Понимание основ электричества часто разбивается о гранит сложных учебников. Но на деле работа любой электрической цепи — от простого фонарика до системы автономного электроснабжения — подчиняется нескольким простым правилам. Главный вопрос, который встает перед любым мастером или инженером, заключается в том, как источник энергии взаимодействует с потребителем. В этом процессе участвуют три ключевых игрока: ЭДС, внутреннее сопротивление и внешняя нагрузка. На стыке этих понятий и рождаются графики, которые вы видите в калькуляторе.
🔋 Электродвижущая сила или сокращенно ЭДС представляет собой полную энергию, которую источник способен отдать в идеальных условиях. Представьте это как давление воды в кране при закрытом вентиле. Как только открываем кран, давление чуть падает. В электрике происходит то же самое. Как только подключаем к батарейке лампочку или мотор, часть напряжения бесследно исчезает внутри самого аккумулятора. Это происходит из-за внутреннего сопротивления, которое есть у каждого реального источника тока.
Для обычного пользователя это означает простую вещь: нельзя просто взять и бесконечно выкачивать мощность из одной маленькой батарейки. Чем больше тока мы пытаемся забрать, тем сильнее проседает напряжение. Именно эту зависимость и показывают графики нашего инструмента. Они помогают наглядно увидеть тот порог, за которым эффективность системы начинает стремительно падать, а энергия тратится не на полезную работу, а на нагрев проводов и самого источника.
Формулы и физический смысл расчетов
Чтобы калькулятор выдавал точные цифры, используются проверенные временем зависимости. Самая главная из них — закон Ома для полной цепи. В отличие от упрощенной версии, которую многие помнят со школы, полная версия учитывает тот самый внутренний «тормоз» источника — сопротивление r. Формула выглядит так:
I = E / (R + r)
Здесь ток в амперах напрямую зависит от суммы внешнего и внутреннего сопротивления. Если мы сделаем внешнюю нагрузку R равной нулю, то получим ток короткого замыкания, который ограничен только внутренними свойствами источника.

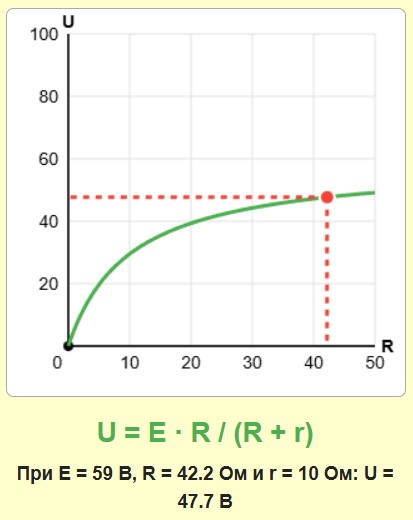

Напряжение на выходе, которое реально достается прибору, можно рассчитать напрямую через соотношение сопротивлений:
U = E * R / (R + r)
Эта формула наглядно показывает роль делителя: нагрузка R и внутреннее сопротивление r делят общую энергию между собой. Чем больше R по сравнению с r, тем большая доля ЭДС достается потребителю.

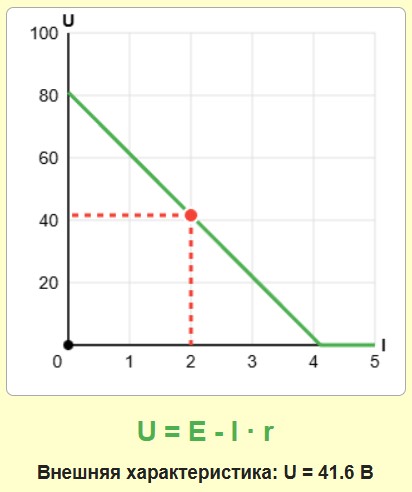

Также это падение можно вычислить через потери на внутреннем узле:
U = E — I * r
Эта формула наглядно объясняет, почему при подключении мощного шуруповерта к подсевшей батарее лампочка на нем начинает гореть тускло. Ток I возрастает, следовательно, вычитаемое значение в формуле становится больше, а итоговое напряжение U — меньше. Это и есть внешняя характеристика источника, которая на графике выглядит как наклонная прямая, стремящаяся вниз.
Таким образом мощность — это финальный показатель эффективности:
P = I² * R

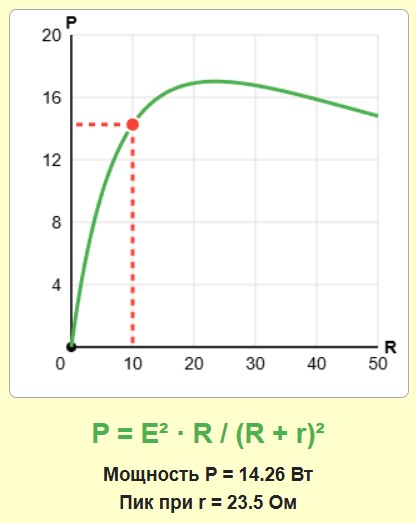

В контексте графиков мощности самое интересное происходит в момент, когда внешнее сопротивление становится равно внутреннему. В физике это называют согласованием нагрузки. В этой точке прибор забирает максимально возможную энергию от источника. Если сопротивление нагрузки будет меньше этого значения, источник начнет перегреваться. Если больше — мы просто не используем потенциал батареи на полную мощность. В нашем калькуляторе для режима P(R) используется не просто базовая зависимость, а полная формула, учитывающая все параметры цепи:
P = E² * R / (R + r)²
Если обычная формула через ток (I² * R) удобна для замеров «по факту», то эта версия позволяет прогнозировать работу системы еще на этапе проектирования, когда мы знаем только паспортные данные источника и сопротивление нагрузки.
Числитель этой формулы (E² * R) показывает потенциальную энергию, которую источник готов передать в идеале. Но знаменатель (R + r)² выступает в роли жесткого ограничителя. Квадрат суммы сопротивлений в нижней части дроби растет гораздо быстрее, чем числитель, что и создает характерный изгиб графика — тот самый «горб» мощности. Это математическое подтверждение того, что бесконечное уменьшение сопротивления нагрузки не ведет к бесконечному росту полезной мощности.
Пройти тест по батареямПримеры практических вычислений
Разберем, как внутреннее сопротивление источника влияет на реальные показатели цепи, используя конкретные бытовые и технические ситуации.
Пример 1: Работа автомобильной фары
Допустим, у нас есть автомобильный аккумулятор с ЭДС (E) 12.6 вольта и внутренним сопротивлением (r) 0.02 ома. Мы подключаем к нему мощную фару, сопротивление которой (R) составляет 2 ома. Сначала найдем общий ток в этой цепи.
I = E / (R + r)
I = 12.6 / (2 + 0.02) = 12.6 / 2.02 ≈ 6.24 А
Теперь посмотрим, какое напряжение (U) реально дойдет до фары (напряжение на зажимах). Для этого вычтем падение напряжения на внутреннем сопротивлении из общего значения ЭДС.
Расчет потерь и итогового напряжения:
Uпотерь = I · r = 6.24 · 0.02 ≈ 0.12 В
Uфары = E — Uпотерь = 12.6 — 0.12 = 12.48 В
Потери небольшие, потому что аккумулятор свежий и его внутренний «тормоз» крайне мал. Фара будет светить практически в полную силу.
Пример 2: Запуск двигателя в мороз
Рассмотрим тот же аккумулятор, но в ситуации пуска двигателя. Стартер потребляет огромный ток, и его сопротивление (R) составляет всего 0.05 ома. Посчитаем параметры цепи в этот критический момент.
I = E / (R + r) = 12.6 / (0.05 + 0.02) = 12.6 / 0.07 = 180 А
Uпотерь = I · r = 180 · 0.02 = 3.6 В
Uклемм = E — Uпотерь = 12.6 — 3.6 = 9 В
Напряжение на клеммах просядет до 9 вольт. Именно поэтому в момент работы стартера приборная панель в машине может гаснуть или мерцать — напряжение падает из-за экстремально высокого тока и внутреннего сопротивления батареи.
Пример 3: Поиск точки максимальной мощности
Возьмем блок питания с ЭДС (E) равным 20 вольтам и внутренним сопротивлением (r) 5 ом. Проверим закон передачи максимальной мощности, согласно которому нагрузка (R) должна быть равна внутреннему сопротивлению (r).
Случай А (R = r = 5 Ом):
P = (E2 · R) / (R + r)2
P = (202 · 5) / (5 + 5)2 = (400 · 5) / 100 = 2000 / 100 = 20 Вт
Это и есть точка максимума для данного источника. Теперь попробуем уменьшить сопротивление нагрузки, сделав её «тяжелее» для блока питания.
Случай Б (R = 1 Ом):
P = (202 · 1) / (1 + 5)2 = 400 / 36 ≈ 11.1 Вт
Несмотря на то, что сопротивление нагрузки стало меньше, полезная мощность упала почти вдвое. Вся энергия теперь превращается в тепло внутри самого блока питания на его 5 омах внутреннего сопротивления. Калькулятор визуализирует эти зависимости в реальном времени, избавляя от подобных ручных подсчетов в квадратах.
Справочная информация по сопротивлениям и ЭДС
Для удобства использования калькулятора полезно знать примерные значения характеристик различных источников энергии. Эти данные помогут вам проводить предварительные расчеты без использования специальных измерительных приборов.
Таблица 1. Типовые характеристики источников тока
| Тип источника | Средняя ЭДС | Внутреннее сопротивление | Рекомендуемый ток нагрузки |
|---|---|---|---|
| Щелочная батарейка (AA) | 1.5 В | 0.15 — 0.3 Ом | до 0.5 А |
| Литий-ионный аккумулятор (18650) | 3.7 — 4.2 В | 0.02 — 0.05 Ом | до 10-20 А |
| Никель-металлогидридный аккум. | 1.2 В | 0.01 — 0.04 Ом | до 5 А |
| Автомобильный АКБ (60 Ач) | 12.6 В | 0.005 — 0.02 Ом | до 500 А пиковое |
| Крона (6F22) | 9.0 В | 1.0 — 2.0 Ом | до 0.05 А |
| Солнечная панель (малая) | 18.0 В | 5.0 — 10.0 Ом | зависит от освещения |
Таблица 2. Влияние нагрузки на параметры цепи. Пример для E=12 В, r=1 Ом.
| Сопротивление нагрузки | Ток в цепи | Напр. на нагрузке | Полезная мощность |
|---|---|---|---|
| 0.1 Ом (почти КЗ) | 10.9 А | 1.09 В | 11.9 Вт |
| 0.5 Ом | 8 А | 4 В | 32 Вт |
| 1 (Оптимум) | 6 А | 6 В | 36 Вт |
| 2 Ом | 4 А | 8 В | 32 Вт |
| 5 Ом | 2 А | 10 В | 20 Вт |
| 10 Ом | 1.09 А | 10.9 В | 11.9 Вт |
Таблица 3. Сравнение расчетной мощности при разных соотношениях R и r
| Внутреннее r | Нагрузка R | Соотношение | Мощность P | Состояние системы |
|---|---|---|---|---|
| 10 Ом | 1 Ом | R < r | 0.82 Вт | Перегрузка источника |
| 10 Ом | 10 Ом | R = r | 2.50 Вт | Максимальная мощность |
| 10 Ом | 100 Ом | R > r | 0.82 Вт | Недоиспользование мощности |
Почему графики важны для практики
Графики в калькуляторе — это не просто красивые линии, а инструмент диагностики.
- График зависимости напряжения от сопротивления U(R) показывает, насколько стабилен ваш источник. Если кривая очень быстро уходит вверх при росте сопротивления, значит, источник имеет высокое внутреннее сопротивление и не подходит для мощных нагрузок. Стабильный источник (например, мощный лабораторный блок питания) будет выдавать почти горизонтальную линию на большом участке графика.
- График тока I(R) наглядно демонстрирует гиперболическую зависимость. Это помогает понять, почему нельзя уменьшать сопротивление до бесконечности. В какой-то момент ток перестает расти так же быстро, как падает сопротивление, потому что всё ограничивается внутренним параметром r. Это знание критически важно для защиты цепей от перегорания. Если вы видите, что на графике ток выходит за пределы допустимого для ваших проводов, значит, нужно либо увеличивать сопротивление нагрузки, либо менять источник.
- Особое внимание стоит уделить графику мощности P(R). Это тот самый «горб», о котором спорят электрики. Его вершина — идеальная точка работы для систем, где нужно выжать максимум, например, в радиопередатчиках или акустических системах. Но в силовой электрике работать в этой точке часто нельзя, так как КПД системы в этот момент составляет всего 50 процентов. Половина всей энергии тратится на разогрев батареи. Именно визуализация этого графика помогает найти баланс между мощностью и эффективностью системы.
