Графики зависимости координат и проекций движения

Понимание законов перемещения объектов в пространстве лежит в основе любой технической разработки. Будь то программирование точных физических симуляций, расчет траектории подвижных деталей сложного механизма или проектирование интерактивных визуализаций на экране. Векторный анализ и графическое представление этих процессов позволяют мгновенно оценить характер движения там, где сухие массивы цифр требуют долгой и кропотливой расшифровки.

📊 В мире механики любое перемещение можно разложить на составляющие. Движение в плоскости удобно описывать через систему координат, где каждое изменение позиции привязывается к временной шкале. Графики зависимости различных величин от времени выступают универсальным языком, понятным инженерам, программистам и исследователям. Они наглядно демонстрируют, где объект находится в конкретный момент, насколько быстро он туда направляется и как меняется его темп. Грамотный анализ этих кривых позволяет предсказывать поведение системы на многие шаги вперед.

Анализ графиков движения на практике

Визуализация кинематических параметров — это не просто школьная теория, а сугубо прикладной инструмент. При создании плавных интерфейсных анимаций, разработке движков для компьютерной графики или проектировании цепных передач требуется безупречное понимание того, как меняется положение объектов со временем. Если заложить в код некорректные формулы, визуализация получится неестественной, детали механизма начнут визуально проникать друг в друга, а расчетные нагрузки окажутся ошибочными.

Пройти тест по кинематике

Графики помогают визуально отлаживать алгоритмы. Взглянув на прямую линию, идущую вверх, специалист сразу понимает, что скорость постоянна. Если линия изгибается в параболу, на объект действует стабильное ускорение. Пересечение графиком нулевой отметки сигнализирует о смене направления. Это позволяет быстро находить ошибки в математических моделях и корректировать входные параметры без необходимости пересчитывать каждое значение вручную.

Кроме того, перевод сложных векторов в проекции на плоские оси координат сильно упрощает машинные вычисления. Компьютеру гораздо проще работать с отдельными числами по горизонтали и вертикали, чем вычислять углы и длины векторов в трехмерном пространстве на каждом шаге времени. Именно поэтому координатный метод стал стандартом в индустрии.

График зависимости координаты x и y от времени — движение в плоскости

При движении объекта по плоской поверхности его положение описывается двумя числами — координатой по горизонтали и координатой по вертикали. График зависимости координаты от времени показывает, как меняется позиция тела вдоль одной выбранной оси по мере того, как считаются секунды.

Если объект в покое, график выглядит как горизонтальная линия. Координата не меняется, время идет. Если тело движется равномерно, линия превращается в наклонную прямую. Крутизна этого наклона имеет огромный физический смысл — она в точности равна скорости. Чем круче график уходит вверх или вниз, тем быстрее перемещается объект. Наклон вверх означает движение в положительном направлении выбранной оси, а наклон вниз — движение в обратную сторону.

Когда объект начинает ускоряться или тормозить, прямая линия изгибается и принимает форму параболы. Вершина этой параболы — крайне важная точка. В этот момент тело останавливается на долю секунды, чтобы изменить направление своего движения. В программировании симуляций отслеживание таких вершин помогает фиксировать моменты экстремумов для срабатывания определенных событий, например, отскока детали от ограничителя.

✍ Важно понимать разницу между графиком траектории и кинематическим графиком. Траектория рисуется в координатах длины и ширины, показывая реальный след объекта в пространстве. Кинематический график всегда имеет время на горизонтальной оси. Он отвечает на вопрос не только где была деталь, но и когда именно она там находилась.

Для полного описания движения в плоскости всегда строят два отдельных графика. Один показывает изменение горизонтальной позиции, другой — вертикальной. Анализируя их совместно, можно полностью восстановить картину движения, вычислив истинную скорость и вектор перемещения в любое заданное мгновение.

График зависимости проекции скорости на оси координат

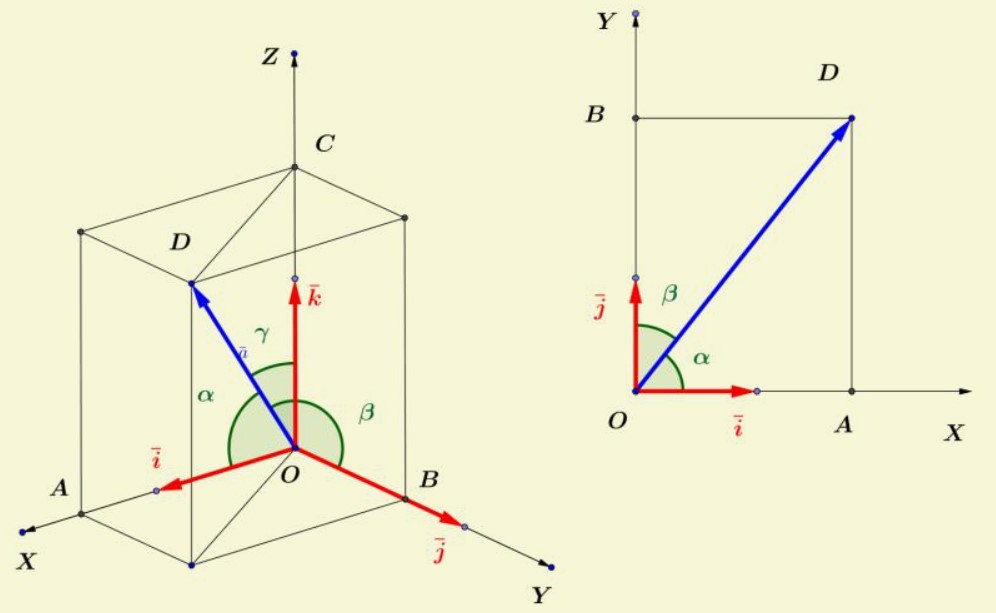

Скорость — величина векторная, то есть она имеет не только числовое значение, но и направление. В координатном методе этот вектор разбивается на две проекции. Проекция может быть положительной, если объект летит по направлению оси, отрицательной при движении в противоположную сторону, и равной нулю при остановке.

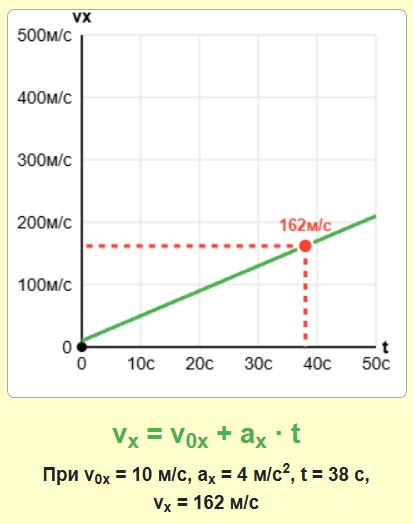

График проекции скорости от времени — один из самых информативных инструментов в кинематике. Для равномерного движения он выглядит как линия, параллельная временной оси. Значение не меняется. Если же присутствует постоянное ускорение, график становится наклонной прямой. Пересечение этой прямой с горизонтальной осью означает полную остановку объекта перед разворотом.

✍ Особая ценность этого графика кроется в его геометрическом смысле. Площадь фигуры, ограниченной линией графика и осью времени, численно равна проекции перемещения. Если линия идет над осью, площадь берется со знаком плюс. Если под осью — со знаком минус. Сложив эти площади с учетом знаков, мы получаем точное значение того, насколько далеко и в какую сторону сместился объект от стартовой точки.

В сложных механизмах скорость редко меняется линейно. При вращательных или колебательных процессах график скорости принимает форму синусоиды. В таких случаях для нахождения пройденного пути применяются методы численного интегрирования. Компьютерная программа разбивает кривую на множество узких прямоугольников и суммирует их площади — именно по такому принципу работают все математические калькуляторы под капотом.

Анализ проекций позволяет рассматривать движение независимо по каждой оси. Падающий под углом предмет одновременно движется по горизонтали с постоянной скоростью и ускоряется вниз под действием гравитации. Разделение этих процессов на два независимых графика упрощает понимание и программирование сложной физики.

График зависимости проекции ускорения от времени

Ускорение описывает темп изменения скорости. Если скорость растет быстро, ускорение велико. Если скорость падает, ускорение направлено против движения. На графике проекции ускорения от времени отображаются силовые воздействия на систему.

В подавляющем большинстве базовых технических задач, таких как расчет свободного падения или движение деталей под действием постоянной силы тяги, ускорение неизменно. Поэтому график выглядит как горизонтальная линия, поднятая над осью времени или опущенная под нее. Отсутствие ускорения — движение по инерции — отображается линией, лежащей строго на нулевой отметке.

✍ Площадь под графиком ускорения также имеет физический смысл. Она равна изменению скорости за выбранный промежуток времени. Эта закономерность связывает все три фундаментальные кинематические величины в единую стройную систему. Зная функцию ускорения, можно путем последовательных математических операций восстановить и график скорости, и график координаты.

Резкие скачки на таком графике свидетельствуют об ударных нагрузках. Например, при столкновении упругих деталей ускорение за миллисекунды возрастает до огромных значений и тут же падает. Моделирование таких пиков критически важно для оценки прочности механизмов и защиты их от разрушения при пиковых перегрузках.

График зависимости модуля перемещения от пройденного пути

Это специфический, но крайне показательный вид графика, который часто вызывает трудности при первоначальном изучении механики. Необходимо четко разделять два понятия. Пройденный путь — это длина реальной траектории, криволинейной или изломанной, по которой прошел объект. Путь может только увеличиваться. Он никогда не бывает отрицательным и не может уменьшаться с течением времени.

Модуль перемещения — это кратчайшее расстояние по прямой от стартовой точки до текущего положения объекта. В отличие от пути, перемещение может расти, падать и даже становиться равным нулю, если объект вернулся в исходную позицию.

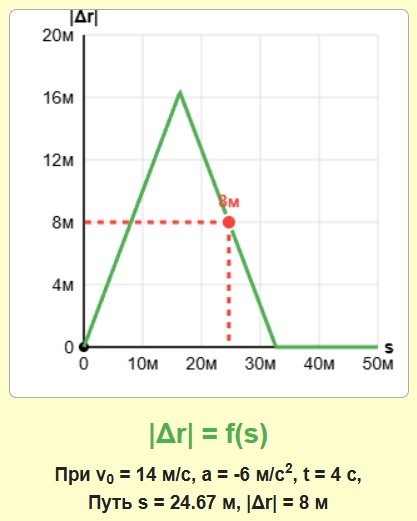

График зависимости этих двух величин строится не от времени, а друг от друга. По горизонтали откладывается накопленный путь, а по вертикали — текущее расстояние от точки старта. Пока объект движется строго по прямой в одну сторону, график представляет собой идеальную биссектрису — прямую линию, идущую под углом сорок пять градусов. Путь в точности равен перемещению.

✍ Но как только объект начинает поворачивать или ехать назад, график отклоняется вниз от этой прямой. Перемещение становится меньше пути. Если тело описывает замкнутый круг и возвращается на старт, график плавно опускается к нулевой отметке на вертикальной оси, в то время как значение на горизонтальной оси продолжает расти, фиксируя длину пройденной окружности.

Такой анализ без технических тонкостей позволяет оценить эффективность движения. Чем ближе график к наклонной прямой, тем более прямолинейно и целенаправленно двигался объект. Любые провалы вниз указывают на петляния, возвраты или холостой ход механизма.

Используемые математические формулы и их значение

Основа векторного анализа в программировании базируется на нескольких фундаментальных уравнениях. Они позволяют вычислять любые параметры системы для заданного момента времени.

Уравнение координаты для равноускоренного движения записывается в виде суммы начального положения, вклада начальной скорости и вклада ускорения:

$$x(t) = x_0 + v_{0x}t + \frac{a_x t^2}{2}$$

Эта квадратичная функция и порождает параболу на графиках. В коде калькулятора именно это уравнение отвечает за отрисовку кривой положения объекта.

Формула текущей скорости гораздо проще. Это линейная зависимость:

$$v_x(t) = v_{0x} + a_x t$$

Данное уравнение прямой линии напрямую используется для расчетов графиков проекций скоростей и определения моментов остановки или реверса.

Модуль полного перемещения на плоскости вычисляется через теорему Пифагора. Он равен расстоянию между начальной и конечной точками:

$$|\Delta \vec{r}| = \sqrt{\Delta x^2 + \Delta y^2}$$

Именно так калькуляторы рассчитывают длину итогового отрезка (кратчайший путь), соединяющего начало и конец траектории.

Для автоматизации этих вычислений в код закладываются функции, которые на каждом шаге времени t пересчитывают текущие значения, обновляют позиции пикселей на экране и прорисовывают новые отрезки кривых. Правильное применение знаков проекций гарантирует, что система не выдаст ошибку при изменении вектора движения на противоположный.

Примеры с расписыванием расчетов

Рассмотрим применение изложенной теории на конкретных физических примерах. Такие вычисления регулярно проводятся при отладке логики подвижных систем.

Пример 1. Анализ прямолинейного движения с остановкой и сменой направления

Допустим, каретка роботизированного станка движется по горизонтальной направляющей. Ее начальная координата равна нулю. Каретка начинает движение вправо с начальной скоростью 10 метров в секунду. Программа подает команду на плавное торможение с постоянным ускорением минус 2 метра в секунду в квадрате. Требуется определить координату, скорость, пройденный путь и модуль перемещения через 8 секунд после начала торможения.

1. Шаг первый — вычисление скорости через 8 секунд. Умножаем ускорение минус 2 на время 8, получаем минус 16. Прибавляем начальную скорость 10. Итоговая скорость составляет минус 6 метров в секунду. Знак минус четко указывает, что каретка уже остановилась и начала двигаться в обратную сторону.
2. Шаг второй — определение времени до полной остановки. Делим начальную скорость 10 на модуль ускорения 2. Получаем 5 секунд. Это критическая точка вершины параболы на координатном графике.
3. Шаг третий — расчет текущей координаты. Умножаем 10 на 8, получаем 80. Возводим 8 в квадрат, получаем 64. Умножаем 64 на минус 2 и делим на 2, получаем минус 64. Складываем 80 и минус 64. Координата через 8 секунд равна 16 метрам.
4. Шаг четвертый — расчет пройденного пути. Так как было изменение направления, путь нужно считать частями. Сначала путь до остановки за 5 секунд. Умножаем 10 на 5, получаем 50. Вычитаем половину от произведения 2 на 25. Итого путь вперед составил 25 метров. Затем путь назад за оставшиеся 3 секунды. Время 3 в квадрате равно 9. Умножаем 9 на модуль ускорения 2 и делим на 2. Путь назад равен 9 метрам. Общий пройденный путь равен сумме 25 и 9, то есть 34 метрам.
5. Шаг пятый — сравнение. Модуль перемещения равен текущей координате минус стартовая, то есть 16 метров. А пройденный путь составил 34 метра. График зависимости перемещения от пути сначала рос по прямой до отметки 25 по обеим осям, а затем путь пошел дальше до 34, а линия перемещения начала опускаться до отметки 16.

Пример 2. Сложное движение в плоскости

Объект начинает движение из точки с координатами ноль по горизонтали и ноль по вертикали. По горизонтали он движется равномерно со скоростью 3 метра в секунду. По вертикали он стартует с нулевой скоростью, но ускоряется на 4 метра в секунду в квадрате. Найдем параметры через 2 секунды.

Расчет координаты по горизонтали прост. Умножаем 3 на 2, получаем 6 метров.

Расчет координаты по вертикали идет по квадратичному закону. Ускорение 4 умножаем на квадрат времени 4 и делим на 2. Получаем 8 метров.

Текущая позиция объекта имеет координаты 6 по горизонтали и 8 по вертикали. Траектория представляет собой ветвь параболы.

Теперь вычислим модуль итогового перемещения по прямой. Возводим 6 в квадрат — получаем 36. Возводим 8 в квадрат — получаем 64. Складываем их, получаем 100. Извлекаем квадратный корень из ста. Итоговый модуль перемещения равен 10 метрам. Программа отрисует вектор длиной ровно в 10 единиц из начала координат.

Справочные таблицы для разработчиков и инженеров

Для ускорения работы и быстрой проверки правильности написанного кода полезно иметь перед глазами сведенные воедино параметры. Ниже представлены расширенные справочные данные, описывающие основные элементы кинематического анализа.

Физическая величина	Обозн.	Единицы	Характер	Физический и графический смысл
Время	t	секунды	Скаляр	Горизонтальная базовая ось для всех временных графиков.
Координата	x, y	метры	Скаляр со знаком	Точка на оси. Точное положение объекта относительно нуля отсчета.
Перемещение	Δr	метры	Вектор	Направленный отрезок между стартом и финишем.
Пройденный путь	S	метры	Положительный скаляр	Суммарная длина траектории. Не может уменьшаться.
Проекция скорости	vx, vy	м/с	Алгебраическая	Скорость изменения координаты. Угол наклона графика позиции.
Проекция ускорения	ax, ay	м/с²	Алгебраическая	Скорость изменения скорости. Определяет кривизну параболы.

Тип движения	График координаты	График скорости	График ускорения	Особенности векторного анализа
Покой	Горизонтальная прямая	Нулевая линия	Нулевая линия	Перемещение равно нулю, координаты неизменны.
Равномерное	Наклонная прямая	Горизонталь не на нуле	Нулевая линия	Путь равен модулю перемещения. Скорость постоянна.
Ускоренное	Парабола круто вверх	Наклонная прямая от нуля	Горизонталь выше нуля	Векторы скорости и ускорения сонаправлены.
Торможение	Парабола с вершиной	Наклонная прямая к нулю	Горизонталь ниже нуля	Векторы скорости и ускорения смотрят в разные стороны.
Колебания	Синусоида	Косинусоида	Инвертированная синусоида	Перемещение периодически обнуляется при растущем пути.

Объект или система	Характерная скорость	Характерное ускорение	Специфика построения симуляции
Интерфейсные анимации	10-500 px/s	50-2000 px/s²	Использование кривых Безье для плавности.
Промышленные цепи	1-15 м/с	Переменное	Учет рывков при прохождении звеньев через звезды.
Свободное падение	Растет линейно	9.8 м/с²	Идеальная парабола по вертикали.
Экстренное торможение	Падает до нуля	минус 8 м/с²	Расчет площади под скоростью для определения пути.

Литература по механике и векторному анализу

Для более глубокого погружения в тему математического моделирования физических процессов, написания собственных вычислительных движков и понимания сложной векторной кинематики, рекомендуется ознакомиться со следующими фундаментальными трудами:

• И.В. Савельев — Курс общей физики. Том 1. Механика. Эталонный университетский учебник с кристально ясным изложением векторной алгебры и базовых законов движения.
• Д.В. Сивухин — Общий курс физики. Механика. Более глубокий аналитический подход с огромным количеством реальных примеров вычислений траекторий и разбором графиков.
• Ричард Фейнман, Роберт Лейтон, Мэтью Сэндс — Фейнмановские лекции по физике. Том 1. Великолепное чтение для понимания самой сути физических процессов без перегрузки сухой математикой.
• Я.И. Перельман — Занимательная механика. Классика научно-популярной литературы, объясняющая сложные вещи на простых и жизненных примерах кинематики.
• Г.С. Ландсберг — Элементарный учебник физики. Том 1. Лучшая книга для структурирования базовых знаний о разнице между путем и перемещением.
• В.А. Алешкевич — Механика. Современный курс, сочетающий строгую математическую базу с понятными физическими моделями для алгоритмизации.
