Электричество невозможно увидеть невооруженным глазом, но результаты его работы окружают нас каждую секунду. Свет в комнате, тепло от обогревателя, вращение мотора в стиральной машине — все это проявления электрической мощности. Понимание того, как именно расходуется энергия и от чего зависят ее объемы, является ключевым навыком для безопасного и эффективного использования любых приборов. Интерактивные графики зависимостей выступают идеальным инструментом, который переводит сухие цифры в понятные визуальные кривые.
⚡ Мощность показывает, какую работу совершает электроток за единицу времени. Если говорить простым языком, то она определяет, насколько ярко будет светить лампа или как быстро закипит вода в чайнике. При проектировании сетей, ремонте бытовой техники или сборке собственных электронных устройств нельзя полагаться «на глаз». Ошибки в оценке нагрузок неизбежно приводят к перегреву кабелей, коротким замыканиям и выходу оборудования из строя. Визуализация параметров позволяет заранее увидеть пределы прочности системы и подобрать оптимальные компоненты.
Для чего нужно строить графики мощности
Современный мир требует точных инженерных подходов даже в бытовых задачах. Когда возникает необходимость подключить новую мощную технику в старом доме, возникает вопрос о надежности проводки. Графики позволяют моментально оценить, как возрастет нагрузка при включении дополнительных приборов. Это избавляет от необходимости каждый раз пересчитывать значения на калькуляторе при малейшем изменении исходных данных.
👉 Наглядное представление особенно полезно при анализе нелинейных процессов. В электрических цепях многие величины связаны между собой квадратичной зависимостью. Это означает, что двукратное увеличение одного параметра может привести к четырехкратному росту другого. Человеческому мозгу сложно сходу оценивать такие скачки в уме, а кривая линия на экране мгновенно демонстрирует масштаб изменений. Такой подход критически важен при выборе сечения питающих кабелей и номиналов автоматических выключателей.
Кроме того, графический анализ помогает в диагностике неисправностей. Если реальное потребление устройства сильно отклоняется от расчетной кривой, это верный признак проблемы. Возможно, износилась изоляция, ухудшился контакт в клеммах или деградировали внутренние элементы прибора. Сравнивая идеальный теоретический график с практическими замерами, мастер быстро локализует слабое место в цепи.
Базовые формулы и физический смысл
Вся логика вычислений строится на трех фундаментальных параметрах электрической цепи: напряжении, силе тока и сопротивлении. Комбинируя их между собой, можно получить различные варианты расчета мощности. В системе СИ этот показатель измеряется в ваттах. Первая и самая универсальная формула связывает мощность с током и напряжением. Она выглядит как произведение напряжения на силу тока. Буквенное обозначение:
P = U * I
Эта зависимость строго линейная. Если напряжение в сети стабильно, то мощность будет расти пропорционально увеличению потребляемого тока. Именно по этому принципу работают счетчики электроэнергии в квартирах, суммируя токи всех включенных потребителей.
Вторая формула полезна, когда известны сопротивление нагрузки и протекающий через нее ток.
P = I² * R
Здесь кроется важнейший физический закон, описывающий нагрев проводников. Мощность тепловых потерь зависит от квадрата силы тока. Если ток через кабель увеличится в три раза, количество выделяемого тепла возрастет в девять раз. Это главная причина, по которой магистральные линии электропередач делают высоковольтными: чтобы передать ту же энергию при минимальном токе и снизить потери на нагрев проводов.
Третий вариант расчета применяется, когда известно сопротивление прибора и питающее напряжение. Формула имеет вид
P = U² / R
Эта зависимость показывает поведение техники при нестабильном питании. Поскольку напряжение возводится в квадрат, даже небольшая просадка в розетке приводит к резкому падению мощности. Например, при снижении напряжения всего на десять процентов, лампа накаливания потеряет почти 20 процентов своей яркости.
Примеры расчетов с подробным разбором
Теория усваивается гораздо лучше через реальные жизненные ситуации. Разберем несколько классических задач, с которыми часто сталкиваются мастера и домашние умельцы при работе с электросетью.
Ситуация первая: Расчет параметров для электрического теплого пола
Имеется нагревательный кабель с общим сопротивлением (R) 35 ом. Планируется подключение к стандартной однофазной сети напряжением (U) 220 вольт. Задача состоит в том, чтобы узнать итоговую мощность теплоотдачи (P) и ток потребления (I) для правильного выбора терморегулятора.
P = U2 / R
P = 2202 / 35 = 48400 / 35 ≈ 1382.8 Вт
Сначала найдем мощность. Возводим 220 в квадрат, получаем 48400. Затем делим это число на сопротивление 35 ом. Итог составляет примерно 1382 ватта. Теплый пол будет потреблять около 1.4 киловатта энергии. Теперь определим ток, разделив полученную мощность на напряжение сети.
Определение силы тока:
I = P / U
I = 1382.8 / 220 ≈ 6.28 А
Зная этот параметр, можно смело приобретать стандартный терморегулятор на 10 ампер. У нас остается хороший запас надежности, так как нагрузка составляет чуть более 60% от номинала прибора.
Ситуация вторая: Выбор кабеля для автомобильного усилителя звука
Бортовая сеть автомобиля выдает около 14 вольт (U) при заведенном двигателе. Усилитель способен отдать в пике 500 ватт (P) мощности. Нужно рассчитать ток, чтобы подобрать правильный предохранитель и сечение медного силового провода.
I = P / U
I = 500 / 14 ≈ 35.7 А
Используем формулу мощности в обратном порядке. Делим мощность 500 ватт на напряжение 14 вольт. Получаем значение тока около 35.7 ампера. Это серьезная нагрузка для легкового автомобиля. Тонкий заводской провод может перегреться или расплавиться. Для безопасной работы потребуется специализированный медный кабель большого сечения и предохранитель номиналом не менее 40 ампер, установленный максимально близко к аккумулятору.
Ситуация третья: Оценка последствий короткого замыкания
Допустим, в удлинителе перетерлась изоляция, и фазный провод соединился с нулевым. Сопротивление (R) такого контакта ничтожно мало, например, всего 0.1 ома. Какая мгновенная мощность (P) выделится в точке замыкания до срабатывания защиты?
P = U2 / R
P = 2202 / 0.1 = 48400 / 0.1 = 484 000 Вт
Снова применяем формулу с квадратом напряжения. Делим квадрат 220 вольт на 0.1 ома. Получаем колоссальную цифру — 484 тысячи ватт или почти полмегаватта. Вся эта энергия за доли секунды превращается во вспышку пламени и расплавленный металл. Этот пример наглядно демонстрирует, почему критически важно использовать качественные автоматические выключатели, способные мгновенно разорвать цепь.
Справочные данные для проектирования цепей
Точность любых вычислений напрямую зависит от качества исходных данных. Вот подробные таблицы с характеристиками популярных потребителей и проводников. Эти значения следует использовать как ориентир при работе с симуляторами и реальным оборудованием.
Энергопотребление типовых бытовых приборов
| Наименование устройства | Средняя мощность | Рабочий ток при 220 В | Характер нагрузки |
|---|---|---|---|
| Светодиодная лампа освещения | 10 — 15 Вт | 0.05 — 0.07 А | Активная |
| Телевизор с плоским экраном | 100 — 200 Вт | 0.45 — 0.90 А | Активная |
| Холодильник бытовой | 200 — 400 Вт | 0.90 — 1.80 А | Индуктивная |
| Компьютер системный блок | 300 — 600 Вт | 1.30 — 2.70 А | Активная |
| Микроволновая печь | 800 — 1200 Вт | 3.60 — 5.40 А | Смешанная |
| Пылесос домашний | 1500 — 2200 Вт | 6.80 — 10.0 А | Индуктивная |
| Стиральная машина-автомат | 2000 — 2500 Вт | 9.00 — 11.3 А | Смешанная |
| Электрический чайник | 2000 — 2400 Вт | 9.00 — 10.9 А | Активная |
| Бойлер нагрева воды | 2000 — 3000 Вт | 9.00 — 13.6 А | Активная |
| Варочная панель электрическая | 6000 — 8000 Вт | 27.2 — 36.3 А | Активная |
Допустимые нагрузки на медные кабели скрытой проводки
| Сечение жилы | Максимальный ток | Мощность сети 220 В | Мощность сети 380 В |
|---|---|---|---|
| 1.5 мм² | 19 А | 4.1 кВт | 10.5 кВт |
| 2.5 мм² | 27 А | 5.9 кВт | 16.5 кВт |
| 4.0 мм² | 38 А | 8.3 кВт | 24.0 кВт |
| 6.0 мм² | 46 А | 10.1 кВт | 26.5 кВт |
| 10.0 мм² | 70 А | 15.4 кВт | 39.5 кВт |
| 16.0 мм² | 85 А | 18.7 кВт | 47.0 кВт |
Удельное электрическое сопротивление материалов
| Материал проводника | Сопротивление | Сфера применения |
|---|---|---|
| Серебро | 0.016 Ом*мм²/м | Высокоточные контакты реле |
| Медь чистая | 0.0175 Ом*мм²/м | Бытовая проводка и кабели |
| Золото | 0.024 Ом*мм²/м | Покрытие микросхем |
| Алюминий | 0.028 Ом*мм²/м | Магистральные линии ЛЭП |
| Вольфрам | 0.055 Ом*мм²/м | Нити ламп накаливания |
| Латунь | 0.070 Ом*мм²/м | Штыри вилок и клеммники |
| Сталь углеродистая | 0.130 Ом*мм²/м | Несущие тросы |
| Нихром | 1.100 Ом*мм²/м | Спирали электронагревателей |
Анализ и чтение графиков мощности
Работа с интерактивными графиками требует понимания геометрической формы кривых. Форма линии сразу подсказывает, насколько агрессивно будет меняться режим работы цепи при изменении входных условий.

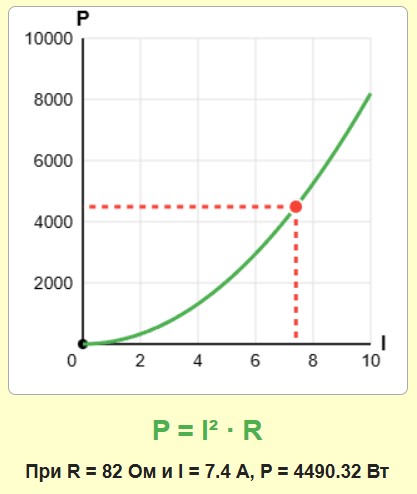

📈 Параболические графики, возникающие при расчете мощности от напряжения или от тока, демонстрируют эффект лавины. На начальном участке кривая поднимается плавно. Но чем дальше вправо по оси координат сдвигается значение, тем стремительнее линия уходит вверх. Это означает, что форсирование оборудования всегда дается высокой ценой. Попытка разогнать электродвигатель или нагреватель сверх номинальных параметров приведет к катастрофическому росту тепловыделения. Именно парабола визуально предупреждает инженера об опасности выхода за расчетные рамки.
Обратная ситуация наблюдается на графике зависимости мощности от сопротивления при фиксированном напряжении. Эта кривая представляет собой гиперболу. Возле нулевой отметки сопротивления график устремляется в бесконечность, иллюстрируя режим короткого замыкания. По мере увеличения омов линия быстро опускается вниз и затем плавно стелется вдоль оси. Из этого следует важный практический вывод: наращивание сопротивления сверх определенного предела перестает давать ощутимый эффект экономии энергии. Ток становится настолько мал, что дальнейшее добавление резисторов практически не меняет общую картину.
Линейный график, связывающий мощность, ток и стабильное напряжение, самый простой для восприятия. Прямая линия говорит о полной предсказуемости системы. Добавили в люстру еще одну лампочку — общая мощность выросла на фиксированное значение. Убрали две — мощность упала ровно на столько же. Никаких скрытых сюрпризов здесь не кроется.
Специфика реальных условий эксплуатации
Идеальные математические модели всегда нужно корректировать с учетом суровой реальности. Формулы предполагают, что сопротивление материалов остается неизменным. На практике это совершенно не так. Большинство металлов меняют свои свойства при нагреве.
Классический пример — обычная лампа с вольфрамовой нитью. В холодном состоянии сопротивление нити очень мало. В момент включения происходит резкий бросок тока, и потребляемая мощность в доли секунды превышает номинальную в десять раз. По мере разогрева спирали до нескольких тысяч градусов ее сопротивление стремительно возрастает, и мощность стабилизируется на паспортном уровне. Именно из-за этих стартовых перегрузок лампочки чаще всего перегорают в момент щелчка выключателем.
Подобный эффект температурного коэффициента нужно учитывать при проектировании любых нагревательных устройств. Нагреватель из нихромовой проволоки будет потреблять немного больше энергии в момент старта, пока не выйдет на рабочий температурный режим. Если не заложить этот запас при выборе блока питания или управляющего реле, электроника может уйти в защиту или перегореть при первом же запуске.
Отдельного упоминания заслуживает реактивная мощность, которая возникает при использовании устройств с катушками индуктивности или конденсаторами. Электродвигатели, трансформаторы и дроссели не только потребляют энергию для совершения полезной работы, но и гоняют часть энергии туда-сюда между прибором и электростанцией. Базовые графики постоянного тока отражают только активную составляющую. Для глубокого анализа сетей переменного тока применяются более сложные комплексные вычисления с учетом сдвига фаз, однако законы сохранения энергии и базовые пределы нагрева проводников остаются неизменными.
Резюмируя сказанное, можно утверждать, что грамотный расчет электрических характеристик — это залог долговечности любой техники. Инструменты визуализации снимают барьер перед сложной математикой, позволяя каждому пользователю увидеть физику процессов воочию. Потратив несколько минут на анализ графика, можно сэкономить часы на поиске неисправностей и предотвратить серьезные аварии в будущем.
