Калькулятор 3-фазной сети треугольник и звезда

Эффективная передача электрической энергии в промышленном секторе базируется на использовании многофазных цепей переменного тока. Трехфазные системы, предложенные и разработанные выдающимся инженером Михаилом Доливо-Добровольским, обеспечивают наибольшую экономичность при транспортировке электроэнергии на дальние расстояния и дают возможность создавать надежные электрические машины с вращающимся магнитным полем. Ключевое преимущество трехфазной сети заключается в сдвиге фаз на 120° относительно друг друга. Это позволяет формировать сбалансированные нагрузки и существенно снижать расход проводниковых материалов по сравнению с однофазными цепями аналогичной мощности.

⚡ При проектировании распределительных щитов, прокладке питающих кабелей и подключении асинхронных двигателей возникают задачи расчета токовых нагрузок и напряжений на отдельных участках цепи. В зависимости от схемы соединения обмоток генераторов и потребителей параметры питающей линии разнятся. Понимание принципов распределения потенциалов и токов при схемах звезда и треугольник является базовым условием для правильного выбора защитно-коммутационной аппаратуры, тепловых реле и сечения проводников.

Назначение и функциональные возможности вычислительного инструмента

Представленный инструмент разработан для автоматизации электротехнических расчетов в трехфазных сетях переменного тока с номинальным линейным напряжением 380 В и частотой 50 Гц. Программа исключает необходимость ручного применения тригонометрических таблиц и формул, минимизируя риск ошибки при инженерном проектировании.

Вычислительный модуль выполняет следующие задачи:

• Вычисление величины фазного напряжения на основе выбранной конфигурации сети
• Определение полной мощности силового узла с учетом индуктивного или емкостного характера нагрузки
• Расчет реактивной составляющей мощности, определяющей колебания энергии в электромагнитных полях
• Определение значений линейного и фазного токов для корректной настройки автоматов защиты
• Расчет комплексного электрического сопротивления отдельной фазы нагрузки
• Формирование наглядных диаграмм распределения мощностей и мгновенных значений фазных токов

Физический смысл топологий звезда и треугольник

Подключение трехфазной нагрузки выполняется по одной из двух базовых схем. Выбор конкретной конфигурации определяется конструктивными особенностями оборудования, номинальным напряжением обмоток и требуемым режимом работы.

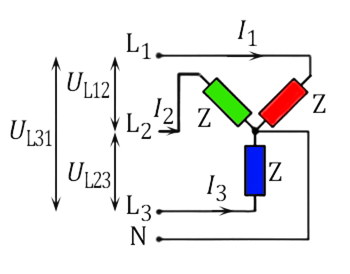

Схема соединения звезда характеризуется объединением одноименных концов трех фазных обмоток в одну общую точку, называемую нейтральной или нулевой. К начальным точкам обмоток подключаются линейные провода L1, L2, L3. При симметричной нагрузке ток в нейтральном проводе равен 0, что позволяет использовать трехпроводную линию без нулевого проводника. В этой топологии линейное напряжение между двумя фазными проводами превышает фазное напряжение между фазой и нейтралью в √3 раз, что составляет ровно 1,732. Величина тока, протекающего по питающему кабелю, полностью равна току, проходящему через обмотку нагрузки.

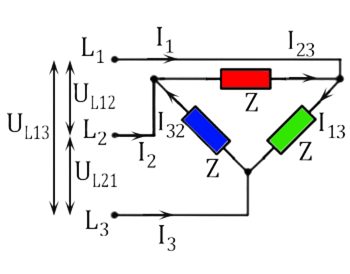

Схема соединения треугольник представляет собой замкнутую последовательную цепь, в которой конец первой обмотки соединяется с началом второй, конец второй — с началом третьей, а конец третьей — с началом первой. Точки соединения элементов подключаются к фазным проводам питающей сети. В данной конфигурации фазное напряжение на каждом плече нагрузки равно линейному напряжению сети и составляет 380 В. Однако линейный ток питающего кабеля разветвляется в узлах соединения, вследствие чего его значение превышает фазный ток обмотки в 1,732 раза. Соединение треугольником позволяет развивать максимальную мощность силового оборудования, но требует применения обмоток с изоляцией, рассчитанной на полное линейное напряжение.

Математические уравнения и расчетный алгоритм

Расчет фазного напряжения при соединении звезда:

U_ф = U_L / √3

Расчет фазного напряжения при соединении треугольник:

U_ф = U_L

Определение полной мощности трехфазной цепи:

S = P / cos φ

Определение реактивной мощности трехфазной цепи:

Q = √(S² — P²)

Вычисление линейного тока при соединении звезда:

I_L = P / (√3 * U_L * cos φ)

Вычисление фазного тока при соединении звезда:

I_ф = I_L

Вычисление фазного тока при соединении треугольник:

I_ф = P / (3 * U_ф * cos φ)

Вычисление линейного тока при соединении треугольник:

I_L = √3 * I_ф

Расчет полного электрического сопротивления фазы нагрузки:

Z_ф = U_ф / I_ф

Характеристики видов мощности в трехфазных цепях

Энергетические процессы в цепях переменного тока описываются тремя взаимосвязанными величинами.

1. Активная мощность P определяет скорость полезного преобразования электрической энергии в другие виды: механическую работу двигателей, тепловую энергию нагревательных установок или свечение осветительных приборов. Она измеряется в киловаттах.
2. Реактивная мощность Q отражает интенсивность электромагнитного обмена между источником питания и индуктивными либо емкостными элементами нагрузки. Она не совершает полезной работы, но необходима для создания магнитных полей в трансформаторах и электродвигателях. Реактивная составляющая измеряется в киловольт-амперах реактивных.
3. Полная мощность S является геометрической суммой активной и реактивной мощностей. Она характеризует предельное значение нагрузочной способности электрогенераторов, трансформаторных подстанций и питающих кабельных линий. Полная мощность измеряется в киловольт-амперах.
4. Коэффициент мощности cos φ показывает степень фазового сдвига между синусоидой тока и синусоидой напряжения. Чем ближе данный показатель к 1, тем эффективнее используется электрическая энергия и тем меньше нагружаются питающие сети паразитным реактивным током.

Примеры вычислений

Для понимания практического применения формул рассмотрим расчет конкретных производственных задач.

Пример 1. Промышленная асинхронная машина в режиме звезда

✍ Исходные данные: трехфазная нагрузка мощностью P = 50 кВт подключена к сети с линейным напряжением U_L = 380 В по схеме звезда. Коэффициент мощности оборудования cos φ = 0,85.

Шаг 1. Находим фазное напряжение на обмотках:

U_ф = 380 / √3 = 380 / 1,732 = 219,4 В

Шаг 2. Вычисляем полную мощность, потребляемую из сети:

S = 50 / 0,85 = 58,82 кВА

Шаг 3. Рассчитываем реактивную мощность цепи:

Q = √(58,82² — 50²) = √(3459,79 — 2500) = √959,79 = 30,98 кВАр

Шаг 4. Определяем линейный ток в питающем кабеле:

I_L = 50000 / (1,732 * 380 * 0,85) = 50000 / 559,44 = 89,38 А

Шаг 5. При соединении звезда фазный ток равен линейному:

I_ф = I_L = 89,38 А

Шаг 6. Находим сопротивление одной фазы нагрузки:

Z_ф = 219,4 / 89,38 = 2,45 Ом

Пример 2. Нагревательная печь повышенной мощности в режиме треугольник

✍ Исходные данные: электропечь мощностью P = 120 кВт включена в трехфазную сеть 380 В по схеме треугольник. Характер нагрузки индуктивно-емкостной с cos φ = 0,95.

Шаг 1. Определяем фазное напряжение нагрузки:

U_ф = U_L = 380 В

Шаг 2. Вычисляем полную мощность установки:

S = 120 / 0,95 = 126,32 кВА

Шаг 3. Рассчитываем реактивную мощность:

Q = √(126,32² — 120²) = √(15956,74 — 14400) = √1556,74 = 39,46 кВАр

Шаг 4. Вычисляем токовую нагрузку в питающей линии:

I_L = 120000 / (1,732 * 380 * 0,95) = 120000 / 625,25 = 191,92 А

Шаг 5. Рассчитываем фазный ток, протекающий непосредственно через элементы печи:

I_ф = 191,92 / 1,732 = 110,81 А

Шаг 6. Находим электрическое сопротивление каждого нагревательного элемента:

Z_ф = 380 / 110,81 = 3,43 Ом

Пример 3. Резистивный нагреватель чисто активного типа

✍ Исходные данные: трехфазный водонагреватель мощностью P = 30 кВт соединен треугольником. Поскольку используются ТЭНы без индуктивности, коэффициент мощности cos φ = 1. Напряжение сети U_L = 380 В.

Шаг 1. Вычисляем полную и реактивную мощность:

S = 30 / 1 = 30 кВА

Q = √(30² — 30²) = 0 кВАр

Шаг 2. Рассчитываем линейный ток линии:

I_L = 30000 / (1,732 * 380 * 1) = 30000 / 658,16 = 45,58 А

Шаг 3. Вычисляем фазный ток элемента:

I_ф = 45,58 / 1,732 = 26,32 А

Шаг 4. Рассчитываем сопротивление одного нагревателя:

Z_ф = 380 / 26,32 = 14,44 Ом

Справочные таблицы рабочих параметров

Табличные данные позволяют быстро оценить порядок величин без проведения полных расчетов.

Таблица 1. Базовые параметры трехфазной сети 380 В

Параметр электросети	Значение	Пояснение
Линейное напряжение	380 В	Потенциал между любыми двумя фазными проводами L1, L2, L3
Фазное напряжение в звезде	220 В	Потенциал между любой фазой и нулевым проводником N
Фазное напряжение в треугольнике	380 В	Потенциал, прикладываемый непосредственно к плечу нагрузки
Угол фазового сдвига цепи	120°	Сдвиг между синусоидами напряжений смежных фаз
Коэффициент соотношения токов и напряжений	1,732	Математическое значение квадратного корня из 3
Частота переменного тока	50 Гц	Стандартное число циклов колебаний в секунду

Таблица 2. Зависимость токовых нагрузок от мощности и схемы при 380 В

Схема и мощность	Линейный ток	Фазный ток
Звезда 10 кВт при cos φ = 0,8	18,99 А	18,99 А
Звезда 30 кВт при cos φ = 0,85	53,63 А	53,63 А
Звезда 50 кВт при cos φ = 0,85	89,38 А	89,38 А
Звезда 100 кВт при cos φ = 0,9	169,18 А	169,18 А
Звезда 150 кВт при cos φ = 0,95	227,11 А	227,11 А
Треугольник 10 кВт при cos φ = 0,8	18,99 А	10,96 А
Треугольник 30 кВт при cos φ = 0,85	53,63 А	30,96 А
Треугольник 50 кВт при cos φ = 0,85	89,38 А	51,6 А
Треугольник 100 кВт при cos φ = 0,9	169,18 А	97,68 А
Треугольник 150 кВт при cos φ = 0,95	227,11 А	131,13 А
Треугольник 200 кВт при cos φ = 0,95	302,81 А	174,83 А

Таблица 3. Значения коэффициента мощности для типовых потребителей

Тип силового оборудования	Коэффициент мощности	Рекомендуемая схема
Асинхронный двигатель под полной нагрузкой	0,85–0,88	Треугольник
Асинхронный двигатель на холостом ходу	0,15–0,25	Звезда
Трубчатые электронагреватели ТЭН	1	Треугольник или Звезда
Сварочный трансформатор промышленный	0,5–0,7	Треугольник
Индукционная плавильная печь	0,35–0,6	Треугольник
Светодиодные осветительные панели с Драйвером	0,92–0,97	Звезда
Поршневой компрессор высокой мощности	0,82–0,86	Треугольник
Центробежный насос подачи воды	0,83–0,87	Треугольник
Вентилятор вытяжной системы	0,78–0,84	Звезда или Треугольник

Пусковые токи и переключение режимов работающих машин

При прямом пуске асинхронных электродвигателей возникает серьезная проблема: кратность пускового тока превышает номинальное значение в 5–8 раз. В момент подачи напряжения ротор неподвижен, а скольжение равно 1. Электродвигатель с точки зрения сети представляет собой короткозамкнутый трансформатор с очень малым сопротивлением обмоток. Пусковой импульс вызывает просадку напряжения в сети, оказывая негативное влияние на работу соседнего чувствительного оборудования.

Для снижения пусковых нагрузок на питающую сеть широко применяется схема пуска переключением со звезды на треугольник. Суть метода заключается в следующем:

• В момент пуска статорные обмотки двигателя включаются по схеме звезда. Напряжение на каждой фазе снижается до 220 В, что автоматически уменьшает пусковой ток линии в 3 раза по сравнению с прямым пуском в треугольнике.
• Вместе со снижением тока уменьшается и пусковой вращательный момент двигателя — он также падает в 3 раза. Это ограничивает область применения данного пуска механизмами с легким стартом: вентиляторами, центробежными насосами, сверлильными станками без нагрузки.
• После разгона ротора до 85–90% от номинальной скорости реле времени переключает контакторы, и обмотки переводятся в рабочую схему треугольник. Двигатель получает полное фазное напряжение 380 В и выходит на номинальную мощность.

Компенсация реактивной мощности и выбор защитной аппаратуры

Промышленные предприятия с большим парком асинхронных двигателей сталкиваются с проблемой высокой потребляемой реактивной мощности. Это приводит к дополнительным потерям на нагрев кабельных трасс, снижает пропускную способность подстанций и влечет финансовые штрафы со стороны энергоснабжающих организаций при значении cos φ ниже 0,9.

🔌 Для решения этой проблемы параллельно нагрузке подключаются конденсаторные установки компенсации реактивной мощности. Конденсаторы генерируют опережающий емкостный ток, который нейтрализует отстающий индуктивный ток двигателей. В результате вектор полной мощности приближается по направлению к вектору активной мощности, а суммарный ток, потребляемый из сети, существенно снижается.

При выборе кабелей и защитных автоматов для трехфазных установок необходимо руководствоваться правилами устройства электроустановок. Сечение медных жилах рассчитывается по длительно допустимому линейному току с учетом способа прокладки трассы, температуры окружающей среды и допустимой потери напряжения, которая для силовых цепей не должна превышать 5%.

Практическая нормативно-техническая база

Расчет и обслуживание трехфазных электроустановок должны строго соответствовать действующим нормативным документам:

• Правила устройства электроустановок (ПУЭ), седьмое издание
• ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
• ГОСТ IEC 60034-1-2014 Машины электрические вращающиеся. Номинальные данные и характеристики
• ГОСТ Р 50571.5.52-2013 Электроустановки низковольтные. Выбор и монтаж электрооборудования. Электропроводки

Для практической реализации систем контроля параметров питающей сети рекомендуем ознакомиться с проектом цифрового трехфазного ваттметра.
