Онлайн калькулятор позволяет оценить температуру радиатора при пассивном или активном охлаждении, зная тепловыделение устройства, площадь охладителя и характеристики теплоотдачи. Подходит для радиаторов электронных компонентов — транзистор, процессоров, мощных резисторов и других источников тепла.
Формулы расчёта
1. Тепловое сопротивление радиатора (°C/Вт)
$$
R_{th} = \frac{1}{h \cdot A}
$$
где
- \(R_{th}\) — тепловое сопротивление радиатора, °C/Вт;
- \(h\) — коэффициент теплоотдачи, Вт/(м²·К);
- \(A\) — площадь поверхности радиатора, м².
2. Температура радиатора (°C)
$$
T_{радиатора} = T_{окр} + (P \cdot R_{th})
$$
где
- \(T_{окр}\) — температура окружающего воздуха, °C;
- \(P\) — тепловыделение, Вт.
3. Активное охлаждение (вентилятор)
При использовании кулера коэффициент теплоотдачи увеличивается, а тепловое сопротивление уменьшается:
$$
R_{th,active} = R_{th} \cdot (1 — \eta)
$$
где
- \(\eta\) — коэффициент улучшения вентиляции (0…0.9), задаётся вручную.
Типичные значения коэффициента теплоотдачи
- Пассивное охлаждение (естественная конвекция): 5…25 Вт/(м²·К)
- Активное охлаждение (вентилятор): 30…100 Вт/(м²·К)
Пример расчёта
Если площадь радиатора 200 см² (0.02 м²), коэффициент теплоотдачи \(h = 12\) Вт/(м²·К), а тепловыделение \(P = 10\) Вт при температуре воздуха \(T_{окр} = 25\)°C:
$$
R_{th} = \frac{1}{12 \cdot 0.02} = 4.17~°C/Вт
$$
$$
T_{радиатора} = 25 + (10 \cdot 4.17) = 66.7~°C
$$
Советы по выбору радиатора
- При расчёте площади учитывайте все поверхности радиатора, включая рёбра и грани.
- Чем больше площадь — тем ниже тепловое сопротивление и температура радиатора.
- Если расчёт показывает перегрев — выберите радиатор с большей площадью или добавьте кулер.
- Для мощных компонентов лучше сразу закладывать активное охлаждение.
Влияние площади радиатора
Чем больше площадь радиатора, тем ниже его тепловое сопротивление \(R_{th}\), а значит — ниже температура устройства при заданном тепловыделении. Ниже приведена таблица зависимости температуры радиатора от площади при фиксированном тепловыделении \(P = 10 \, \text{Вт}\) и коэффициенте теплоотдачи \(h = 10 \, \text{Вт/(м²·К)}\), при температуре окружающего воздуха \(T_{ambient} = 25^\circ \text{C}\).
| Площадь | Тепловое сопр. | Темп. радиатора |
|---|---|---|
| 50 см² (0.0050 м²) | 20.0 °C/Вт | 225 °C |
| 100 см² (0.0100 м²) | 10.0 °C/Вт | 125 °C |
| 200 см² (0.0200 м²) | 5.0 °C/Вт | 75 °C |
| 400 см² (0.0400 м²) | 2.5 °C/Вт | 50 °C |
| 800 см² (0.0800 м²) | 1.25 °C/Вт | 37.5 °C |
Из таблицы видно, что увеличение площади радиатора в 2 раза снижает температуру радиатора на ту же величину, что и снижение теплового сопротивления в 2 раза. На практике площадь ограничивается размерами устройства, поэтому часто применяют кулеры для дополнительного снижения эффективного сопротивления.
Влияние диаметра вентилятора
Диаметр вентилятора напрямую влияет на количество перемещаемого воздуха (производительность, измеряемую в м³/ч или CFM) и уровень шума. При увеличении диаметра можно добиться лучшего охлаждения даже на низких оборотах, сохраняя низкий уровень шума.
| Диаметр | Обороты (об/мин) | Произв. (м³/ч) | Типичное снижение теплового сопр. |
Шум (дБ) |
|---|---|---|---|---|
| 40 мм | 5000–7000 | 5–10 | ≈ 10–20% | 30–40 |
| 60 мм | 4000–6000 | 15–25 | ≈ 20–30% | 28–38 |
| 80 мм | 3000–5000 | 30–50 | ≈ 30–40% | 25–35 |
| 120 мм | 800–1500 | 50–120 | ≈ 40–60% | 18–30 |
| 140 мм | 600–1200 | 80–150 | ≈ 50–70% | 16–28 |
На практике большие вентиляторы при той же скорости вращения обеспечивают больший воздушный поток и меньше шума. Поэтому для эффективного и тихого охлаждения рекомендуется выбирать максимально возможный по размеру вентилятор для конкретной конструкции.
Формула расчёта воздушного потока
Приблизительно производительность вентилятора можно оценить по формуле:
$$
Q \approx k \cdot D^2 \cdot n
$$
где:
- \(Q\) — поток воздуха (м³/ч)
- \(D\) — диаметр вентилятора (м)
- \(n\) — скорость вращения (об/мин)
- \(k\) — эмпирический коэффициент, зависящий от формы лопастей
Для снижения теплового сопротивления радиатора применяется эмпирический коэффициент улучшения \(k_\text{fan}\), который вводится в калькуляторе.
Влияние скорости вращения кулера
Скорость вращения вентилятора (об/мин) оказывает существенное влияние на воздушный поток и уровень шума. Чем выше обороты, тем лучше охлаждение, но увеличивается и шум.
| Обороты (об/мин) | Произв. (м³/ч) | Типичное снижение теплового сопр. |
Шум (дБ) |
|---|---|---|---|
| 800–1000 | 30–50 | ≈ 20–30% | 16–22 |
| 1200–1500 | 50–80 | ≈ 30–45% | 22–28 |
| 1800–2200 | 80–120 | ≈ 45–60% | 28–35 |
| 2500–3000 | 100–150 | ≈ 55–70% | 35–42 |
| 3000+ | 150+ | ≈ 65–80% | 40+ |
Рост воздушного потока пропорционален оборотам, но шум возрастает нелинейно, примерно по кубической зависимости:
$$
L \propto n^3
$$
где \(L\) — уровень шума (мощность), \(n\) — скорость вращения.
Для оптимального выбора рекомендуется использовать большие вентиляторы на низких оборотах, если требуется низкий уровень шума. Также советуем выбирать ШИМ-регулирование или понижающие резисторы для плавной регулировки скорости вращения и достижения оптимального баланса между эффективностью и комфортом.
Типичные ошибки проектирования охлаждения

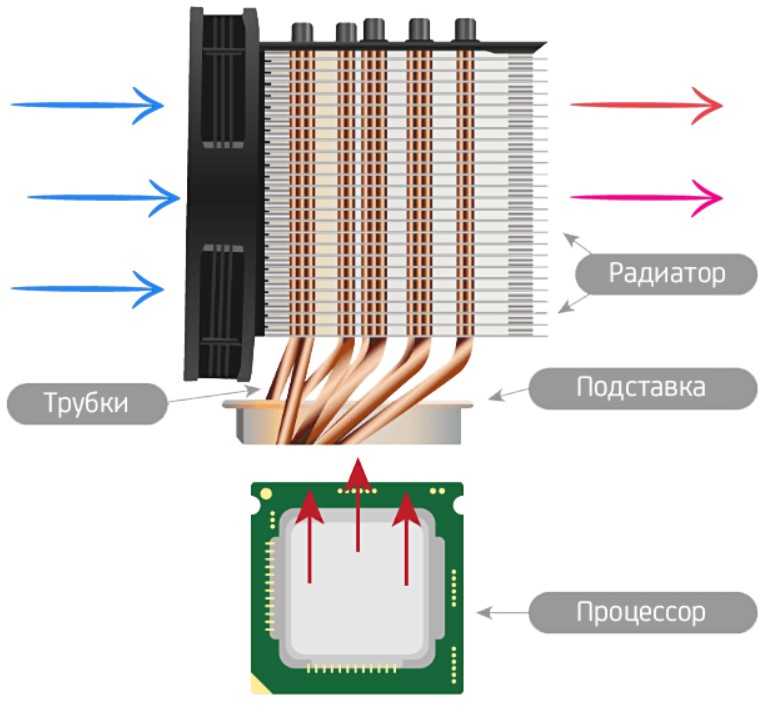

Одна из самых распространённых ошибок — недооценка тепловыделения компонентов. Производители часто указывают тепловыделение в идеальных условиях, без учёта перегрузок и ухудшения теплоотдачи со временем. Если радиатор рассчитан «впритык», при повышении температуры воздуха летом или при запылении система может выйти из строя. Часто забывают учитывать влияние корпуса устройства — ограниченное пространство снижает эффективность естественной конвекции. Также часто ошибаются с ориентацией рёбер радиатора — они должны быть расположены вертикально для лучшего отвода тепла вверх за счёт естественной циркуляции воздуха. При установке вентиляторов иногда игнорируют обратные потоки воздуха или создают турбулентность, что снижает эффективность охлаждения. Как вариант — использование охлаждения тепловыми трубками, что повышает эффективность и исключает шумы.
