| Всего стержней | — шт, шаг — мм |
| Всего хомутов | — шт, — мм |
| Площадь арматуры | — мм² / — см² |
| Длина арматуры | — м |
| Масса арматуры | — кг |
| Объём бетона | — м³ |
Армопояс является важнейшей частью конструкции железобетонных зданий. Его основная задача — объединять стены, повышать прочность и устойчивость к деформациям. Использование его позволяет предотвратить растрескивание кладки, компенсировать нагрузку от перекрытий и равномерно распределять усилия по всему зданию. Правильный расчёт особенно критичен при возведении многоэтажных домов, а также при строительстве в сейсмоопасных регионах.
🧱 Калькулятор упрощает работу инженера и строителя, автоматически вычисляя необходимые параметры. Он позволяет определить объём бетона, площадь арматуры, количество продольных стержней, длину арматуры, количество хомутов и общую массу конструкции. Использование такого инструмента экономит время, снижает риск ошибок и обеспечивает точность проектирования.
Для чего нужен армопояс
Он усиливает стены по горизонтали, удерживает кладку от сдвигов и растрескивания. Соединяет верхний ряд блоков или кирпичей с перекрытием, равномерно распределяет нагрузку по фундаменту. Помимо прочности, армопояс позволяет закреплять металлические конструкции и элементы фасада. В местах с повышенной нагрузкой он является обязательным конструктивным элементом.
Какие параметры рассчитываются
- Длина армопояса (м)
- Высота и ширина поперечного сечения (мм)
- Диаметр продольных стержней (мм)
- Шаг продольной арматуры (мм)
- Толщина защитного слоя бетона (мм)
- Объём бетона и площадь арматуры
- Количество хомутов и масса всей конструкции
Все эти параметры позволяют точно подобрать материалы и спланировать работу на строительной площадке. Пользователю достаточно ввести размеры армированного пояса и диаметр стержней, калькулятор рассчитает остальные значения автоматически.
Используемые формулы
Объём бетона вычисляется по формуле:
V = L × B × H
где L — длина армопояса, B — ширина, H — высота поперечного сечения. Объём указывается в кубических метрах.
Площадь поперечного сечения арматуры рассчитывается для продольных стержней:
As_total = n × layers × (π × φ² / 4)
где n — количество стержней в слое, layers — число слоев, φ — диаметр арматуры в мм. Для удобства калькулятор переводит площадь в см².
Длина всей арматуры определяется как:
L_total = n × layers × L
Масса арматуры рассчитывается через плотность стали:
Mass = L_total × As_total / 1e6 × 7850
где 7850 кг/м³ — плотность стали.
Для хомутов используется аналогичная формула с учётом периметра:
L_stirrup = N_stirrups × (B — 2c + H — 2c) × 2 / 1000
Масса хомутов:
Mass_stirrup = L_stirrup × π × d² / 4 / 1e6 × 7850
где d — диаметр хомута.
Примеры расчетов
Пример 1. Армопояс длиной 4 м, шириной 200 мм, высотой 300 мм. Диаметр продольной арматуры 12 мм, шаг 150 мм, защитный слой 20 мм. 2 слоя арматуры.
| Параметр | Расчёт | Результат |
|---|---|---|
| Объём бетона | V = 4 × 0.2 × 0.3 | 0.24 м³ |
| Число продольных стержней | usable_width = 200 − 2×20 = 160 мм; n = floor(160/150) = 1; total_bars = 1×2 = 2 | 2 шт |
| Площадь арматуры | As_total = 2 × π × 12² /4 = 226.2 мм² ≈ 2.26 см² | 2.26 см² |
| Длина арматуры | L_total = 2 × 4 = 8 м | 8 м |
| Масса арматуры | Mass = 8 × 226.2 /1e6 × 7850 ≈ 14.2 кг | 14.2 кг |
Пример 2. Если шаг уменьшить до 80 мм, usable_width = 160 мм; n = floor(160/80) = 2; total_bars = 2×2 = 4; площадь арматуры увеличивается вдвое до 4.52 см²; масса арматуры ≈ 28.4 кг. Этот расчёт наглядно показывает, как шаг арматуры влияет на количество и массу стержней.
Таблицы справочные
Таблица диаметров и площадей арматуры:
| Диаметр, мм | Площадь, мм² | Площадь, см² |
|---|---|---|
| 6 | 28.3 | 0.283 |
| 8 | 50.3 | 0.503 |
| 10 | 78.5 | 0.785 |
| 12 | 113.1 | 1.131 |
| 14 | 153.9 | 1.539 |
| 16 | 201.1 | 2.011 |
| 20 | 314.2 | 3.142 |
| 25 | 490.9 | 4.909 |
Таблица шагов и количества стержней на единицу ширины:
| Ширина, мм | Шаг, мм | Количество стержней |
|---|---|---|
| 200 | 100 | 2 |
| 200 | 80 | 2 |
| 200 | 50 | 3 |
| 300 | 100 | 3 |
| 300 | 80 | 3 |
| 300 | 60 | 4 |
Практические рекомендации
При проектировании важно учитывать нагрузку от перекрытий и стен, тип кладки, условия эксплуатации. Для стен из керамических блоков или газобетона данный элемент обязателен. В кирпичных зданиях он повышает прочность соединений, уменьшает риск растрескивания. При выборе диаметров арматуры необходимо учитывать усилие растяжения. Оптимальный шаг арматуры зависит от ширины армопояса и плотности материала стен.

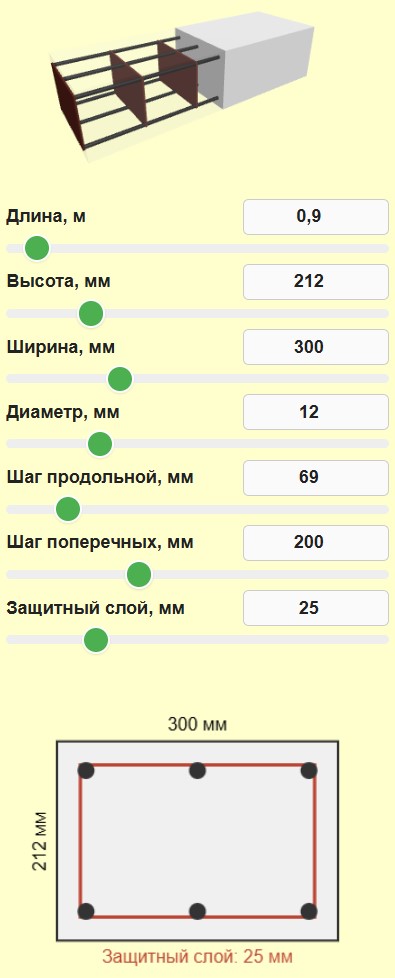

Калькулятор помогает визуализировать расположение арматуры и хомутов, что позволяет правильно подготовить каркас перед заливкой бетона. Использование инструмента снижает вероятность ошибок и облегчает подготовку спецификации материалов.
✍ Таким образом, сервис объединяет расчёт всех основных параметров конструкции. Он позволяет точно определить объём бетона, площадь и массу арматуры, количество продольных стержней и хомутов. Инструмент актуален для профессиональных строителей, проектировщиков и инженеров, которые хотят оптимизировать расчёт, сэкономить материалы и повысить безопасность строительства.
Рекомендуемая литература
- «Железобетонные конструкции» — Л. П. Нагрузова, Р. С. Федюк
- «Железобетонные конструкции» — Л. Поляков, Е. Ф. Лысенко, Л. В. Кузнецов
- «Курсовое проектирование железобетонных конструкций» — Б. И. Викторов, С. С. Ловшин
- «Железобетон и железобетонные конструкции в строительстве» — В. А. Пахомов, В. В. Гончаров
- «Справочник проектировщика: типовые железобетонные конструкции зданий и сооружений»
- «Расчёт монолитных железобетонных конструкций» — авторский коллектив (изд. профильных вузов)
- «Проектирование железобетонных конструкций» — учебное пособие (издания М., Стройиздат / высшее образование)
- «Методы расчёта железобетонных элементов» — учебник/пособие по конструкциям
