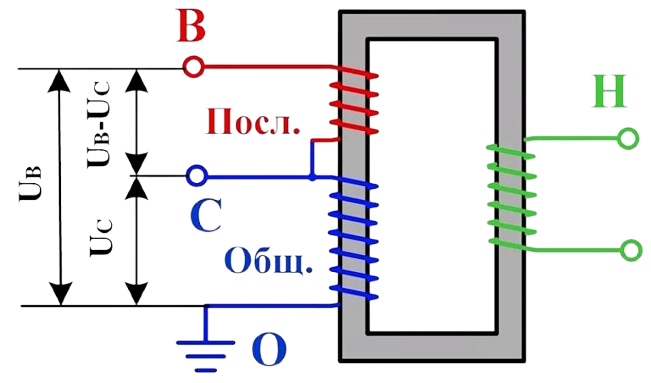

Автотрансформатор — это тип трансформатора, в котором первичная и вторичная обмотки имеют общую часть, что позволяет значительно уменьшить массу и объем устройства при сохранении необходимых электрических параметров. Благодаря этому они обладают высокой эффективностью и меньшими потерями энергии по сравнению с классическими преобразователями с изолированными обмотками. Широко применяются в сетях с относительно близкими уровнями напряжений, что позволяет экономить медь и материал магнитопровода, а также уменьшать габариты и стоимость оборудования. Калькулятор рассчитывает основные параметры устройства по входным данным — входному и выходному напряжению, номинальной мощности и КПД. Вычисляет примерную экономию материалов по сравнению с обычным трансформатором и итоговый вес устройства.
Обозначения:
- \(U_1\) — входное напряжение (В)
- \(U_2\) — выходное напряжение (В)
- \(S\) — номинальная мощность (ВА)
- \(I_1\) — ток на входе (А)
- \(I_2\) — ток на выходе (А)
- \(I_a\) — ток через общую часть обмоток (А)
- \(\eta\) — КПД (безразмерный, например, 0.98)
- \(k\) — коэффициент трансформации (безразмерный)
Основные параметры и формулы
Коэффициент трансформации:
$$
k = \frac{U_2}{U_1}
$$
где
\(U_1\) — входное напряжение (В),
\(U_2\) — выходное напряжение (В).
Ток на выходе автотрансформатора (номинальный):
$$
I_2 = \frac{S}{U_2}
$$
где
\(S\) — номинальная мощность (ВА),
\(I_2\) — выходной ток (А).
Ток на входе с учётом КПД:
$$
I_1 = \frac{S}{U_1 \cdot \eta}
$$
где
\(\eta = \frac{\text{КПД}}{100}\) — коэффициент полезного действия (безразмерный).
Ток через общую часть обмоток автотрансформатора (по теории):
$$
I_a = I_2 — I_1
$$
Экономия меди и массы в автотрансформаторе (приближенно):
$$
\text{Экономия, %} \approx |1 — k| \times 100\%
$$
Потери мощности в трансформаторе:
$$
P_\text{потерь} = S \times (1 — \eta)
$$
где
\(P_\text{потерь}\) — потери мощности (Вт).
Примерная масса трансформатора оценивается пропорционально мощности:
$$
m_\text{прибл} \approx \frac{S}{100}
$$
где масса \(m_\text{прибл}\) в килограммах, \(S\) в ВА.
Пример 1
- Входное напряжение \(U_1 = 220\,В\)
- Выходное напряжение \(U_2 = 150\,В\)
- Мощность \(S = 10\,кВА = 10\,000\,ВА\)
- КПД \(\eta = 98\% = 0.98\)
Коэффициент трансформации:
$$
k = \frac{150}{220} \approx 0.682
$$
Токи:
$$
I_2 = \frac{10\,000}{150} \approx 66.67\,A
$$
$$
I_1 = \frac{10\,000}{220 \times 0.98} \approx 46.36\,A
$$
$$
I_a = 66.67 — 46.36 = 20.31\,A
$$
Экономия меди и массы:
$$
\approx |1 — 0.682| \times 100\% = 31.8\%
$$
Потери мощности:
$$
P_{\text{потерь}} = 10\,000 \times (1 — 0.98) = 200\,Вт
$$
Примерная масса:
$$
m_{\text{прибл}} = \frac{10\,000}{100} = 100\,кг
$$
Пример 2
- Входное напряжение \(U_1 = 380\,В\)
- Выходное напряжение \(U_2 = 220\,В\)
- Мощность \(S = 5\,кВА = 5\,000\,ВА\)
- КПД \(\eta = 95\% = 0.95\)
Коэффициент трансформации:
$$
k = \frac{220}{380} \approx 0.579
$$
Токи:
$$
I_2 = \frac{5\,000}{220} \approx 22.73\,A
$$
$$
I_1 = \frac{5\,000}{380 \times 0.95} \approx 13.85\,A
$$
$$
I_a = 22.73 — 13.85 = 8.88\,A
$$
Экономия меди и массы:
$$
\approx |1 — 0.579| \times 100\% = 42.1\%
$$
Потери мощности:
$$
P_{\text{потерь}} = 5\,000 \times (1 — 0.95) = 250\,Вт
$$
Примерная масса:
$$
m_{\text{прибл}} = \frac{5\,000}{100} = 50\,кг
$$
Типичные параметры автотрансформаторов
| Тип | Напряжения (В) | Макс. мощность (кВА) | Типичные КПД (%) | Применение |
|---|---|---|---|---|
| Сетевой автотрансформатор | 110 – 240 | до 50 | 95 – 99 | Питание бытовой и офисной техники |
| Промышленный автотрансф. | 380 – 660 | от 50 до 3000 | 97 – 99.5 | Промышленные электросети и электродвигатели |
| Регулируемый автотрансф. | 0 – 250 | до 10 | 90 – 98 | Регулировка напряжения, лабораторные установки |
| Автотрансф. для сварочного оборудования | 220 – 440 | от 10 до 1000 | 92 – 97 | Сварочные аппараты |
| Автотрансф. для освещения | 100 – 240 | до 5 | 90 – 95 | Регулировка яркости освещения |
Конструкция автотрансформатора требует тщательного учета условий эксплуатации и параметров нагрузки, поскольку отсутствие полной электрической изоляции между входом и выходом ограничивает область применения в системах с повышенными требованиями к безопасности. При проектировании важно правильно выбирать коэффициент трансформации и учитывать возможные токи короткого замыкания, чтобы избежать перегрузок и повреждений.
⚠ Важно: расчёты дают ориентировочные значения для оценки параметров автотрансформатора. Для точного проектирования рекомендуются дополнительные инженерные расчёты и проверка конструкции.
Автотрансформаторы особенно удобны для регулировки напряжения в диапазоне от минимальных значений до номинальных, что делает их востребованными в лабораторных установках и регулируемых источниках питания. Оптимальный выбор материала магнитопровода и правильное распределение сечений обмоток существенно влияют на тепловую устойчивость и срок службы устройства. В конечном итоге автотрансформатор предоставляет экономичное и компактное решение для многих инженерных задач, где требуется преобразование напряжения с высокой степенью эффективности и минимальными затратами на материалы.
