Калькулятор бетонных лестниц с чертежами и 3D

Возведение монолитной лестницы из бетона считается одним из самых надежных решений в современном частном и промышленном строительстве. В отличие от деревянных или металлических конструкций, бетонный марш обладает колоссальной жесткостью, не скрипит со временем и служит десятилетиями без необходимости капитального ремонта. Но за кажущейся простотой материала скрываются сложные инженерные расчеты. Ошибка в несколько сантиметров при разметке ступеней способна превратить эксплуатацию лестницы в ежедневное испытание для суставов или даже стать причиной травм.

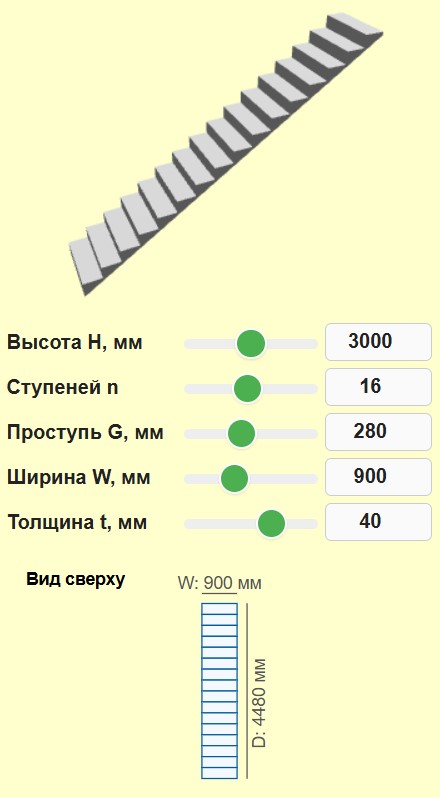

💻 Онлайн-калькулятор разработан для того, чтобы автоматизировать процесс проектирования и исключить человеческий фактор на этапе создания чертежей. Программа учитывает ключевые параметры: общую высоту подъема, количество шагов, ширину марша и толщину плиты основания. Результатом работы становится не только визуальная 3D-модель, но и точные данные по объему раствора, весу конструкции и площади поверхностей для последующей отделки.

Основные типы лестничных конструкций

Выбор конфигурации лестницы зависит от свободного пространства в помещении и требуемой пропускной способности. Каждая форма имеет свои особенности в расчете армирования и устройстве опалубки. Правильное определение типа марша на этапе проектирования позволяет существенно сэкономить на материалах и трудозатратах.

Прямая лестница — это классический вариант, который наиболее прост в реализации. Она представляет собой единый наклонный марш без поворотов. Основное требование здесь заключается в наличии достаточного места по горизонтали. Если длина проема ограничена, угол наклона может получиться слишком крутым, что сделает подъем некомфортным. В таких случаях прибегают к поворотным конструкциям.

Лестница с площадкой на 90 или 180 градусов позволяет разделить подъем на два и более этапа. Это снижает физическую нагрузку при ходьбе и создает зону для отдыха, что особенно актуально для пожилых людей. С точки зрения строительства такие объекты требуют возведения дополнительных опорных узлов в месте примыкания площадки к стенам. Монолитная площадка рассчитывается как горизонтальная плита, жестко связанная с наклонными маршами.

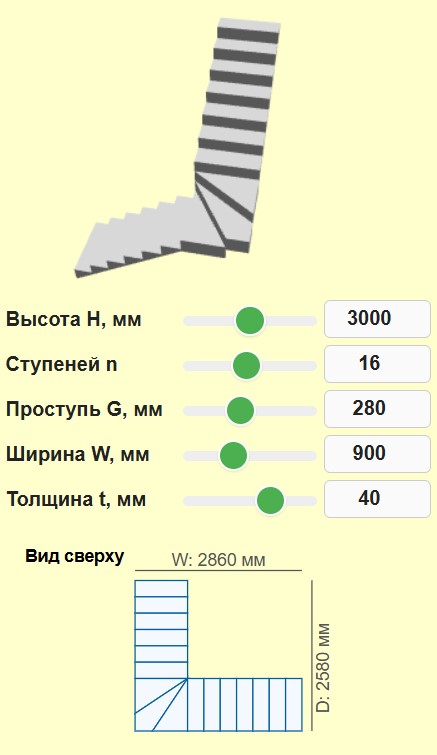

Забежные конструкции — наиболее компактный способ организации межэтажного сообщения. Поворот здесь осуществляется не за счет плоской площадки, а с помощью ступеней переменной ширины. Внешний край таких ступеней значительно шире внутреннего. Расчет забежной лестницы считается высшим пилотажем в проектировании, так как необходимо выдержать комфортную ширину проступи по линии движения — воображаемой траектории в центральной части марша.

Эргономика и стандарты комфортного шага

В основу любого расчета лестницы заложены физиологические особенности человеческого шага. Средняя длина шага взрослого человека составляет 60–64 см. Исходя из этого значения, была выведена знаменитая формула Блонделя, определяющая соотношение высоты подступенка и глубины проступи. Соблюдение этих пропорций гарантирует, что человек не будет сбиваться с ритма при подъеме или спуске.

👉 Оптимальная высота ступени для жилого дома будет в пределах 150–180 мм. Если сделать ступень выше, подъем станет утомительным, если ниже — человек начнет непроизвольно частить шагами. Глубина проступи должна составлять около 280–300 мм, что позволяет полностью поставить стопу на поверхность. Важно помнить, что все ступени в пределах одного марша обязаны быть идентичными по высоте. Человеческий мозг запоминает высоту первого шага на уровне мышечной памяти, и отклонение даже в 5 мм на середине пути может привести к падению.

Технические параметры бетонной смеси и армирования

Бетон обладает высокой прочностью на сжатие, но практически не работает на растяжение. Лестничный марш в рабочем состоянии испытывает комбинированные нагрузки, поэтому наличие стального каркаса внутри монолита обязательно. Армирование выполняется в нижней части плиты основания, так как именно там возникают растягивающие напряжения под воздействием собственного веса и веса проходящих людей.

Пройти тест по бетонным смесям

Для изготовления лестниц рекомендуется использовать тяжелый бетон класса не ниже B20 — марка М250. Использование более низких марок чревато образованием трещин и постепенным выкрашиванием углов ступеней. В качестве заполнителя лучше применять щебень твердых пород фракции 5–20 мм. Избыток воды в растворе значительно снижает итоговую марку прочности, поэтому рекомендуется использовать пластификаторы, позволяющие получить подвижную массу при минимальном содержании жидкости.

Таблица 1. Расход материалов на 1 кубический метр бетона М300

Компонент	Вес в килограммах	Объем в литрах	Примечание
Цемент М500	350–380	280	Свежий помол обязателен
Песок речной	750–800	500	Очищенный от глины
Щебень 5–20 мм	1050–1100	700	Гранитный или гравийный
Вода	170–190	180	Зависит от влажности песка
Пластификатор	3–5	—	Согласно инструкции производителя

Геометрические расчеты и формулы

Для самостоятельного понимания принципов работы калькулятора полезно знать базовые математические зависимости. Первым делом определяется количество ступеней путем деления общей высоты лестницы $H$ на желаемую высоту шага $h$. Полученное число всегда округляется до целого значения в большую сторону.

Основная формула комфорта гласит: сумма двух высот ступени и одной глубины проступи должна равняться среднему шагу:

2h + G = 600…640 мм

Где h — высота подступенка — вертикальный размер шага. G — глубина проступи — горизонтальный размер шага.

✍ Еще одна важная формула — формула безопасности. Сумма высоты и глубины ступени должна составлять примерно 450–470 мм. Если это условие соблюдено, стопа надежно стоит на поверхности, а центр тяжести тела при движении находится в правильном положении.

Объем бетона для лестницы складывается из двух составляющих: объема плиты основания и объема всех треугольных призм ступеней. Расчет строится по следующей схеме:

V = (S * t + (h * G / 2 * W * n)) / 1 000 000 000

Тут S — это площадь основания марша, которая умножается на толщину плиты t, а затем к этому значению прибавляется сумма объемов каждой ступени (высота h умножается на глубину G, делится на два и умножается на ширину лестницы W и количество ступеней n).

Вес конструкции рассчитывается по формуле:

M = V * P

Здесь V — полученный общий объем, а P — плотность железобетона, которая в среднем составляет 2400–2500 килограммов на кубический метр.

Этапы возведения бетонной лестницы

Процесс начинается с разметки на стенах. Используя данные из калькулятора, необходимо перенести контуры будущей лестницы в натуральную величину. Это поможет визуально оценить правильность расчета и убедиться, что над головой при подъеме остается достаточно пространства — не менее 2 метров до перекрытия.

Опалубка — самый трудоемкий этап. Она должна быть абсолютно герметичной и жесткой. Под наклонным щитом устанавливаются мощные подпорки — стойки, способные выдержать давление сотен килограммов сырого бетона. Малейший прогиб щита приведет к искривлению всей геометрии. В качестве материала для опалубки обычно используют ламинированную фанеру или обрезную доску, застеленную полиэтиленовой пленкой для получения гладкой поверхности.

Армирование выполняется стальными прутками диаметром 10–14 мм. Продольная арматура связывается с поперечной при помощи вязальной проволоки, образуя сетку с ячейкой 150 на 150 мм. Каркас должен быть приподнят над опалубкой на 2–3 сантиметра при помощи пластиковых фиксаторов — это обеспечит создание защитного слоя бетона, предотвращающего коррозию стали.

Таблица 2. Рекомендуемые параметры лестниц для разных типов зданий

Тип помещения	Ширина марша	Высота ступени	Угол наклона, градусы
Частный дом — основной подъем	900–1200 мм	150–175 мм	30–35
Дачный дом или чердак	700–800 мм	180–200 мм	40–45
Подвальные помещения	800 мм	190–210 мм	45
Общественные здания	1350–1500 мм	135–150 мм	25–30

Заливка бетона должна происходить в один этап без длительных перерывов. Начинать следует с нижних ступеней, постепенно двигаясь вверх. Чтобы бетон не стекал вниз под собственной тяжестью, раствор должен быть достаточно густым. Обязательным условием является вибрирование — погружной вибратор удаляет пузырьки воздуха из смеси, делая монолит максимально плотным. После заливки поверхность ступеней заглаживается правилом. В течение первой недели после работ бетон необходимо увлажнять и укрывать пленкой, чтобы избежать пересыхания и трещин.

Особенности расчета забежных ступеней

📐 Забежные ступени требуют особого внимания к их ширине в узкой части. Согласно строительным нормам, ширина проступи в самом узком месте — у центрального столба или внутреннего угла — не должна быть меньше 100 мм. В средней части — по линии движения — ширина должна соответствовать расчетной проступи прямого марша. Это критически важно для безопасного спуска, так как именно на среднюю часть ступени опирается человек.

Площадь поверхности для таких лестниц рассчитывается индивидуально для каждого сегмента. Наш калькулятор автоматически суммирует площади всех сложных фигур, выдавая итоговое значение для закупки плитки, камня или краски. Это позволяет избежать излишков материала, которые при работе с дорогим натуральным камнем могут стоить значительных сумм.

Таблица 3. Ориентировочный вес 1 метра подъема при разной ширине

Ширина марша	Толщина плиты	Ступеней на метр	Примерный вес
800 мм	100 мм	6	550–600 кг
900 мм	120 мм	6	700–750 кг
1000 мм	150 мм	6	900–1000 кг
1200 мм	150 мм	6	1100–1250 кг

Подводя итог, можно сказать, что лестница — это вложение в комфорт и безопасность дома на многие годы. Тщательное планирование с использованием современных инструментов позволяет создать конструкцию, которая будет идеально вписана в интерьер и обеспечит максимальное удобство при ежедневном использовании. Пользуйтесь результатами расчетов как руководством к действию, проверяйте каждый размер на объекте и не экономьте на качестве материалов для каркаса и бетонной смеси.

Литература по проектированию и строительству лестниц

• И. В. Столяров, Проектирование и постройка лестниц.
• А. А. Савельев, Конструирование и расчет лестниц. Наглядное пособие.
• С. М. Михайлов, Строительство лестниц в загородном доме. Практическое руководство.
• Йожеф Косо, Лестницы. Дизайн и технология.
• В. И. Рыженко, Лестницы для вашего дома. Выбор материалов и монтаж.
• Б. П. Гетун, Проектирование гражданских зданий. Раздел Лестничные конструкции.
