Программа рассчитает объём бетона, количество цемента, песка, щебня, арматуры и общую стоимость материалов для различных типов фундаментов — ленточного, плитного и свайного. Поддерживается ввод актуальных цен на стройматериалы, автоматический перерасчёт и наглядная 3D-визуализация выбранного типа. Работает прямо в браузере компьютеров и телефонов, не требует установки. Денежные единицы свободные — можно вводить рубли, доллары или другие валюты.
👉 Важной особенностью обновленной версии является интерактивный графический редактор. В отличие от стандартных калькуляторов, которые ограничивают пользователя только прямоугольными формами, наша программа позволяет спроектировать фундамент любой сложности — от Г-образных и Т-образных конструкций до многоугольников со сложным внутренним контуром.
Доступные параметры для ввода:
- Общая длина ленты (для ленточного и плитного фундамента)
- Ширина фундамента (общая для плитного, толщина ленты для ленточного)
- Глубина заложения (высота фундамента)
- Количество свай, их диаметр и длина
- Цена цемента за стандартный мешок 50 кг
- Цена песка и щебня за 1 м³
- Цена арматуры за килограмм
- Диаметр арматуры (10, 12, 14 мм)
- Выбор типа фундамента
Расчёт ведётся по следующим формулам:
Объём бетона:
$$
V = L \cdot W \cdot H
$$
Для свайного фундамента:
$$
V = N \cdot \pi \cdot \left(\frac{D}{2}\right)^2 \cdot L_s
$$
где:
- \(L\) — общая длина ленты или плиты, м
- \(W\) — ширина, м
- \(H\) — глубина или толщина, м
- \(D\) — диаметр сваи, м
- \(L_s\) — длина сваи, м
- \(N\) — количество свай
Для фундаментов сложной формы расчет площади основания (S) производится по формуле Гаусса — метод «шнурования»:
Это позволяет добиться предельной точности в расчетах объема бетона даже для нетипичных архитектурных решений.
Цемент М200 (пропорция 1:2.8:4.8):
Цемент = 280 х V кг,
Песок = 0.43 х V х м³,
Щебень = 0.83 х V м³
Вода = 180 х V литров

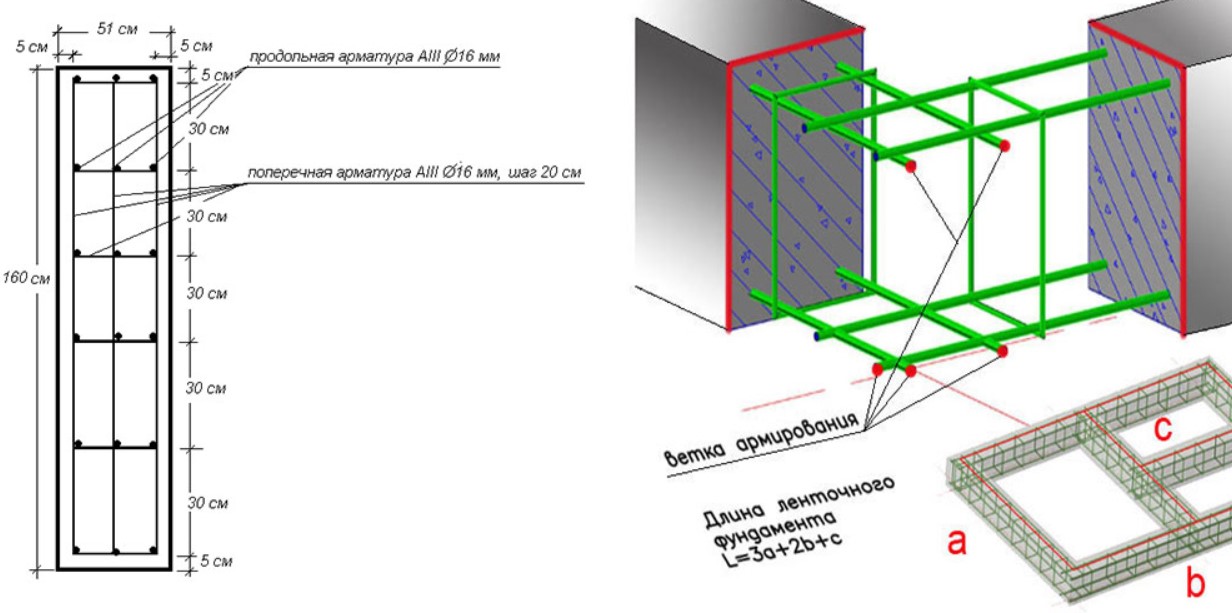

Масса арматуры:
$$
m = 0.00617 \cdot d^2 \cdot L_\text{общая}
$$
где \(d\) — диаметр арматуры в мм, \(L_\text{общая}\) — общая длина арматурных прутов.

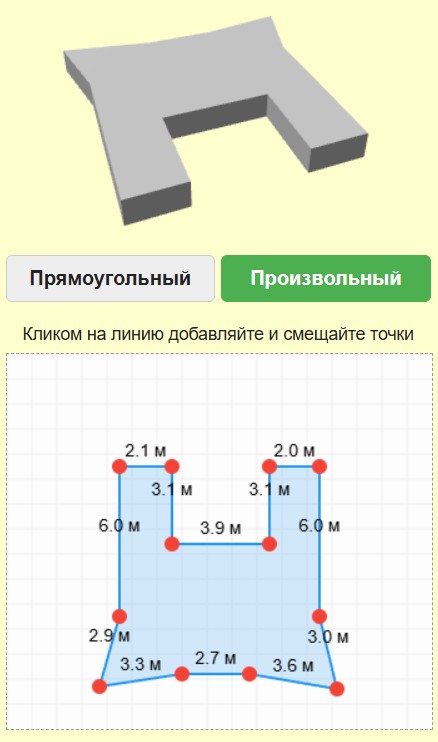

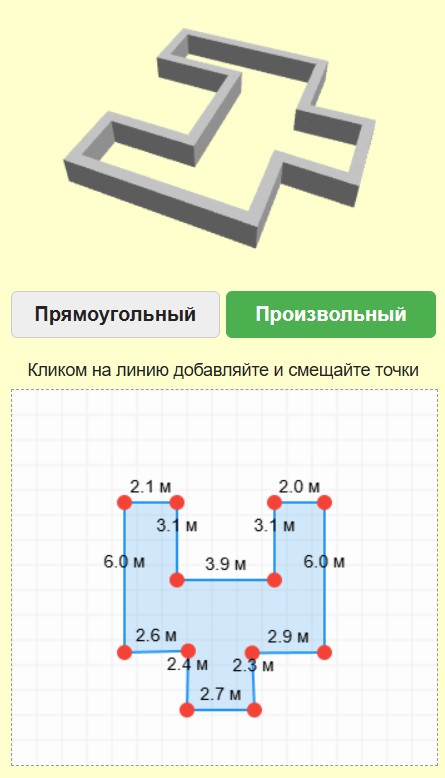

Проектирование фундаментов произвольной формы
Для создания уникальной конфигурации переключите тип формы в режим «Произвольный многоугольник». Этот инструмент незаменим при строительстве пристроек, домов со сложной геометрией или террас.
- Интерактивный холст: Устанавливайте точки фундамента простым кликом. Система автоматически замкнет контур.
- Умная привязка: Все углы рассчитываются с учетом толщины ленты, предотвращая «нахлесты» геометрии в 3D-модели.
- Редактирование в реальном времени: Перетаскивайте узлы для корректировки размеров, и калькулятор мгновенно пересчитает объем бетона и стоимость.
Пример 1: Ленточный фундамент
Длина ленты 40 м, ширина 0.4 м, глубина 1 м. Цены: цемент 300 ₽/мешок, песок 800 ₽/м³, щебень 1200 ₽/м³, арматура 70 ₽/кг.
Объём бетона: V = 40 х 0.4 х 1 = 16 м³
Цемент: 280 х 16 = 4480 кг = 90 мешков
Песок: 0.43 х 16 = 6.88 м³
Щебень: 0.83 х 16 = 13.28 м³
Пример 2: Плитный фундамент
Плита 10 х 10 м, толщина 0.3 м, те же цены на материалы.
Объём бетона: V = 10 х 10 х 0.3 = 30 м³
Цемент: 280 х 30 = 8400 кг = 168 мешков
Пример 3: Свайный фундамент
12 свай диаметром 0.3 м, длиной 2 м.
Объём бетона:
$$
V = 12 \cdot \pi \cdot \left(\frac{0.3}{2}\right)^2 \cdot 2 = 1.7 \text{ м³}
$$
Цемент: 280 х 1.7 = 476 кг = 10 мешков

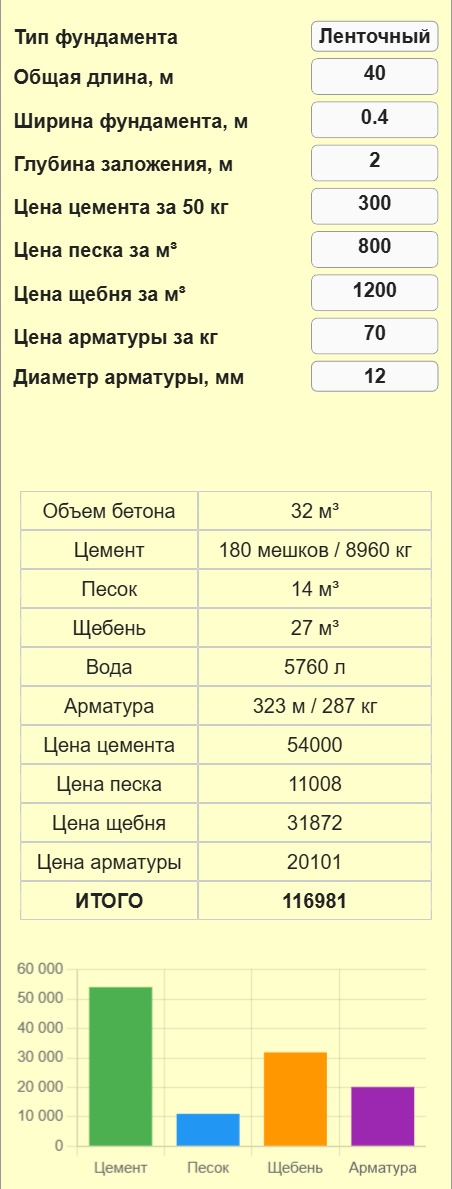

Дополнительно калькулятор показывает:
- Количество воды в литрах
- Общий вес и длину арматуры
- Цена по каждому материалу и итоговая сумма
- 3D-модель фундамента по введённым размерам
- Интерактивная 3D-сцена: Построенная модель позволяет рассмотреть фундамент под любым углом, оценить масштаб и корректность стыковки углов.
- Генерация сметы: Одним кликом вы получаете готовую инфографику со всеми расчетами, которую можно отправить поставщику материалов или сохранить в архив проекта.
Советы от экспертов
- Для сложных форм: Используйте масштабную сетку на холсте для точного позиционирования углов.
- Учет потерь: При заказе бетона рекомендуем добавлять 3-5% к расчетному объему на «усадку» и технологические потери.

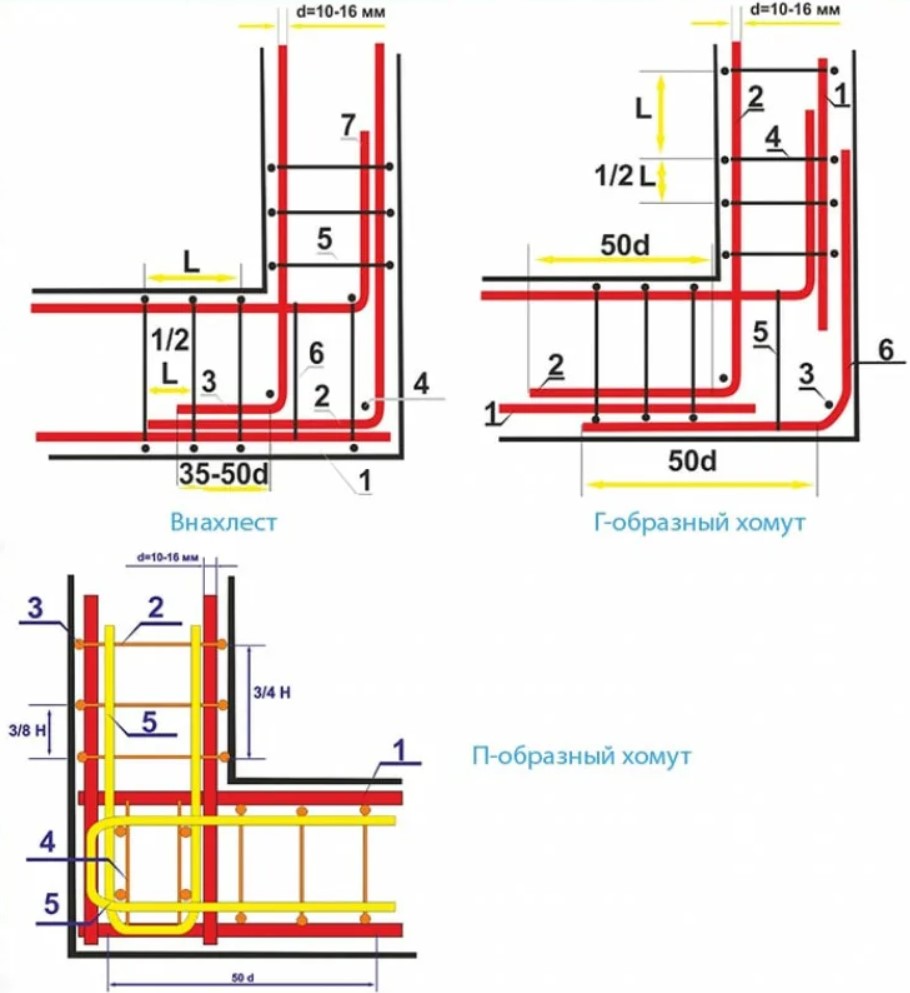

- Арматурный каркас: Калькулятор считает чистый вес металла. Не забудьте заложить запас на перехлест прутов (обычно 30-50 диаметров арматуры).
- Марка бетона: Для частного домостроения чаще всего используется М200 или М250. М400 избыточен и сложен в укладке без спецтехники.
Таблица марок бетона для фундаментов
| Марка бетона | Прочность на сжатие | Цемент : песок : щебень | Основное назначение |
|---|---|---|---|
| M100 (B7.5) | 7.5 МПа | 1 : 4.6 : 7.0 | Подготовительные работы, заливка подушки |
| M150 (B12.5) | 12.5 МПа | 1 : 3.5 : 5.7 | Легкие основания, дорожные работы |
| M200 (B15) | 15 МПа | 1 : 2.8 : 4.8 | Фундаменты частных домов, ленты |
| M250 (B20) | 20 МПа | 1 : 2.1 : 3.9 | Плиты, ростверки, умеренные нагрузки |
| M300 (B22.5) | 22.5 МПа | 1 : 1.9 : 3.7 | Фундаменты многоэтажных зданий |
| M350 (B25) | 25 МПа | 1 : 1.6 : 3.2 | Свайные ростверки, тяжелые конструкции |
| M400 (B30) | 30 МПа | 1 : 1.2 : 2.7 | Мосты, гидротехнические сооружения |
Таблица плотностей строительных материалов
| Материал | Плотность | Описание |
|---|---|---|
| Цемент (портландцемент) | 1300 — 1500 кг/м³ | Порошковый материал, используется в растворах и бетоне |
| Песок | 1400 — 1600 кг/м³ | Речной или карьерный, зернистый материал для бетона |
| Щебень (гравий) | 1500 — 1700 кг/м³ | Крупнозернистый заполнитель для бетона |
| Арматура (сталь) | 7850 кг/м³ | Стальная арматурная проволока и прутья |
| Вода | 1000 кг/м³ | Используется для затворения бетона |
Калькулятор удобен для проектировщиков, строителей и частных мастеров, так как мгновенно пересчитывает объём и стоимость при изменении параметров. Есть возможность скачать готовую инфографику с расчётами для сметы или отчёта. Пользуйтесь!
Список нормативной литературы и стандартов
Расчеты в программе опираются на актуальные государственные стандарты и строительные нормы. Для уточнения можете обратиться к следующим документам:
- СП 22.13330.2016 — «Основания зданий и сооружений». Основной документ, регламентирующий проектирование фундаментов и расчет нагрузок на грунт.
- СП 63.13330.2018 — «Бетонные и железобетонные конструкции». Содержит правила расчета прочности бетона и методику армирования.
- ГОСТ 25100-2020 — «Грунты. Классификация». Необходим для корректного определения несущей способности основания.
- ГОСТ 5781-82 — «Сталь горячекатаная для армирования железобетонных конструкций». Стандарт, на основе которого в калькуляторе рассчитывается масса и диаметр арматурных прутов.
- ГОСТ 7473-2010 — «Смеси бетонные. Технические условия». Описывает требования к составу и маркам бетона (М100–М400).
- СП 50-101-2004 — «Проектирование и устройство оснований и фундаментов зданий и сооружений». Справочное пособие с практическими примерами расчетов.
