Калькулятор гистерезиса компаратора

Неинверсный + Инверсный −

Опорное Vref:

В

Сопротивление R₁:

Ω

Сопротивление R₂:

Ω

Выход High (V_OH):

В

Выход Low (V_OL):

В

Верхний порог V_TH = -- В

Нижний порог V_TL = -- В

Гистерезис ΔV = -- В

Сравнительные компараторы с гистерезисом широко используются в аналоговой электронике для устойчивого переключения выходного сигнала при изменении входного напряжения. Гистерезис предотвращает дрожание сигнала на выходе в условиях шумов или при медленных изменениях входа. Данный онлайн-калькулятор позволяет рассчитать уровни переключения (верхний и нижний пороги) для компаратора с положительной обратной связью.

Основные параметры и их описание

• Смещение (V_ref) — опорное напряжение, относительно которого работает компаратор.
• R1, R2 — резисторы, образующие цепь положительной обратной связи.
• V_high — высокий уровень выходного напряжения компаратора (обычно близок к питанию).
• V_low — низкий уровень выходного напряжения (обычно 0 В или отрицательное питание).
• Тип входа — инверсный или неинверсный вход, определяет расположение обратной связи.

Как вычисляется гистерезис

В зависимости от типа подключения входа, гистерезис рассчитывается по формуле:

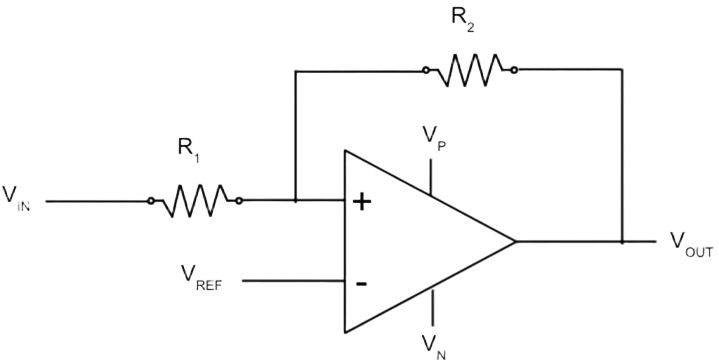

Неинверсный вход (вход на +):
$$
V_{TH} = V_{ref} + \left(\frac{R_2}{R_1 + R_2}\right)(V_{high} — V_{ref}) \\
V_{TL} = V_{ref} + \left(\frac{R_2}{R_1 + R_2}\right)(V_{low} — V_{ref})
$$

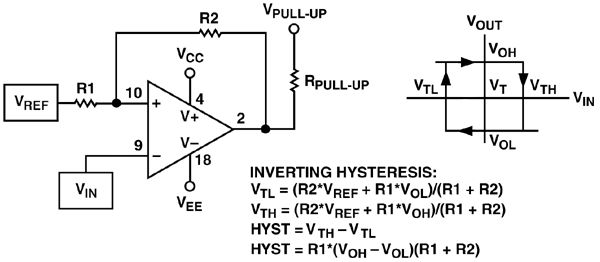

Инверсный вход (вход на −):
$$
V_{TH} = V_{ref} + \left(\frac{R_1}{R_1 + R_2}\right)(V_{high} — V_{ref}) \\
V_{TL} = V_{ref} + \left(\frac{R_1}{R_1 + R_2}\right)(V_{low} — V_{ref})
$$

Гистерезис \( \Delta V \) определяется как:
$$
\Delta V = |V_{TH} — V_{TL}|
$$

Пример расчета

Если задать:

• V_ref = 2.5 В
• R1 = 10 кОм, R2 = 10 кОм
• V_high = 5 В, V_low = 0 В

То:

• V_TH = 3.75 В
• V_TL = 1.25 В
• ΔV = 2.5 В

Визуализация состояний

График показывает поведение выходного напряжения в зависимости от входного сигнала Vin. При достижении V_TH выход переключается вверх, при падении ниже V_TL — вниз. Между порогами происходит удержание текущего состояния, что устраняет дрожание (флаттер) сигнала на выходе.

Области применения:

• Стабильное переключение в условиях шумов.
• Формирование триггерных уровней для аналоговых и цифровых схем.
• Генерация прямоугольных сигналов с помощью RC-цепей.
• Основа триггеров Шмитта и аналоговых компараторов в АЦП и пороговых датчиках.

Дополнительные особенности калькулятора:

• Мгновенный пересчет уровней при изменении параметров.
• Динамическое построение графика V_out от V_in.
• Учет типа входа (инверсный / неинверсный).
• Отображение всех результатов с точностью до 3 знаков.

Советы по использованию

• Для симметричного гистерезиса используйте R1 = R2.
• Увеличение R2 повышает величину гистерезиса при неинверсной схеме.
• Для уменьшения влияния помех уменьшайте гистерезис, но с осторожностью — он не должен быть нулевым.
• Если не уверены в типе компаратора — уточните в его даташите, какой вход используется для обратной связи.

Справочная таблица уровней переключения

Вот справочная таблица для анализа гистерезиса компаратора с положительной обратной связью. Таблица охватывает разные комбинации параметров: тип входа, номиналы резисторов делителя, опорное напряжение, уровни выходного сигнала и рассчитанные уровни переключения.

• Тип входа — указывает, к какому входу подключён сигнал (неинверсный или инверсный).
• V_ref — фиксированное опорное напряжение, задающее средний уровень.
• R1 / R2 — номиналы резисторов в делителе обратной связи.
• V_high / V_low — уровни выхода компаратора.
• V_TH / V_TL — уровни переключения при нарастании и спадании входного сигнала.
• ΔV — ширина гистерезиса, то есть разница между V_TH и V_TL.

Калькулятор гистерезиса — полезный инструмент для студентов, инженеров и разработчиков аналоговых схем, позволяющий быстро оценить параметры компаратора с обратной связью и визуализировать поведение сигнала. Подробнее о проектировании таких схем читайте в справочнике по операционным усилителям.
