Онлайн калькулятор предназначен для расчёта суммарного коэффициента шума NF, шумовой температуры Tn и накопленного шума нескольких каскадов усиления в радиочастотных и низкочастотных цепях. Он помогает оценить как шум каждого каскада влияет на общие параметры системы, что критично для проектирования приёмных устройств, усилителей и чувствительных измерительных приборов.
Как происходит расчёт

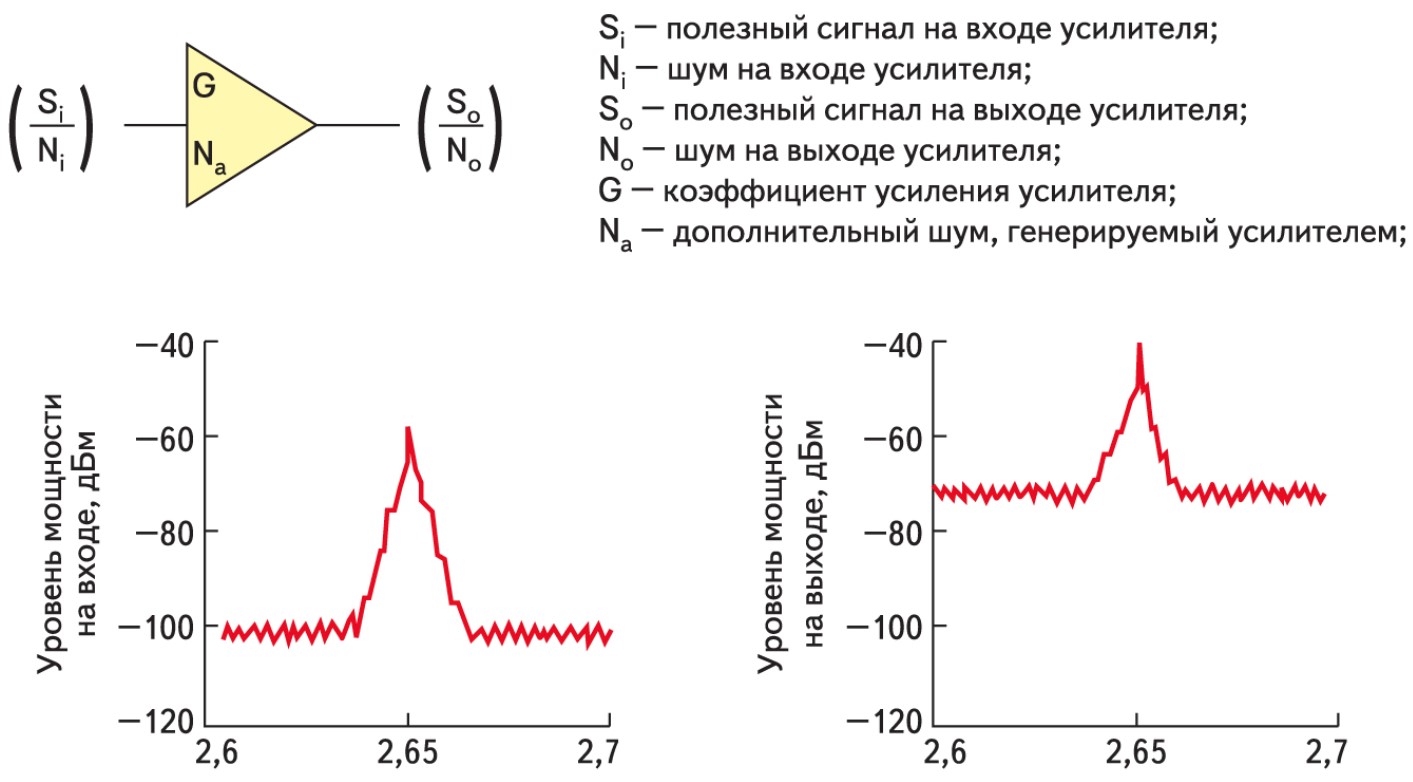

Коэффициент шума (\(NF\)) и шумовая температура (\(T_n\)) характеризуют уровень дополнительного шума, вносимого усилительным каскадом. Суммарный шум всей системы зависит от последовательного соединения нескольких каскадов и рассчитывается по формуле Фриса:
$$
F_\text{общ} = F_1 + \frac{F_2 — 1}{G_1} + \frac{F_3 — 1}{G_1 G_2} +
$$
$$
+ \cdots + \frac{F_n — 1}{G_1 G_2 \cdots G_{n-1}}
$$
где
- \(F_i = 10^{NF_i/10}\) — коэффициент шума \(i\)-го каскада в линейных единицах,
- \(G_i = 10^{Gain_i/10}\) — коэффициент усиления \(i\)-го каскада в линейных единицах,
- \(n\) — число каскадов.
Шумовая температура связана с коэффициентом шума через уравнение:
$$
T_n = T_0 (F — 1)
$$
где T0 — стандартная температура (обычно 290 К).
Таблица примеров расчёта суммарного шумового фактора каскадов:
| Каскад | К шума \(NF_i\), дБ | Усиление каскада \(G_i\), дБ | К шума (лин.) | Усиление (лин.) | Вклад шума в общую цепь |
|---|---|---|---|---|---|
| 1-й | 3.0 | 20 | 2.0 | 100 | 2.0 |
| 2-й | 5.0 | 15 | 3.16 | 31.62 | 0.063 |
| 3-й | 7.0 | 10 | 5.01 | 10 | 0.041 |
| Итого | 2.104 |
Входные параметры
- Число каскадов (1–6).
- Коэффициент шума каждого каскада \(NF_i\) в дБ.
- Коэффициент усиления каждого каскада \(Gain_i\) в дБ.
- Шумовая температура каждого каскада \(T_{n_i}\) в К (автоматически пересчитывается из \(NF_i\) и наоборот).
- Температура источника шума \(T_0\) (по умолчанию 290 К).
Математическая модель
1. Перевод коэффициента шума из дБ в линейные единицы:
$$
F_i = 10^{\frac{NF_i}{10}}
$$
2. Расчёт суммарного коэффициента шума всей цепи (Фрис):
$$
F = F_1 + \frac{F_2 — 1}{G_1} +
$$
$$
+ \frac{F_3 — 1}{G_1 \cdot G_2} + \ldots
$$
3. Обратный перевод в дБ:
$$
NF_\text{общ} = 10 \log_{10} F_\text{общ}
$$
4. Шумовая температура суммарного шума:
$$
T_{n_\text{общ}} = T_0 (F_\text{общ} — 1)
$$
Пример расчёта
Рассмотрим два каскада:
- Первый: \(NF_1 = 2\, \mathrm{дБ}\), \(Gain_1 = 15\, \mathrm{дБ}\)
- Второй: \(NF_2 = 8\, \mathrm{дБ}\), \(Gain_2 = 10\, \mathrm{дБ}\)
Переводим в линейные единицы:
$$
F_1 = 10^{2/10} = 1.58,
$$
$$
G_1 = 10^{15/10} = 31.62
$$
$$
F_2 = 10^{8/10} = 6.31
$$
Считаем суммарный коэффициент шума:
$$
F_\text{общ} = 1.58 + \frac{6.31 — 1}{31.62} = 1.748
$$
Переводим обратно в дБ:
$$
NF_\text{общ} = 10 \log_{10} 1.748 = 2.42\, \mathrm{дБ}
$$
Шумовая температура:
$$
T_{n_\text{общ}} = 290 \times (1.748 — 1) = 218\, K
$$
Особенности работы калькулятора
- Автоматическая связь между коэффициентом шума и шумовой температурой для каждого каскада.
- Поддержка от 1 до 6 каскадов с динамическим добавлением полей.
- График изменения накопленного коэффициента шума по номеру каскада.
- Удобное и быстрое сравнение шумовых характеристик различных усилительных цепей.
Рекомендации
- Первый каскад в цепи оказывает наибольшее влияние на суммарный шум — старайтесь использовать низкошумящие усилители на входе.
- Высокий коэффициент усиления первых каскадов помогает уменьшить влияние шума последующих элементов.
- Для точного расчёта учитывайте реальные параметры компонентов и рабочие температуры.
⚠️ Учтите, что модель идеализирована и не учитывает всех возможных источников шума, таких как нелинейные эффекты, паразитные потери и помехи.
Подробнее о шумовых характеристиках усилителей и методах снижения шума можно почитать в профильной литературе и справочниках по радиотехнике.
