Калькулятор количества и частоты импульсов

Подсчитать число импульсов в пакете легко, если их штук 5-10 и частота следования невелика. А если их сразу 100, и поступают они с большой скоростью? Для решения этого вопроса редакцией сайта Радиосхемы создан онлайн-калькулятор импульсов, который анализирует аудиосигнал с микрофона в реальном времени, определяя кратковременные всплески, превышающие заданный порог. Он показывает количество таких событий и рассчитывает частоту их появления. Этот инструмент полезен для подсчёта щелчков, хлопков, биений и других резких звуков. Можно подавать сигнал от источника прямо на микрофонный вход (через развязывающую RC-цепочку).

⚙️ Принцип работы

Калькулятор анализирует форму аудиосигнала, извлекая мгновенную амплитуду и сравнивая её с заданным порогом:

• Если амплитуда выше порога,
• И если прошло достаточно времени с предыдущего импульса (по таймеру),
• То срабатывает счётчик импульсов.

Нижняя часть программы показывает график амплитуды аудиосигнала. Он помогает визуально наблюдать пики, соответствующие импульсам, и регулировать параметры для точного распознавания.

📏 Настраиваемые параметры

• Порог чувствительности (\(0 \ldots 1\)) — минимальная амплитуда, при которой считается импульс.
• Минимальный интервал (мс) — защита от срабатывания на одно и то же событие несколько раз.

Оба параметра можно менять в реальном времени — это позволяет подстроиться под разные звуковые условия.

📊 Выводимые значения

Калькулятор показывает общее количество импульсов и текущую частоту их появления. Расчёт частоты осуществляется по формуле:

$$
f = \frac{n — 1}{t}
$$

Где:

• \(n\) — количество зарегистрированных импульсов,
• \(t\) — общее время между первым и последним импульсами (в секундах).

Амплитуда измеряется по формуле:

$$
a_i = \left| \frac{x_i — 128}{128} \right|
$$

где \(x_i\) — значение из аудио-буфера (в диапазоне 0–255).

Таблица: Частота – Время – Количество импульсов:

Примечание: Период = 1 / Частота, выражен в миллисекундах (мс).

🖥 Примеры применения

Вы можете использовать калькулятор для:

• Подсчёта количества щелчков пальцами
• Фиксации стуков, ударов, сигналов
• Анализа периодичности механических или биологических сигналов
• В электромеханике, для подсчёта оборотов механизмов или числа зубцов шестеренок

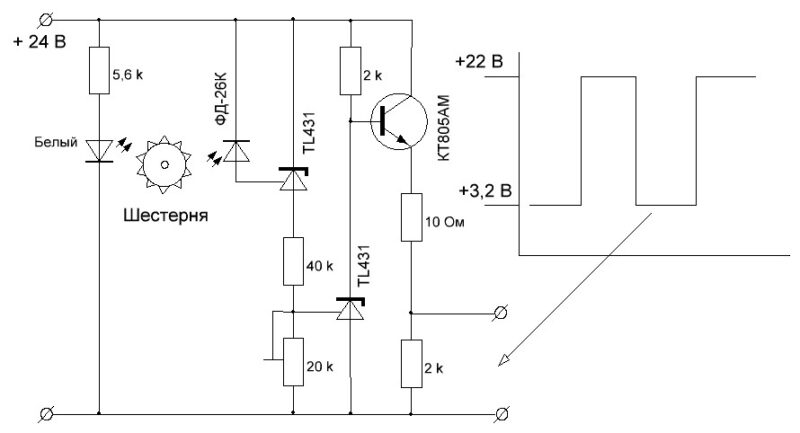

Вот схема формирователя импульсов, собранного на основе фотодиода, транзистора и опорных стабилизаторов TL431. Она предназначена для оптического детектирования движения (вращения) шестерни и формирования цифровых прямоугольных импульсов на выходе.

✅ Источник света и приёмник:

• Белый светодиод освещает шестерню.
• ФД-26К — фотодиод, регистрирующий отражённый или прерываемый свет от зубцов шестерни.
• При вращении шестерни свет периодически прерывается, создавая модулированный световой поток на фотодиоде.

✅ Сигнальный тракт:

• Сигнал от ФД-26К идёт через делитель и стабилизаторы TL431, образуя пороговое сравнение уровня освещённости.
• TL431 действует как аналоговый компаратор — формирует резкое переключение в ответ на изменение сигнала с фотодиода.

✅ Каскад усиления и формирования:

• Транзистор КТ805АМ усиливает сигнал и формирует прямоугольный импульс с уровнями около +3.2 В и +22 В (судя по выходному графику).
• Резистор 10 Ом в эмиттере помогает задать токовую нагрузку и формировать низкий уровень.

Фотодиоды можно ставить разные. Резистором подстраиваем форму выходного прямоугольного сигнала. На выходе получаем чёткие прямоугольные импульсы, соответствующие прохождению зубцов шестерни мимо фотодатчика. Их можно подавать в микроконтроллер или в данный онлайн-калькулятор импульсов, чтобы считать: об/мин (если известен диаметр или количество зубьев), частоту вращения, количество событий. Если подключить выход этой схемы к звуковому входу (через делитель напряжения или защитный каскад), онлайн-калькулятор импульсов сможет:

1. Регистрировать каждый импульс как событие.
2. Считать общее число оборотов, если известно количество зубцов.
3. Рассчитывать частоту вращения (в об/сек или Гц).
4. В реальном времени отображать скорость вращения, как частоту импульсов.

⚠️ Важно при подключении к ПК

Выходной сигнал (до +22 В) нельзя напрямую подавать на звуковую карту — нужно использовать делитель или защитный ограничитель (например, делитель до 1 В и диоды к 3.3 В). Альтернатива — передавать импульсы через микроконтроллер (Arduino, ESP32), который формирует безопасный звуковой или цифровой сигнал.

📎 Примечание. На мобильных устройствах включена автоматическая регулировка усиления (АРУ), поэтому возможны колебания чувствительности. Для точных измерений рекомендуется использовать ПК с внешним микрофоном.

Если же нужен онлайн инструмент для формирования точной последовательности, количества и частоты пакетов импульсов — используйте вот эту программу.
