Практическое руководство по калькулятору двускатной, односкатной, вальмовой и плоской крыши. Программа превращает набор ваших исходных данных — длину и ширину здания, свес, уклон, размеры листа кровли, размеры деревянных элементов и цены на материалы — в конкретные цифры, удобные для заказа и логистики. Вы видите не только площадь крыши «по плану», но и фактическую площадь с учётом наклона скатов; не только цену покрытия «за метр квадратный», но и примерное количество листов, которое нужно закупить с запасом. 3D-просмотр показывает, как будет выглядеть крыша в объёме: где проходит конёк, как размещаются стропила, где идут торцевые и диагональные стропила у вальмы. Это сокращает риски, когда бригада приходит на объект — вы уже заранее видите критические места, понимаете, где требуются нарожники или дополнительные скобы.
✍ Сервис экономит время: вместо десятка ручных подсчётов вы получаете готовые значения и таблицу сметы. Это особенно полезно при сравнении нескольких вариантов: изменили шаг стропил, поменяли размер листа черепицы или цену покрытия — и сразу получили новую цифру по стоимости.

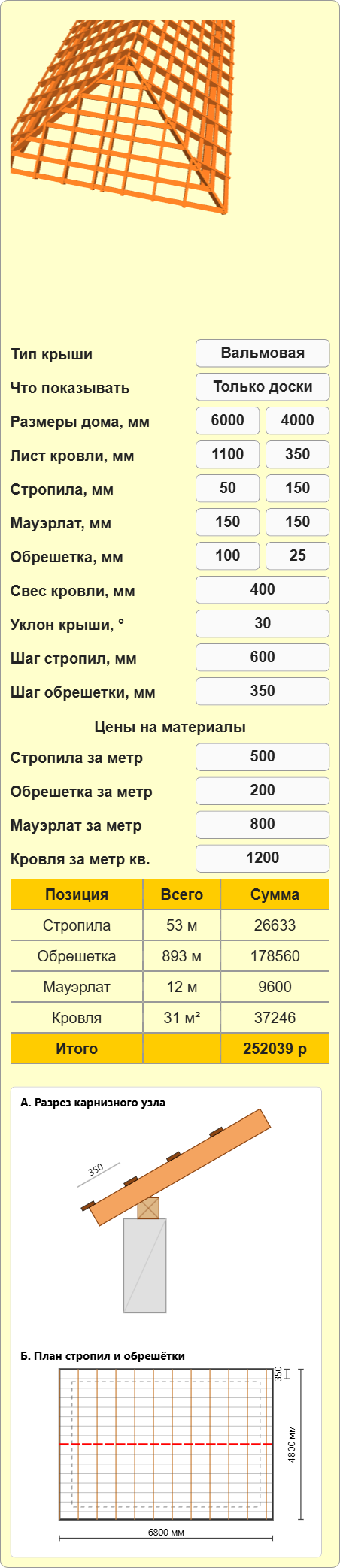

Что делает калькулятор
- Получает геометрию дома: длину \(L\), ширину \(W\), свес \(o\) и уклон \(\alpha)\ в градусах.
- Вычисляет геометрию скатов (длины стропил, высоты подъёма конька и проекции).
- Считает площадь покрытия (фактическую, с учётом наклона).
- Определяет суммарную длину стропил, длину обрешётки и длину мауэрлата.
- Рассчитывает количество листов покрытия по заданным размерам листа (ширина × длина) с учётом нахлёстов.
- Подсчитывает примерную смету по позициям: стропила, обрешётка, мауэрлат, покрытие (цены вводите вы).
- Готовит данные для заказа — метры, листы, ориентировочные суммы.
Перед заказом материалов проверьте логистику доставки и условия хранения на площадке: уточните длину и ширину поддонов у поставщика, возможности подъёма на этаж или к месту разгрузки, а также порядок привоза разных позиций так, чтобы тяжёлые и громоздкие элементы прибыли в первую очередь, а хрупкие листы — в последнюю. Неправильная последовательность привоза часто превращает запланированный запас в урон от погодного воздействия и складских повреждений; заранее согласуйте с бригадой, где будут временно храниться пачки и как быстро они будут распаковываться и укладываться на кровлю.
📐 До начала монтажа обязательно выполните контрольные обмеры на объекте: даже смещение стены на 10–20 мм в длине или выпуклость фасада меняет число листов и расположение стропил, а скрытые элементы (короб дымохода, вентиляционные каналы, армированные пояса) требуют корректировок в раскладке. Отклонения на практике не исправляются «на глаз» — поправки на месте должны быть документированы и внесены в заказ материалов, иначе при распиловке на крыше вы получите лишние отходы и дополнительные перекосы при креплении.
При планировании последовательности работ ориентируйтесь не только на монтажные операции, но и на совместимость материалов: гидроизоляция и пароизоляция монтируются перед устройством несущих слоёв, элементы контробрешётки должны обеспечить правильный вентиляционный зазор, а крепёж и планки под конёк подбираются с учётом толщины и типа покрытия. Ошибки в порядке работ приводят к переработкам — переразметке стропил, переделке обрешётки или демонтажу уложенных листов; экономия времени на этапе подготовки почти всегда оборачивается потерями при монтаже.
Вводимые параметры
Вы вводите реальные размеры в миллиметрах и цены за метр/м². Для корректности вводите: длину дома и ширину в плане (мм), свес (мм), уклон в градусах, размеры листа покрытия (рабочая ширина и рабочая длина/шаг), размеры деревянных элементов (ширина × высота для стропил, мауэрлата, обрешётки), шаг стропил и шаг обрешётки, цены по позициям. Калькулятор переводит мм → м автоматически (деление на 1000) и использует метры в формулах. Всегда вводите рабочую (эффективную) ширину листа с учётом нахлёста, если знаете её.
Формулы базовые
- угол в радианах: \(\varphi = \alpha \cdot \frac{\pi}{180}\).
- подъём для двускатной: \(h = \frac{W}{2}\tan\varphi\).
- длина ската (по поверхности) для двускатной:
\(\ell = \sqrt{( \frac{W}{2} + o )^{2} + h^{2}}\). - площадь крыши (двускатная): \(A = 2 \cdot \ell \cdot L\).
- площадь крыши (односкатная): \(A = \ell \cdot L\), где \(\ell = \sqrt{(W + o)^{2} + (W\tan\varphi)^{2}}\) (вводите корректно проекции).
- плоская крыша: \(A = (W + 2o) \cdot (L + 2o)\).
- приблизительная площадь с запасом: \(A_{\text{with_waste}} = A \cdot (1 + \delta)\), \(\delta\) ≈ 0.05–0.12 по ситуации.
- количество стропил (примерно вдоль длины): \(N_{\text{per_side}} = \left\lceil \frac{L}{s_{\text{raf}}} \right\rceil + 1\). Для двускатной — умножить на 2.
- суммарная длина стропил: \(L_{\text{rafters}} = N_{\text{total}} \cdot \ell\).
- количество обрешётки вдоль ската: \(N_{\text{batten}} = \left\lceil \frac{\ell}{s_{\text{batten}}} \right\rceil\). Общая длина обрешётки ≈ \(N_{\text{batten}} \cdot (L + подход)\).
- рабочая ширина листа: \(w_{\text{eff}} = w_{\text{nom}} — \text{overlap}_w\).
- рабочая длина листа: \(d_{\text{eff}} = d_{\text{nom}} — \text{overlap}_d\).
- число листов в поперечнике (по ширине ската): \(n_w = \left\lceil \frac{\text{скат_ширина_по_проекции}}{w_{\text{eff}}} \right\rceil\).
- число листов по длине ската: \(n_d = \left\lceil \frac{\ell}{d_{\text{eff}}} \right\rceil\).
- итоговое число листов для одного ската: \(n = n_w \cdot n_d\). Для двускатной — умножить на 2.
- стоимость позиции: \(C = Q \cdot P\), где \(Q\) — объём/длина/площадь, \(P\) — ваша цена за единицу.
- итоговая смета: \(C_{\text{total}} = \sum C_{i}\) — по всем позициям.
Программа последовательно строит виртуальную геометрию. Сначала переводит ваши входные величины в метры. Затем по выбранному типу крыши (двускатная, односкатная, вальмовая, плоская) формирует скаты: вычисляет подъём конька, качающуюся длину стропил и их проекцию. Для двускатной и односкатной применяется тригонометрия: тангенс уклона даёт вертикальную составляющую, гипотенуза даёт длину ската. Площадь покрытия — это произведение длины ската на длину дома (с учётом количества скатов). После этого считается количество стропил по шагу, количество реек обрешётки, затем — количество листов покрытия по рабочим размерам листа и, наконец, суммарные метры и стоимость по каждой позиции. Таблица результата выводит числа с единицами. Для практического заказа применяется округление вверх: листы — целые, стропила и рейки часто округляют с учётом целых длины бруса и распила.
Контрольные расчёты и примеры
Пример: двускатная, \(L=6{,}0\ \text{м}\), \(W=4{,}0\ \text{м}\), \(o=0{,}4\ \text{м}\), \(\alpha=30^\circ\).
- \(\varphi = 30^\circ \cdot \pi/180 = 0{,}5236\ \text{рад}\).
- \(h = \frac{4{,}0}{2}\tan(0{,}5236) = 1{,}1548\ \text{м}\).
- \(\ell = \sqrt{(2{,}0+0{,}4)^2 + 1{,}1548^2} = 2{,}66\ \text{м}\).
- \(A = 2 \cdot 2{,}664 \cdot 6{,}0 \approx 31{,}97\ \text{м}^2\).
Если шаг стропил \(s_{\text{raf}} = 0{,}6\ \text{м}\): \(N_{\text{per_side}} = \lceil 6{,}0/0{,}6\rceil + 1 =11\), итого \(N_{\text{total}}=22\). Суммарная длина стропил \(=22\cdot 2{,}664 \approx 58{,}61\ \text{м}\).
Погодные условия влияют на качество работ сильнее, чем кажется: низкая температура изменяет пластичность кровельных уплотнителей и битумных материалов, повышенная влажность препятствует правильному прилипанию клеевых слоёв, а сильный ветер опасен при подъёме листов на крышу. Планируйте работу так, чтобы критические операции — раскрой листов, крепление длинных панелей и установка торцевых планок — выполнялись в благоприятный промежуток погоды; храните материалы под навесом и следите за тем, чтобы температура хранения соответствовала рекомендациям производителя.
👉 Безопасность должна быть частью сметы: ограждения, страховочные точки, леса или передвижные подмости и средства индивидуальной защиты не только снижают риск несчастных случаев, но и ускоряют монтаж за счёт упорядоченного доступа к рабочим зонам. Набор защитных мер определяется конфигурацией скатов и высотой подъёма; экономия на ограждениях увеличивает риски простоя и штрафов, а также накладывает дополнительные затраты на исправление последствий.
Уход за крышей после монтажа продлевает срок службы всех слоёв и снижает число внеплановых ремонтов: регулярная проверка крепежа и прилеганий после зимы и сильных штормов, очистка желобов и водостоков от мусора, а при необходимости — локальная замена деформированных планок. Периодичность осмотров зависит от материала и климата, но плановая ревизия не реже одного раза в год позволяет выявить проблемные места до появления протечек.
Количество листов покрытия
Калькулятор берет рабочие размеры листа: эффективную ширину и длину. Для каждого ската считается, сколько листов требуется по ширине (перекрытие по карнизу/грaнице) и по длине (сколько листов по длине ската с учётом продольного нахлёста). Результат выводится как целое число листов с запасом, если вы включаете процент отхода. В итоговой таблице добавляется строка «Лист(ов) покрытия» с количеством и суммой по цене за м² (или при желании — цена за лист, если введёте таковой параметр). Для удобства в таблицу добавьте столбец «Количество листов»: формула для отображения — \(N_{\text{sheets}} = \sum_{\text{скаты}} \left\lceil \frac{\text{ширина_ската}}{w_{\text{eff}}}\right\rceil \cdot \left\lceil \frac{\ell}{d_{\text{eff}}}\right\rceil\).
Справочные таблицы
Таблица 1 — Материалы кровли
| Материал | Масса | Реком. шаг стропил | Примечание |
|---|---|---|---|
| Металлочерепица | 3.5–6.5 кг/м² | 600–1000 мм | Рабочая ширина с учётом нахлёста ≈1100 мм |
| Гибкая битумная черепица | 6–8 кг/м² | 300–600 мм | Требует сплошной или почти сплошной обрешётки |
| Профлист (профнастил) | 3–8 кг/м² | 400–800 мм | Шаг зависит от высоты профиля и нагрузки |
| Фальцевая кровля (лист) | 4–6 кг/м² | 400–800 мм | Часто полосами, требует усиленной обрешётки/контробрешётки |
| Керамическая черепица | 40–60 кг/м² | 300–400 мм | Тяжёлая; нужна расчётная несущая система |
| Композитная черепица | 4–6 кг/м² | 400–800 мм | Монтаж как металлочерепица, но обращать внимание на крепёж |
| Ондулин / волнистые листы | 1.5–3 кг/м² | 300–600 мм | Лёгкий материал, частая обрешётка |
| Сэндвич-панели | 10–40 кг/м² | заводское крепление | Монтаж по инструкции производителя |
Таблица 2 — Деревянные элементы и размеры
| Элемент | Типовые сечения | Рекомендуемый шаг | Применение |
|---|---|---|---|
| Стропила (несущие) | 50×150, 60×180, 60×200 мм | 400–1200 мм (в зависимости от покрытия/нагрузки) | Основная несущая балка ската |
| Мауэрлат | 150×150, 200×150, 200×200 мм | укладывается по периметру | Опирается на стену, фиксирует систему |
| Коньковая балка | 150×150, 200×200 мм | по длине конька | Передаёт нагрузки на центральную часть |
| Обрешетка (рейка) | 25×50, 25×100, 30×50 мм | шаг зависит от листа кровли (20–350 мм) | Под фальц/металл — реже; под гибкую — сплошная |
| Контробрешётка | 30×50, 40×50 мм | по месту | Вентиляционный зазор и крепление обрешётки |
| Нарожники/усиленные стропила | 60×160, 80×200 мм | по месту (чаще в ендовах) | Для переноса нагрузок в сложных местах |
| Подкладочный настил/сплошной настил | доска 25–40 мм или ОСБ | сплошной | Для гибкой черепицы и дополнительной жёсткости |
| Подкосы/раскосы | 50×50, 50×100 мм | по месту | Жёсткость конструкции, предотвращение прогиба |
Таблица 3 — Частые дефекты и ошибки
| Проблема | Причина | Исправление | Рекомендация |
|---|---|---|---|
| Протечки в ендове/коньке | Неправильный нахлёст, плохая герметизация | Усилить фальц/замена уплотнений, локальный перекрывающий ремонт | Проектная проверка ендов; качественная гидроизоляция |
| Прогиб стропил | Недостаточное сечение или большая пролётность | Временные подпоры + расчёт и замена/усиление стропил | Выбор сечения по расчёту и ограничение пролётов |
| Конденсат и плесень в подкровельном пространстве | Отсутствие вентиляции, пароизоляции | Улучшить вентиляцию; временно высушить и обработать | Обязательная контробрешётка и пароизоляция с вентиляционными продухами |
| Листы кровли расходятся/зазоры по кромкам | Неправильный свес/нахлёст, усадка | Перепроверить нахлёсты, подтянуть крепёж | Проектировать нахлёсты по типу материала и климату |
| Шумы/свист при ветре | Недостаточная фиксация листов или велики зазоры | Перетянуть крепёж, подложить уплотнители | Правильный шаг креплений и уплотнений |
| Недостаточная несущая способность под тяжелую черепицу | Неправильная оценка нагрузки | Установить дополнительные балки/усилить стропильную систему | Проводить расчёт по полным нагрузкам (снег/ветер) |
| Неравномерный шаг обрешётки | Ошибка при монтаже, отсутствие шаблона | Перераспределить ряды или добавить ряды | Использовать шаблон/шнур для контроля шага |
| Неправильный уклон для типа покрытия | Несоответствие минимальному уклону | Замена покрытия или устройство дополнительной защиты | Следовать рекомендациям производителя покрытия |
| Отсутствие утепления/точек промерзания | Ошибки в слоёности перекрытия | Добавить утеплитель и пароизоляцию | Проектирование с учётом теплотехнических требований |
| Неправильная организация водоотвода | Недостаточный свес или уклон желобов | Временное перенаправление воды, улучшение стока | Проектирование водосточной системы по нормам |
Правильная организация вентиляции и теплоизоляции критически важна для предотвращения точек росы в подкровельном пространстве и для равномерного распределения теплового потока: избыточное утепление без вентиляции ведёт к накоплению влаги и гниению деревянных элементов, а недостаток изоляции создаёт перепады температур и потери тепла. При проектировании учитывайте направление ветра, возможные тепловые мосты и место вывода вентиляционных каналов — это поможет избежать перерасхода материалов и увеличит энергоэффективность здания.
Практические рекомендации
- Всегда указывайте рабочие размеры листа (с учётом нахлёстов).
- Для раскроя закладывайте запас 5–12 % в зависимости от сложности и количества обрезков.
- Проверяйте, совпадает ли шаг обрешётки с рекомендацией производителя покрытия.
- При больших пролётах уточняйте у инженера допустимый шаг стропил.
- Для точной сметы добавьте позиции: крепёж, планки, паро/гидроизоляция, коньковые элементы.
Типичные ошибки: путаница единиц (мм ↔ м), ввод номинальных размеров листа без учёта нахлёстов, ввод шага стропил, неподходящего для выбранного покрытия. Всегда сверяйте: площадь в результате должна быть больше проекции плана; суммарная длина стропил должна быть положительным числом и согласовываться с визуальным просмотром.
При выборе декоративных и завершающих элементов обращайте внимание не только на внешний вид, но и на совместимость по материалу и коэффициенту расширения: разные металлы в контакте ускоряют коррозию, а несоответствие жёсткости планок и основного покрытия приводит к шумам и преждевременным деформациям. Согласуйте финишные решения с подрядчиком и производителем покрытия, чтобы окончательные детали усиливали долговечность системы, а не создавали новые технические проблемы.
Формулы сметы и округления
- \(C_{\text{rafters}} = L_{\text{rafters}}\cdot P_{\text{rafters/m}}\)
- \(C_{\text{battens}} = L_{\text{battens}}\cdot P_{\text{battens/m}}\)
- \(C_{\text{mauerlat}} = L_{\text{mauerlat}}\cdot P_{\text{mauerlat/m}}\)
- \(C_{\text{roof}} = A \cdot P_{\text{roof/m}^2}\)
- \(C_{\text{total}} = C_{\text{raft}} + C_{\text{batt}} + C_{\text{mau}} + C_{\text{roof}}\)
Округления: длины — 2 знака после точки (метры), листы — целые вверх, суммы — целые (рубли).
👉 Если проект содержит большие пролёты, сложные формы (вальмы с выступами, сильно пересекающиеся ендовы), если на крыше предполагается механизм обслуживания или несущие элементы нестандартных размеров, требуется расчёт ветровых и снеговых нагрузок — обратитесь к инженеру. Калькулятор ведь даёт ориентировочную геометрию и смету, и естественно не заменяет расчёт прочности.
Краткая памятка для пользователя
- Вводите размеры в мм; калькулятор переводит в м.
- Указывайте рабочие размеры листа (эффективные после нахлёстов).
- Шаг стропил и шаг обрешётки указывайте согласно рекомендациям покрытия.
- Проверяйте 3D-просмотр: стропила должны быть параллельны, покрытие — поверх досок.
- Для заказа округляйте листы вверх и добавляйте запас 5–12 %.
- Смета = сумма позиций; проверьте наличие дополнительных элементов (планки, метизы).
Итого, программа — инструмент быстрого планирования и предварительной сметы. Используйте формулы для проверки, вводите рабочие размеры листов и шагов, сверяйтесь с 3D-просмотром и не забывайте про запас на отходы и дополнительные элементы.
Используемая литература
- «Стропильные системы и кровли» — А. А. Савельев
- «Справочник кровельщика» — В. Б. Белевич
- «Кровельные работы» — А. И. Долгих, С. А. Долгих
- «Крыши и кровли» — В. М. Жабцев
- «Деревянные конструкции. Проектирование и устройство» — Н. Н. Назаров (учебное пособие/справочник)
- «Технология строительного производства» — коллектив авторов (практическое руководство по монтажу кровель и конструкций)
- «Справочник по кровельным материалам» — под ред. (руководство по материалам и их свойствам)
- «Монтаж кровельных покрытий» — практическое пособие (авторы — специалисты по монтажу кровель)
- СНиП / СП по нагрузкам и кровельным конструкциям (региональные своды правил и стандарты: СНиП 2.01.07-85 и соответствующие СП)
