Этот калькулятор предназначен для расшифровки маркировки SMD-компонентов — резисторов и конденсаторов. Он помогает определить номинал элемента по его цифровому или буквенно-цифровому коду, который обычно нанесён на корпус миниатюрных компонентов. Поддерживает как стандартные однозначные, трёх и четырёхзначные коды, так и более сложные двойные форматы, часто встречающиеся на мелких или точных компонентах, с учётом параллельного или последовательного их соединения.
Какие компоненты поддерживаются
- SMD-резисторы — с кодами в формате 103, 472, 49C, 12C и прочие.
- EIA-96 резисторы — с 3-значным кодом и буквой-множителем, например 49C, 15B
- SMD-конденсаторы — с числовой маркировкой (например 104) или буквенной (например 4n7, 100p, 0.1u)
Поддержка двойной маркировки
- Возможность вводить два кода с выбором способа их сборки (последовательно или параллельно).
- Автоматический расчёт эквивалентного сопротивления или ёмкости для таких комбинаций.

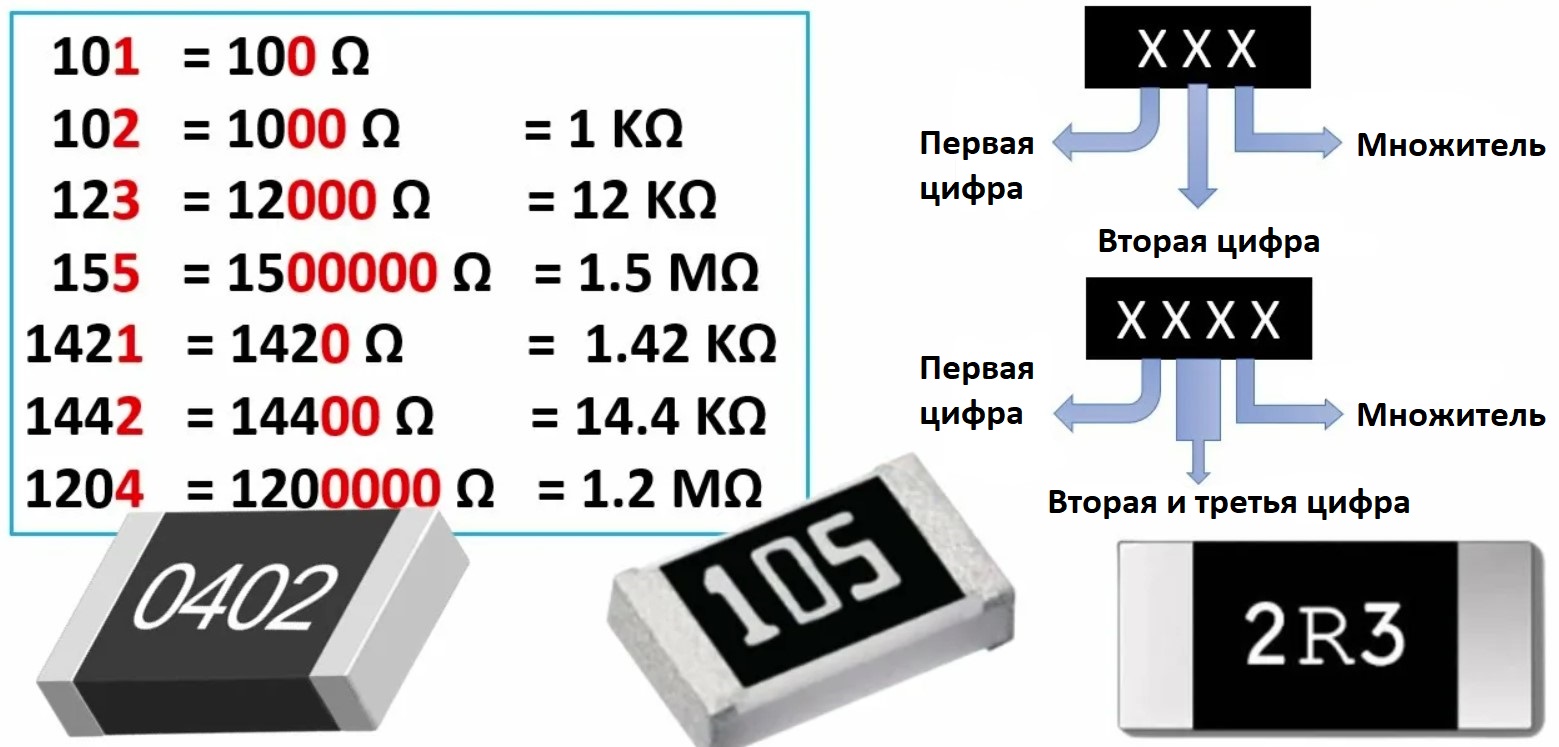

Поддержка 4-значной маркировки резисторов
- Формат: первые три цифры — это значащие цифры, четвёртая — множитель степени 10. Это расширение к привычному трёхзначному формату, где первые 2 цифры значащие, третья — множитель.
Как работает определение номинала
Калькулятор автоматически распознаёт формат введённого кода и выводит результат в удобной форме:
- Для резисторов используется стандартная 3-цифровая система (например, 104 означает \( 10 \times 10^4 = 100,000~\Omega \))
- Поддерживается система EIA-96 с высокой точностью (±1%)
- Для конденсаторов результат отображается в пФ, нФ или мкФ в зависимости от номинала
- Распознаются обозначения с буквами: R в резисторах и n/u/p в конденсаторах
Таблица кодировок SMD резисторов
| Код | Значение (Ом) | Примечание |
|---|---|---|
| 100 | 10 | Стандартная (10×10⁰) |
| 102 | 1000 | 10×10² = 1 кОм |
| 104 | 100000 | 10×10⁴ = 100 кОм |
| 471 | 470 | 47×10¹ = 470 Ом |
| 000 | 0 | Перемычка |
| 49C | 31600 | EIA-96: 316×100 = 31.6 кОм |
| 15B | 1400 | EIA-96: 140×10 = 1.4 кОм |
| 68E | 499000 | EIA-96: 499×1000 = 499 кОм |
Коды-множители (EIA-96)
| Буква | Множитель | Пример |
|---|---|---|
| Z | ×0.001 | 68Z = 499×0.001 = 0.499 Ом |
| Y | ×0.01 | 68Y = 499×0.01 = 4.99 Ом |
| R | ×0.1 | 68R = 499×0.1 = 49.9 Ом |
| A | ×1 | 68A = 499 Ом |
| B | ×10 | 68B = 4.99 кОм |
| C | ×100 | 68C = 49.9 кОм |
| D | ×1000 | 68D = 499 кОм |
| E | ×10000 | 68E = 4.99 МОм |
| F | ×100000 | 68F = 49.9 МОм |
Примеры буквенной маркировки (резисторы)
| Код | Значение |
|---|---|
| 4R7 | 4.7 Ом |
| 0R22 | 0.22 Ом |
| 1R0 | 1.0 Ом |
| R10 | 0.1 Ом |
Таблица кодировок конденсаторов
| Код | Значение | Формула |
|---|---|---|
| 100 | 10 пФ | 10×10⁰ |
| 104 | 100000 пФ | 100×10⁴ = 0.1 мкФ |
| 472 | 4700 пФ | 47×10² = 4.7 нФ |
| 105 | 1000000 пФ | = 1 мкФ |
Буквенные обозначения (аналоговые)
| Код | Значение |
|---|---|
| 4n7 | 4.7 нФ |
| 100p | 100 пФ |
| 0.1u | 0.1 мкФ |
| 22μ | 22 мкФ |
Кому нужен калькулятор
Если вы собираете, чините или проектируете электронные схемы, то иногда сталкиваетесь с компонентами в корпусах без явных обозначений. Калькулятор помогает безошибочно определить номинал детали по кодировке:
- 📟 Радиолюбителям — быстро идентифицировать детали на плате
- 🛠️ Инженерам и техникам — для проверки правильности монтажа
- 📘 Обучающимся — для практики чтения маркировки
Преимущества использования
- Быстрый результат без поиска таблиц
- Распознавание сразу нескольких форматов
- Удобен для мобильного и настольного использования
Просто введите код, указанный на корпусе компонента, и нажмите «Рассчитать». Результат появится сразу. Дополнительно советуем изучить особенности работы с планарными деталями.
