Калькулятор мультивибратора

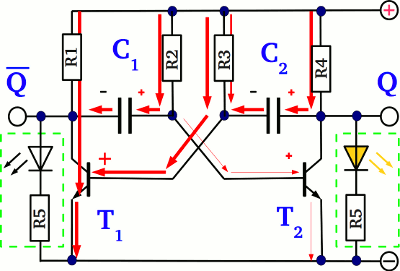

Схема мультивибратора

Данный калькулятор позволяет рассчитать номиналы резисторов и конденсаторов для симметричного мультивибратора с заданным напряжением питания, частотой и током нагрузки. Мультивибратор — это генератор импульсов с двумя транзисторами, которые поочерёдно открываются и закрываются, создавая мигающий сигнал на выходах. Частота зависит от времени заряда и разряда конденсаторов через базовые резисторы.

Как пользоваться калькулятором

  1. Введите напряжение питания \(V_{CC}\) в вольтах (обычно от 3 В и выше).
  2. Задайте желаемую частоту генерации в герцах (Гц).
  3. Укажите ток нагрузки на выходе (ток светодиодов или других нагрузок) в миллиамперах.
  4. Введите базовые резисторы \(R_2\) и \(R_3\) (рекомендуется не менее 1 кОм).
  5. Нажмите кнопку «Рассчитать», чтобы получить значения коллекторных резисторов \(R_1\) и \(R_4\), а также номиналы конденсаторов.

Основные формулы мультивибратора

Частота мультивибратора определяется приближённой формулой:

$$
f = \frac{1}{\ln(2) \cdot C \cdot (R_2 + R_3)}
$$
где

  • \(f\) — частота генерации (Гц),
  • \(C\) — емкость конденсаторов (Ф),
  • \(R_2, R_3\) — базовые резисторы (Ом).

Коллекторные резисторы рассчитываются исходя из тока нагрузки \(I_{load}\) и напряжения питания \(V_{CC}\):

$$
R_1 = R_4 = \frac{V_{CC}}{I_{load}}
$$
где ток нагрузки \(I_{load}\) в амперах.

Пример расчёта

  • Пусть \(V_{CC} = 9\,В\),
  • частота \(f = 2\,Гц\),
  • ток нагрузки \(I_{load} = 20\,мА\),
  • базовые резисторы \(R_2 = R_3 = 10\,кОм\).

Расчёт конденсатора:

$$
C = \frac{1}{\ln(2) \cdot f \cdot (R_2 + R_3)}
$$
$$
\approx \frac{1}{0.693 \times 2 \times 20000} \approx 36\,\mu F
$$

Расчёт коллекторных резисторов:

$$
R_1 = R_4 = \frac{9}{0.02} = 450\,\Omega
$$

Типовые частотозадающие элементы для мультивибратора (1 Гц – 20 кГц):

Частота (Гц) C (мкФ) R (кОм) Номиналы (C × R)
1 100 150 100 µF × 150 kΩ
3 47 47 47 µF × 47 kΩ
10 10 15 10 µF × 15 kΩ
30 4.7 4.7 4.7 µF × 4.7 kΩ
100 1.0 1.5 1 µF × 1.5 kΩ
300 0.47 470 0.47 µF × 470 Ω
1 000 0.1 15 0.1 µF × 15 kΩ
3 000 0.047 4.7 0.047 µF × 4.7 kΩ
10 000 0.01 1.5 0.01 µF × 1.5 kΩ
20 000 0.0047 1 0.0047 µF × 1 kΩ

Для более упрощенного расчёта частоты приблизительно действует формула:

$$
f = \frac{1}{0.7 \times R \times C}
$$

где \(R\) — в омах, \(C\) — в фарадах.

Пример: при \(C=10\,\mu F\) и \(R=15\,k\Omega\) частота будет около 10 Гц.

Рекомендации

  • Минимальные значения базовых резисторов должны быть не менее 1 кОм для защиты транзисторов и правильной работы.
  • Коллекторные резисторы рассчитываются по току нагрузки и не задаются пользователем вручную.
  • Для стабильной работы выбирайте качественные конденсаторы с малым ESR.
  • Обратите внимание на максимальный ток светодиодов и напряжение питания.

Таблица популярных транзисторов для мультивибратора

Тип Макс. ток (Ic) Макс. напр. (Vce) Российские Зарубежные
NPN до 100 мА до 40 В КТ315, КТ3102, КТ361 (PNP), КТ209 2N3904, BC547, 2N2222, 2N4401, MPS2222A
 PNP до 100 мА до 40 В КТ361, КТ209, КТ3107 2N3906, BC557, MPS2228
NPN до 1 А до 60 В КТ814, КТ817, КТ819 TIP31, 2N3055, BD139, BD135
PNP до 1 А до 60 В КТ816, КТ815, КТ818 TIP32, BD140, BD136
NPN до 100 мА до 50 В КТ3102, КТ368 2N2222, BF199, BF494
PNP до 100 мА до 50 В КТ3107, КТ368 2N2907, BF200

Примечание: Для стандартных мультивибраторов чаще всего используют маломощные NPN/PNP пары, например КТ315/КТ361 или 2N3904/2N3906. Для более мощных схем — средней мощности транзисторы из списка. Подробнее о работе схемы и её возможностях советуем прочитать эту статью.
