Параллелепипед — это одна из самых распространенных геометрических форм в нашей жизни. С ним мы сталкиваемся повсюду: от обычной коробки на складе до фундаментных блоков при строительстве дома или сложных металлических деталей в машиностроении. Наш интерактивный 3D калькулятор создан для того, чтобы максимально упростить процесс проектирования и инженерных расчетов, исключая человеческий фактор и ошибки при работе с формулами вручную. Теперь вам не нужно вспоминать школьную геометрию или искать справочники плотностей материалов. Все необходимые инструменты для профессионального анализа геометрии собраны в одном интерфейсе.
Удобный 3D визуализатор для расчетов
Главная проблема обычных текстовых калькуляторов заключается в отсутствии наглядности. Когда вы вводите цифры, сложно представить, как именно меняется пропорция объекта. Интерактивная 3D модель позволяет мгновенно увидеть результат изменений. Это особенно важно, когда речь идет о наклонных конструкциях или деталях со сложной внутренней полостью. Вы можете вращать объект, рассматривать его под разными углами и сразу понимать, как параметры длины, ширины и высоты соотносятся друг с другом. Такая визуализация помогает избежать банальных ошибок, когда значения перепутаны местами, что в реальности могло бы привести к порче дорогостоящих материалов.
Виды конструкций и их особенности

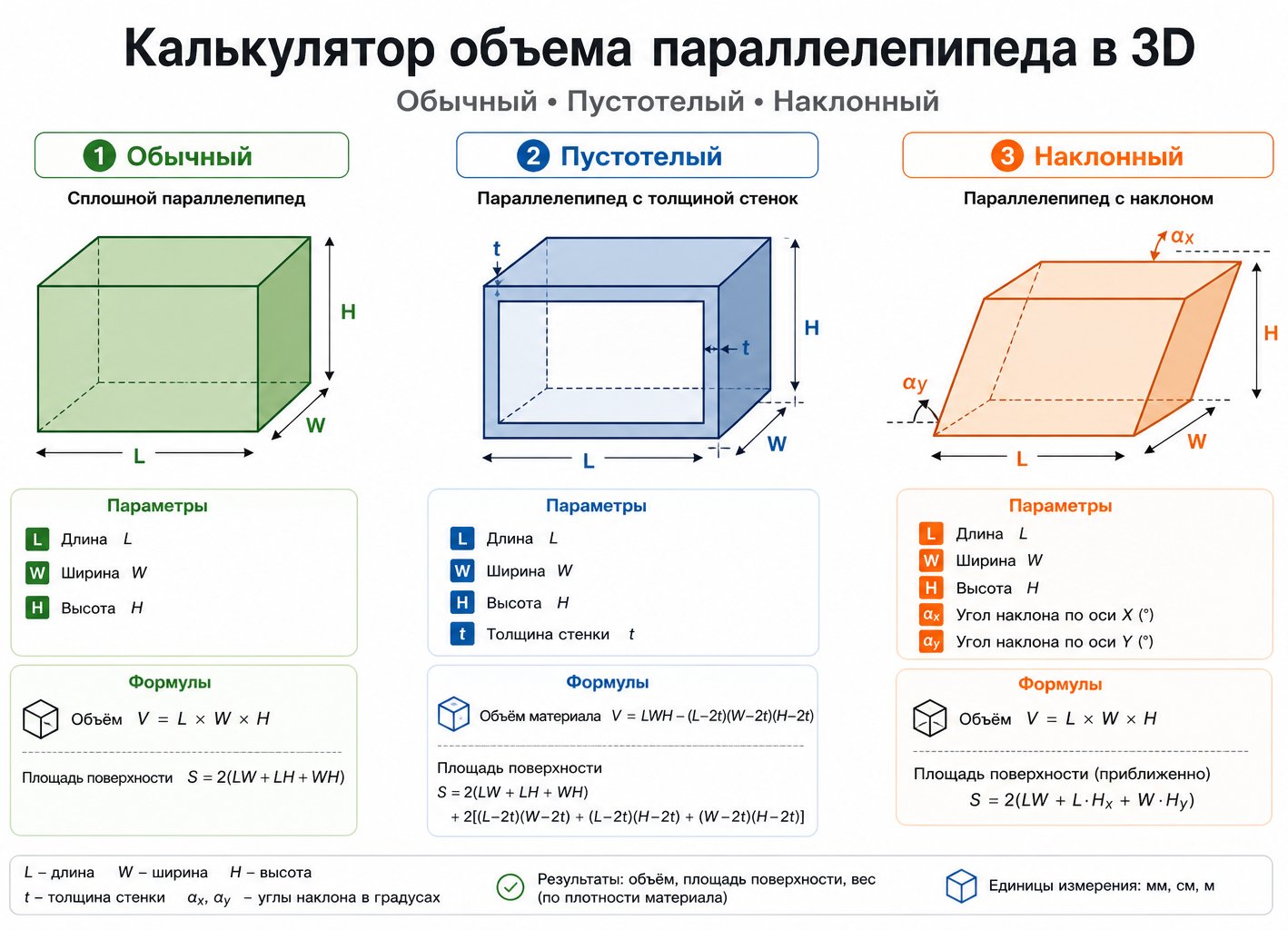

Сервис поддерживает 3 основных типа параллелепипедов, которые чаще всего встречаются в инженерной и бытовой практике.

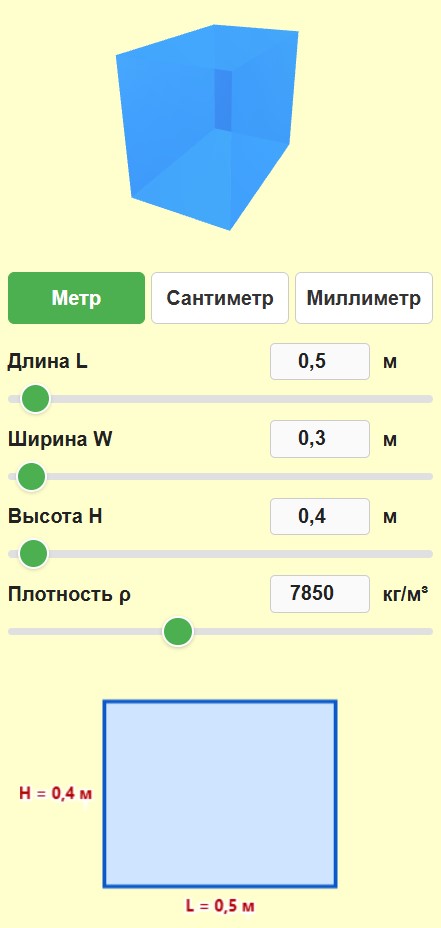

Стандартный цельный объект — это база. Здесь всё просто: 6 граней, каждая из которых является прямоугольником. Применяется для расчета фундаментов, объема грунта, веса бетонных блоков или вместимости транспортных контейнеров. В этом режиме программа учитывает полный объем материала без каких-либо пустот.
Пустотелый вариант имитирует короба, трубы прямоугольного сечения или корпуса оборудования. Здесь добавляется критически важный параметр — толщина стенки. Программа автоматически вычитает внутренний пустой объем из общего внешнего объема. Это позволяет получить чистый вес изделия, например, стального ящика или пластикового контейнера, зная только внешние габариты и толщину листа.

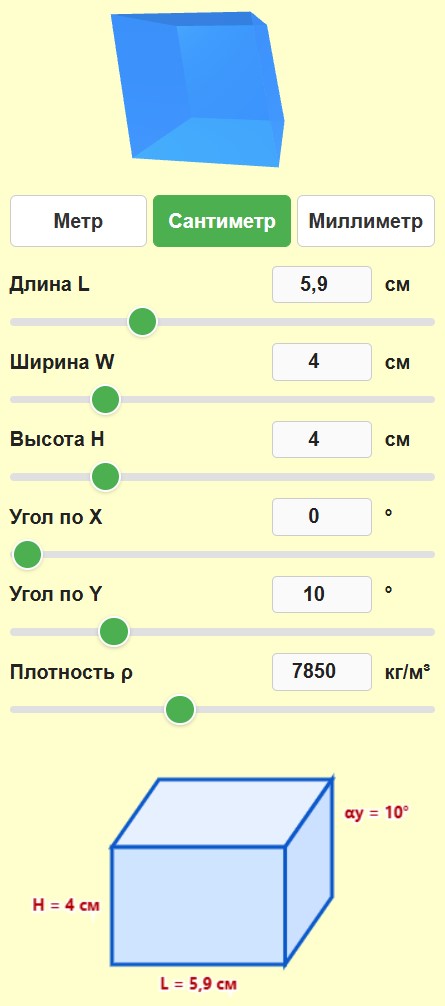

Наклонный параллелепипед — наиболее сложная фигура с точки зрения математики. Его боковые грани не перпендикулярны основанию. Такие формы часто встречаются в архитектуре при проектировании наклонных опор, в мебельном производстве при создании дизайнерских элементов или в механике. Здесь расчет идет через углы наклона по осям X и Y, что вручную делать крайне трудоемко.
Формулы и логика вычислений
Для понимания того, как работает калькулятор, приведем основные математические принципы. Все расчеты внутри системы производятся в метрах, после чего конвертируются в выбранные вами единицы измерения.
Для обычного типа используется классическая формула:
Объем = Длина * Ширина * Высота
Площадь поверхности складывается из суммы площадей всех 6 граней:
Площадь = 2 * Длина * Ширина + 2 * Длина * Высота + 2 * Ширина * Высота
Для пустотелого объекта логика сложнее. Сначала вычисляется внешний объем по стандартной формуле. Затем вычисляются внутренние размеры путем вычитания двойной толщины стенки из каждого внешнего габарита.
Внутренняя Длина = Внешняя Длина — 2 * Толщина стенки
Внутренняя Ширина = Внешняя Ширина — 2 * Толщина стенки
Внутренняя Высота = Внешняя Высота — 2 * Толщина стенки
Итоговый объем материала = Внешний объем — Внутренний объем
Для наклонного варианта объем остается равным произведению площади основания на вертикальную высоту. Однако площадь поверхности значительно увеличивается за счет того, что боковые ребра становятся длиннее из-за наклона. Калькулятор использует тригонометрические функции для определения фактической длины наклонных ребер и площади каждой скошенной грани.
Вес любого объекта всегда вычисляется по единому принципу:
Вес = Объем материала * Плотность материала
Справочная таблица плотностей популярных материалов
Для того чтобы расчет веса был точным, необходимо знать плотность вещества. Ниже приведена таблица с актуальными данными для самых востребованных в строительстве и производстве материалов. Значения указаны в кг/м3.
| Материал | Плотность, кг/м3 | Применение |
|---|---|---|
| Сталь углеродистая | 7850 | Машиностроение, каркасы |
| Алюминий | 2700 | Авиация, легкие профили |
| Медь | 8960 | Электрика, кровля |
| Бетон тяжелый | 2400 | Фундаменты, перекрытия |
| Кирпич полнотелый | 1800 | Стены, перегородки |
| Дуб сухой | 700 | Мебель, столярные изделия |
| Сосна сухая | 500 | Стропила, обрешетка |
| Вода | 1000 | Резервуары, баки |
| Гранит | 2600 | Облицовка, памятники |
| Стекло | 2500 | Окна, витрины |
Практические советы по использованию калькулятора
Чтобы получить максимально точный результат, следуйте простым рекомендациям.
- Всегда проверяйте выбранные единицы измерения перед вводом. Если вы начали вводить данные в миллиметрах, убедитесь, что нажата соответствующая кнопка.
- При расчете веса пустотелых конструкций следите за параметром толщины стенки. Она не может быть больше половины самого короткого размера детали. Программа выдаст ошибку, если стенки окажутся толще, чем само изделие.
- Для наклонных фигур углы задаются в градусах. Максимальный угол в нашем инструменте ограничен 45 градусами, так как при больших значениях конструкция теряет устойчивость и редко применяется в реальной практике.
- Используйте функцию скриншота для сохранения результатов. Это удобнее, чем переписывать цифры на листок. Вы получите готовое изображение с трёхмерной моделью, чертежом и всеми расчетами.
- Плотность можно вводить вручную. Если вашего материала нет в списке, просто найдите его значение в сети и впишите в поле Плотность р.
Единицы измерения и их конвертация
Инструмент позволяет работать в 3 режимах: метры, сантиметры и миллиметры. Это удобно, так как строители чаще используют метры, а механики и мебельщики — миллиметры. Программа автоматически пересчитывает результаты объема и площади в соответствующие кубические и квадратные единицы.
| Единица входа | Единица объема | Единица площади | Единица веса |
|---|---|---|---|
| Метр (м) | м3 | м2 | кг |
| Сантиметр (см) | см3 | см2 | кг |
| Миллиметр (мм) | мм3 | мм2 | грамм (г) |
👉 Важно понимать, что при переключении единиц в режиме реального времени сами числа в полях ввода не меняются. Это сделано специально для удобства пользователя. Если вы ввели 10 и переключились с метров на миллиметры, программа будет считать, что длина детали теперь составляет 10 мм. Это избавляет от появления лишнего количества нулей в интерфейсе.
Области применения расчетов
Сфера использования данного инструмента практически безгранична.
- В логистике калькулятор помогает рассчитать, сколько места займет партия товара на складе или в кузове грузовика. Зная объем одного короба и общую площадь помещения, можно оптимально спланировать загрузку.
- В строительстве это незаменимый помощник для определения объема заливки бетона. При расчете пустотелых фундаментных блоков можно точно узнать, сколько раствора уйдет на их изготовление с учетом внутренних полостей.
- В металлообработке расчет веса заготовки позволяет заранее определить стоимость материала. Зная габариты стальной плиты или швеллера, вы мгновенно получаете массу, что критично для расчета логистики и стоимости закупки металла.
- В быту программа полезна при планировании ремонта. Например, расчет объема аквариума, емкости для воды на дачу или количества грунта для высокой грядки в саду.
Помимо 3D модели, калькулятор генерирует 2D чертеж. На нем отображаются основные проекции объекта с нанесенными размерами. Для обычного и пустотелого режима это вид спереди, на котором наглядно показаны длина, высота и толщина стенок. Для наклонного режима генерируется изометрическая проекция, позволяющая увидеть углы смещения. Это помогает лучше понять геометрию детали перед тем, как приступать к её изготовлению или закупке.
Список литературы
Для тех, кто хочет глубже погрузиться в вопросы инженерной геометрии и расчетов материалов, рекомендуем ознакомиться со следующими изданиями на русском языке.
- Справочник по элементарной математике. М. Я. Выгодский.
- Конструкционные материалы. Справочник. Б. Н. Арзамасов.
- Геометрия в технике. А. П. Иванов.
- Основы строительного дела. В. М. Костылев.
- Инженерная и компьютерная графика. Э. Т. Романычева.
