Расчёт теплого пола
Расчёт параметров кабеля

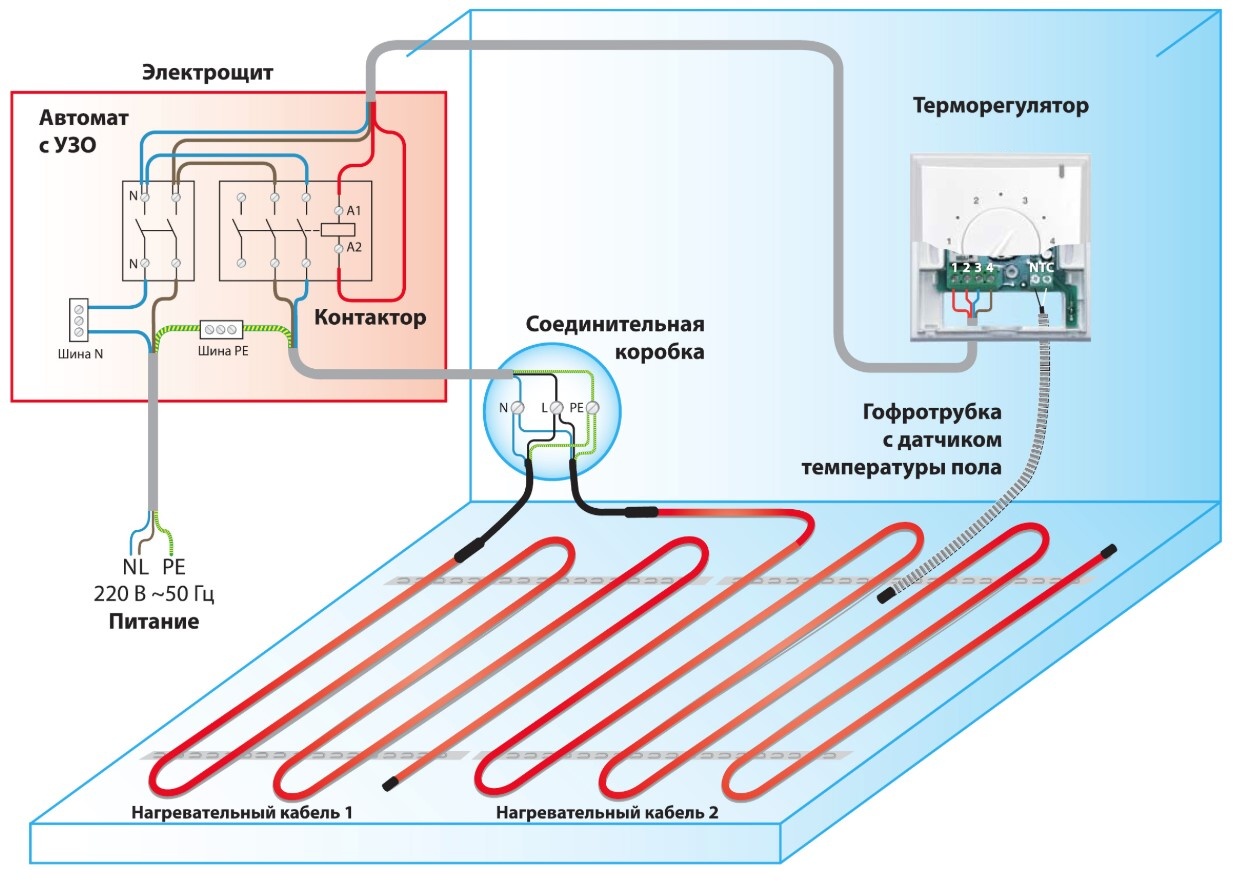

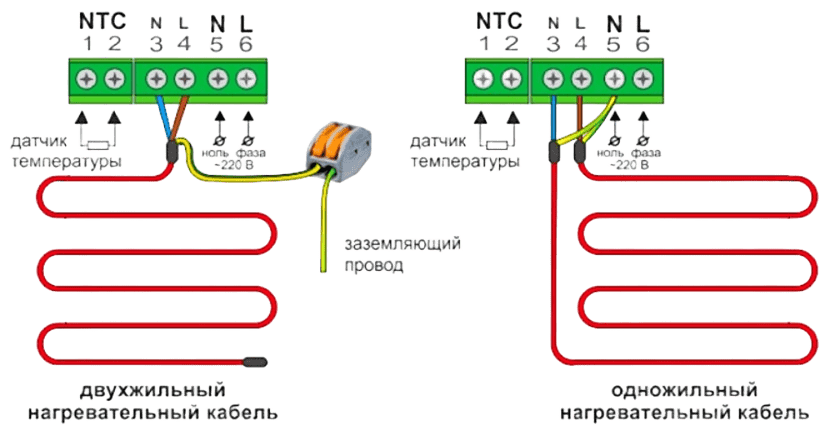

Онлайн-калькулятор поможет рассчитать необходимые параметры углеродного (карбонового) греющего кабеля для системы тёплого пола исходя из площади помещения или из имеющегося типа и длины кабеля.
Режим 1: Расчёт по площади и типу помещения
Задаются параметры помещения — площадь, тип (мощность на квадратный метр), коэффициент использования. Рассчитывается общая и потребляемая мощность.
Формулы:
$$
P_\text{общ} = S \times P_\text{уд}
$$
где
- \(P_\text{общ}\) — необходимая мощность, Вт;
- \(S\) — площадь помещения, м²;
- \(P_\text{уд}\) — удельная мощность для типа помещения, Вт/м².
$$
P_\text{исп} = P_\text{общ} \times k
$$
где
- \(P_\text{исп}\) — потребляемая мощность с учетом коэффициента использования, Вт;
- \(k\) — коэффициент использования (0–1).
$$
E_\text{сут} = \frac{P_\text{исп} \times 24}{1000}
$$
$$
E_\text{мес} = E_\text{сут} \times 30
$$
где
- \(E_\text{сут}\) — энергопотребление в сутки, кВт·ч;
- \(E_\text{мес}\) — энергопотребление в месяц, кВт·ч.
Пример:
Площадь — 15 м², тип помещения — кухня/санузел (160 Вт/м²), коэффициент использования — 0.6.
$$
P_\text{общ} = 15 \times 160 = 2400\,\text{Вт}
$$
$$
P_\text{исп} = 2400 \times 0.6 = 1440\,\text{Вт}
$$
$$
E_\text{сут} = \frac{1440 \times 24}{1000} = 34.6\,\text{кВт·ч}
$$
$$
E_\text{мес} = 34.6 \times 30 = 1038\,\text{кВт·ч}
$$
Режим 2: Расчёт параметров кабеля по длине, сопротивлению и напряжению
Задаются параметры кабеля — длина, удельное сопротивление, напряжение. Рассчитываются мощность кабеля, мощность на метр и сила тока.
Формулы:
$$
R_\text{общ} = R_\text{уд} \times L
$$
где
- \(R_\text{общ}\) — общее сопротивление кабеля, Ом;
- \(R_\text{уд}\) — сопротивление на метр, Ом/м;
- \(L\) — длина кабеля, м.
$$
P = \frac{U^2}{R_\text{общ}}
$$
где
- \(P\) — мощность кабеля, Вт;
- \(U\) — напряжение, В.
$$
P_\text{на метр} = \frac{P}{L}
$$
где
- \(P_\text{на метр}\) — мощность на 1 метр кабеля, Вт/м.
$$
I = \frac{P}{U}
$$
где
- \(I\) — сила тока, А.
Пример:
Напряжение — 24 В, длина — 20 м, сопротивление — 17 Ом/м.
$$
R_\text{общ} = 17 \times 20 = 340\,\Omega
$$
$$
P = \frac{24^2}{340} = 1.7\,\text{Вт}
$$
$$
P_\text{на метр} = \frac{1.7}{20} = 0.085\,\text{Вт/м}
$$
$$
I = \frac{1.7}{24} = 0.07\,\text{А}
$$
Таблица по карбоновым греющим кабелям с основными параметрами:
| Сопр., Ом/м | Мощность на метр, Вт/м | Ток при 220 В, А |
|---|---|---|
| 9,5 | 51 | 2,3 |
| 17 | 28,5 | 1,3 |
| 33 | 15 | 0,7 |
| 66 | 7,5 | 0,35 |
| 141 | 3,5 | 0,17 |
| 400 | 1,25 | 0,07 |
Важно: Необходимо следить, чтобы мощность на метр не превышала 25 Вт/м, а температура кабеля — 120 °C, чтобы обеспечить безопасность и долговечность работы.
