Калькулятор параметров наушников

На практике требуется быстро оценивать, какая мощность нужна для достижения заданного уровня звукового давления, какое напряжение должен выдавать усилитель, и насколько согласованы источник и нагрузка. Неправильные ожидания ведут к шумам, усилению и повреждению элементов. Предлагаемый калькулятор помогает свести вводимые параметры к понятным выходным величинам, таким как объём мощности в мВт, напряжение на наушниках в Вольтах, достижимый SPL в децибелах и коэффициент демпфирования.

Определения и термины

• Импеданс наушников R_h, Ом — номинальное электрическое сопротивление наушников как нагрузки, подключаемой к выходу усилителя. Указывается производителем и обычно нормируется на частоте 1 кГц.
• Чувствительность S, дБ/мВт — уровень звукового давления, создаваемый наушниками при подводимой мощности 1 мВт. Характеризует эффективность преобразования электрической энергии в акустическую.
• Напряжение источника V_s, В — выходное напряжение усилителя или аудиоустройства, формируемое на его клеммах до учёта падения напряжения на внутреннем сопротивлении.
• Выходное сопротивление источника R_s, Ом — внутреннее последовательное сопротивление усилителя, через которое сигнал подаётся на нагрузку. Определяет падение напряжения и влияет на демпфирование.
• Целевой уровень звукового давления SPL_t, дБ — требуемый уровень звукового давления, который необходимо получить от наушников.
• Мощность на нагрузке P, мВт — активная электрическая мощность, выделяемая на импедансе наушников и определяемая выражением P = V_h² / R_h.
• Коэффициент демпфирования DF — отношение импеданса наушников к выходному сопротивлению источника, DF = R_h / R_s. Характеризует степень электрического контроля излучателя.

Основные применяемые формулы

Все мощности приведены в ваттах или милливаттах по необходимости. Числовые значения вычисляются с учётом стандартного преобразования единиц.

Описание	Формула	Единицы
Напряжение на нагрузке	Vh = Vs × R / (R + Rs)	Вольты
Мощность на нагрузке	P = Vh² / R	Ватты
Мощность в милливаттах	P_mW = 1000 × P	мВт
SPL при данной мощности	SPL = S + 10 × log10(P_mW)	децибелы
Требуемая мощность для целевого SPL	P_req_mW = 10^((SPL_target − S) / 10)	мВт
Требуемое напряжение на наушниках	V_req = sqrt(P_req_W × R)	Вольты
Требуемое напряжение источника с учётом Rs	Vs_req = V_req × (R + Rs) / R	Вольты
Коэффициент демпфирования	DF = R / Rs	безразмерный

Вход	Пояснение	Типовой диапазон
R	Импеданс наушников	16 до 600 Ом
S	Чувствительность на 1 мВт	90 до 115 dB
Vs	Напряжение источника	0.1 до 5 В
Rs	Выходное сопротивление устройства	0 до 50 Ом

Пояснения к формулам

Формула для напряжения на нагрузке представляет собой результат делителя напряжения с нагрузкой R и внутренним сопротивлением Rs. Мощность на нагрузке вычисляется по закону Ома. Переход к децибелам осуществляется через десятичный логарифм мощности. Для расчёта необходимой мощности заданное изменение в децибелах переводится в кратность мощности посредством формулы обратной к логарифмической.

Практический пример расчётов

Дано: наушники с R = 32 Ом, чувствительность S = 100 dB на 1 мВт, напряжение источника Vs = 1 В, внутреннее сопротивление Rs = 1 Ом, целевой SPL 95 dB.

Шаг 1. Вычислить напряжение на наушниках при текущем источнике

Vh = Vs × R / (R + Rs) = 1 × 32 / 33 = 0.9697 В

Шаг 2. Мощность на нагрузке в ваттах

P = Vh² / R = 0.9697² / 32 = 0.0000294 Вт

Шаг 3. Перевести в милливатты

P_mW = 0.0000294 × 1000 = 0.0294 мВт

Шаг 4. Вычислить текущий SPL

SPL = S + 10 × log10(P_mW) = 100 + 10 × log10(0.0294) = 100 − 15.31 ≈ 84.7 dB

Шаг 5. Требуемая мощность для 95 dB

P_req_mW = 10^((95 − 100) / 10) = 10^(−0.5) ≈ 0.316 мВт

Шаг 6. Требуемое напряжение на наушниках

P_req_W = 0.316 / 1000 = 0.000316 Вт

V_req = sqrt(P_req_W × R) = sqrt(0.000316 × 32) = sqrt(0.01011) ≈ 0.1005 В

Шаг 7. Требуемое напряжение источника с учётом Rs

Vs_req = V_req × (R + Rs) / R = 0.1005 × 33 / 32 ≈ 0.1037 В

Выводы. При имеющемся источнике Vs = 1 В реальный исходный SPL намного выше требуемого. Это означает, что усилитель имеет запас по мощности, но всё-равно стоит проверить корректность вычислений при фактических значениях чувствительности.

Таблица типовых значений

Тип наушников	Импеданс R, Ом	Чувствительность S, dB на 1 мВт
Портативные вкладыши	16–32	100–110
Накладные	32–80	96–105
Студийные закрытые	32–80	95–102
Профессиональные высокоимпедансные	150–600	90–100

Советы по интерпретации результатов

Если Vs_req значительно больше доступного напряжения, нужен усилитель с большей выходной мощностью. Если коэффициент демпфирования DF низкий, это указывает на высокий выходной импеданс источника по отношению к наушникам и возможное ухудшение контроля диффузии мембраны. Для оптимального контроля необходим DF по крайней мере несколько десятков, предпочтительно от сотни и выше для плотных динамиков.

Практические приёмы и типичные ошибки

• Не путать чувствительность, заданную на 1 В, с чувствительностью на 1 мВт. Формула выше предполагает единицу милливатт
• При расчётах всегда учитывать действительную внутреннюю сопротивляемость источника
• При тестировании использовать реальные меры мощности, а не только теоретические
• Не пренебрегать безопасным запасом мощности для кратковременных всплесков

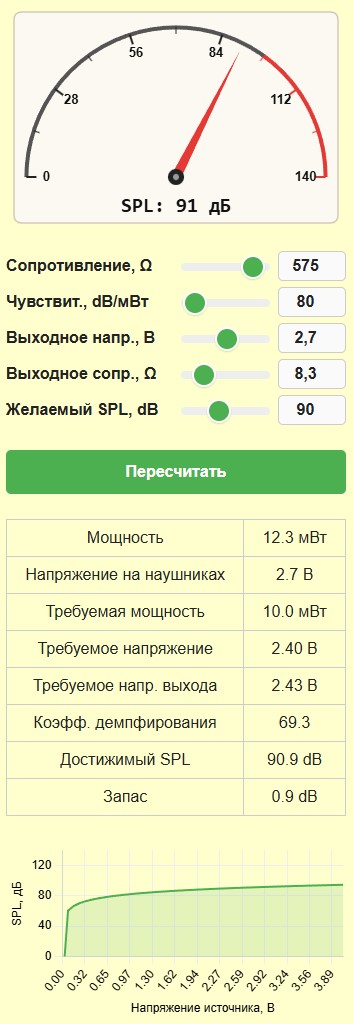

Как использовать калькулятор

Вводите реальные данные наушников из спецификации. Указывайте внутреннее сопротивление источника в случае использования внешнего усилителя. Если требуется быстрое сравнение, менять только одно значение и смотреть влияние на SPL и Vs_req.

🎧 Примеры использования калькулятора в реальных задачах: оценка необходимости усилителя в портативной системе при заданной чувствительности наушников и желаемом SPL. Проектирование усилителя с учётом допустимого DF и обеспечения стабильности при минимальном искажающем вложении. Подбор батарейного питания и оценка времени автономной работы с учётом реальных средних мощностей.

Реальные измерения на эталонной аппаратуре подтверждают расчёт. При отклонениях стоит проверить корректность вводных данных и измерительных условий. Сравнивать необходимо в одной и той же системе передачи и в одинаковых условиях тестирования.

👉 Программа даёт ясную картину соответствия возможностей источника и характеристик наушников целевым акустическим требованиям. Понимание связей между напряжением, мощностью и уровнем SPL помогает принимать конструктивные решения и грамотно выбирать усиление.

Рекомендуемая литература

Ниже список книг и учебников, которые пригодятся для углублённого изучения акустики, звукотехники и проектирования наушников.

1. Основы акустики, Р. М. Кинслер и соавторы — классический учебник по физической акустике.
2. Акустика помещений, Л. Л. Беранек — теория и практические измерения звука в помещениях.
3. Проектирование акустических систем, А. В. Лещенко — принципы расчёта громкоговорителей и наушников.
4. Электроакустические преобразователи, И. П. Литвиненко — основы проектирования динамиков и наушников.
5. Звукоизмерительные приборы и методы, В. Г. Сорокин — практическое руководство по измерению SPL и акустических параметров.
6. Аудиоинженерия: теория и практика, Е. Н. Рябов — современные подходы к построению аудиосистем и наушников.
7. Руководство по звуковому давлению и демпфированию, С. А. Петров — расчёт уровней SPL, коэффициента демпфирования и нагрузок.
