Выбор правильного реле — важный момент для надежной работы электропроектов. Реле коммутируют нагрузку, а значит должны выдерживать заданные ток и напряжение, а также соответствовать типу нагрузки (AC или DC) и режиму работы.
Что рассчитывает калькулятор
- Определяет рекомендуемый тип реле: электромагнитное, твердотельное или контактор.
- Подбирает конкретные модели в зависимости от напряжения и тока катушки и нагрузки.
- Оценивает тепловыделение и потери, контактный нагрев (для электромагнитных).
- Предупреждает о возможных перегрузках и быстром износе (особенно для DC нагрузки).
- Строит график потерь тепла в зависимости от цикла работы.
Как пользоваться программой
- Выберите режим реле: электромагнитное или твердотельное.
- Введите параметры катушки.
- Введите параметры нагрузки.
- Выберите тип нагрузки: переменный или постоянный ток.
- Укажите цикл работы, в процентах.
- Нажмите кнопку «Рассчитать» и получите результат.
Особенности выбора реле
Для переменного тока (AC) обычно подходят электромагнитные реле с допустимым током до 10 А. Для больших токов и напряжений стоит использовать контакторы.
Твердотельные реле (SSR) предпочтительны для бесшумной коммутации, высокой скорости переключения и длительного срока службы. Однако для постоянного тока они имеют ограничения по току из-за искрения и нагрева.
При выборе обращайте внимание на параметры катушки, так как от них зависит потребляемая мощность и нагрев реле.
Пример рекомендуемых моделей
| Тип реле | Напряжение катушки | Макс. ток нагрузки | Подходящие модели |
|---|---|---|---|
| Электромагнитное | 5 В | до 7 А (AC/DC) | SRD-05VDC-SL-C (Songle), Finder 36.11, Omron G5LE-1 DC5, Panasonic TQ2-5V, TE Connectivity JQX-13F-5V |
| Электромагнитное | 12 В | до 10 А (AC/DC) | SRD-12VDC-SL-C (Songle), Finder 40.52, Omron G5LE-1, Panasonic TQ2-12V, TE Connectivity JQX-13F-12V, Schrack RT314012 |
| Электромагнитное | 24 В | до 16 А (AC/DC) | Finder 40.52-24V, Omron G5LE-1-24DC, Panasonic JS1-24V, Schrack RT314024, TE Connectivity JQX-13F-24V |
| Электромагнитное | 48 В | до 20 А (AC/DC) | Finder 40.61, Schrack RT314048, Omron MY2N-48V, Panasonic JS1-48V |
| Твердотельное | — | от 2 А до 100 А (зависит от модели) | Fotek SSR-8DA/DD, OMRON G3NB-8B, Crydom D8D, Sharp S202S02, Siemens 3RF, Carlo Gavazzi RGC |

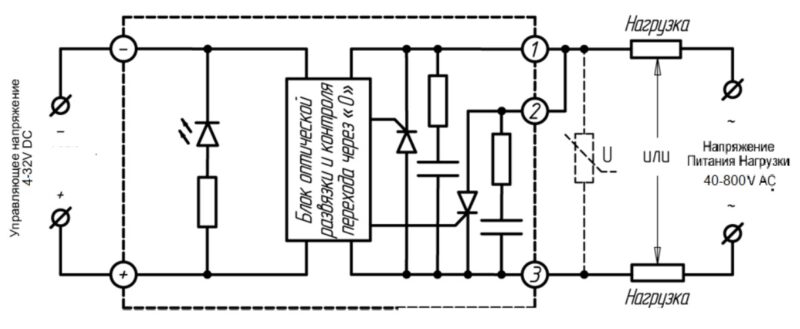

| Твердотельное с оптронами | 3–32 В DC (управление) | до 40 А (нагрузка AC) | Sharp S202S02, Crydom D2425, Fotek SSR-40DA, Omron G3NA, Siemens 3RF20 |

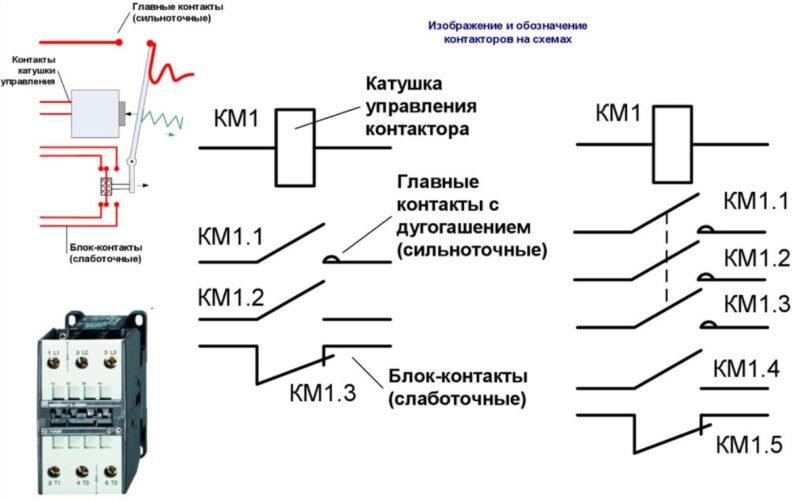

| Контактор | — | от 25 А до 800 А и более | ABB AF, Schneider Electric TeSys D, Eaton DILM, Chint CJX2, Siemens Sirius 3RT |
| Миниатюрное электромагнитное | 3 В | до 2 А | Omron G6K-2F-Y, Panasonic TQ2-3V, Songle SRD-3VDC-SL-C |
| Реле с твердотельным выходом для DC нагрузки | — | до 30 А (DC) | Carlo Gavazzi RGC 1A, Sensata G3VM-61V2, Panasonic AQH |
| Реле времени (таймер) | 12 В, 24 В, 220 В | обычно до 10 А | Finder 80.01, Omron H3CR-A, Schneider Electric RE17 |
- Для DC нагрузок реле подвергаются сильному искрению, что снижает срок службы контактов.
- Твердотельные реле подходят для DC, но нужно строго соблюдать максимальный ток и тепловой режим.
- При больших токах и напряжениях рекомендуются контакторы.
- Цикл работы влияет на тепловыделение и ресурс реле — избегайте длительной работы на максимальных нагрузках.
⚠ Для переключения постоянного тока важно учитывать быстрый износ электромеханических контактов и возможное ограничение по току для SSR. Обязательно проверяйте технические характеристики выбранного реле!
Подробнее о работе твердотельных реле, схемах подключения и особенностях использования с различными нагрузками, можно прочитать в этом справочнике.
