Программа для автоматизированного расчёта основных параметров подшипников скольжения и качения. Позволяет быстро определить нагрузки, ресурс, эквивалентную нагрузку, выбрать подходящую позицию из каталога для проектирования механизмов, ремонта и контроля. Работает онлайн на ПК и мобильных устройствах, содержит встроенные справочники и выводит удобные таблицы с результатами расчётов. Можно скачать результат инфографикой.
Область применения охватывает:
- Проектирование машин и механизмов с подшипниковыми опорами;
- Выбор типа подшипника и его размеров для заданной нагрузки и скорости;
- Расчёт долговечности и ресурса с учётом нагрузки и условий эксплуатации;
- Подбор из каталога с учётом геометрических ограничений и предельной скорости;
- Оценку соотношения осевой и радиальной нагрузки для роликовых подшипников.
Возможности программы:
- Поддержку популярных типов подшипников: шариковые радиальные, конические роликовые, цилиндрические роликовые;
- Расчёт эквивалентной нагрузки P, динамической и статической грузоподъёмности C;
- Определение ресурса L10 в оборотах и часах;
- Расчёт коэффициентов X, Y и e для шариковых и роликовых подшипников;
- Оценку соотношения Fa/Fr для проверки допустимой осевой нагрузки;
- Подбор из каталога с сортировкой по запасу грузоподъёмности, диаметру и скорости;
- Вывод результатов в виде таблиц с округлёнными значениями и процентами, удобных для чтения и печати;
- Предупреждения при превышении осевых нагрузок или выборе неподходящего типа детали.
Основные понятия
Подшипник — это машинный элемент, предназначенный для восприятия и передачи нагрузок при вращении или перемещении деталей с минимальным трением.

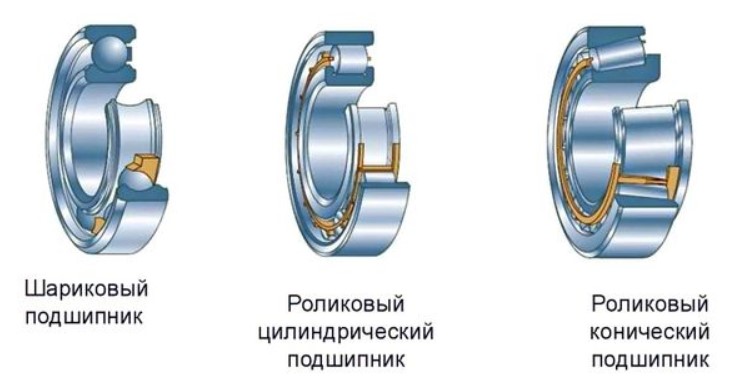

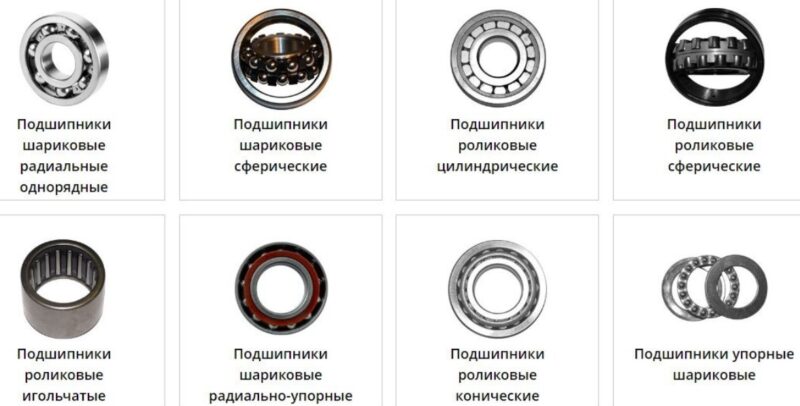

Типы подшипников:
- Шариковые радиальные — для восприятия радиальных и небольших осевых нагрузок;
- Конические роликовые — для комбинированных радиальных и осевых нагрузок;
- Цилиндрические роликовые — преимущественно для радиальных нагрузок высокой величины.

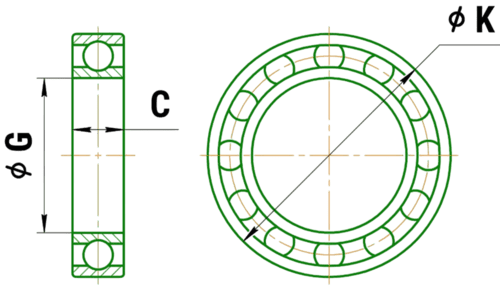

Параметры:
- d — внутренний диаметр подшипника (мм);
- D — наружный диаметр подшипника (мм);
- B — ширина подшипника (мм);
- C — динамическая грузоподъёмность (N);
- Fr — радиальная нагрузка (N);
- Fa — осевая нагрузка (N);
- P — эквивалентная нагрузка (N);
- L10 — номинальный ресурс подшипника (обороты или часы);
- X, Y, e — коэффициенты распределения нагрузки (в зависимости от типа подшипника и соотношения Fa/Fr).

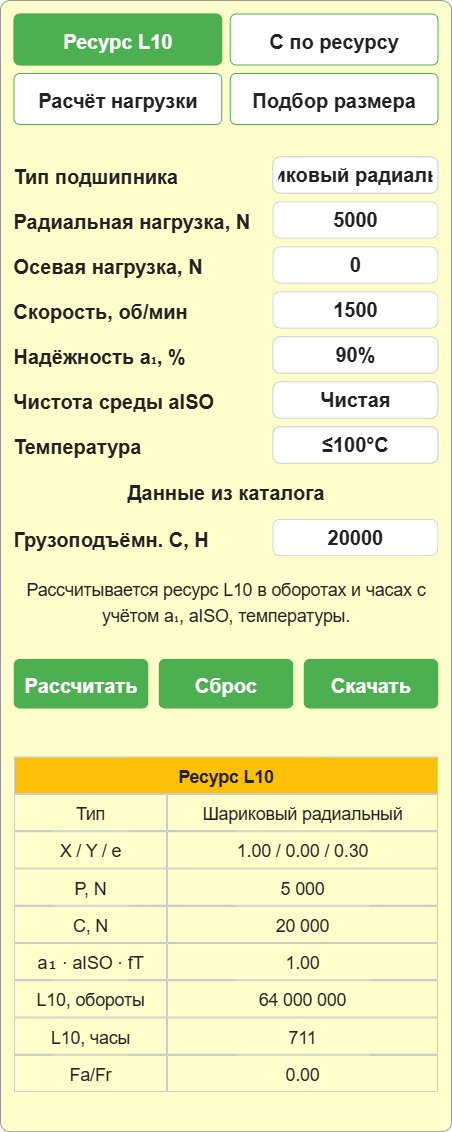

Интерфейс калькулятора
- Выбор режима работы: расчёт ресурса, расчёт требуемой грузоподъёмности, эквивалентной нагрузки или подбор подшипника из каталога;
- Выбор типа подшипника: шариковый, конический роликовый, цилиндрический роликовый;
- Ввод радиальной и осевой нагрузки Fr и Fa;
- Ввод желаемого ресурса в часах или оборотах;
- Ввод скорости вращения шпинделя (об/мин);
- Настройка коэффициентов нагрузки (a1, aISO, fT) для корректировки расчёта;
- Вывод таблицы с результатами расчёта, включая все ключевые параметры: X, Y, e, P, C, L10, Fa/Fr;
- Отображение предупреждений для роликовых подшипников при превышении допустимой осевой нагрузки;
- Подбор подходящих подшипников из каталога с фильтрацией по размерам и грузоподъёмности, сортировкой по запасу и скорости.
Формулы расчёта
Эквивалентная нагрузка для шариковых радиальных подшипников:
$$
P = X \cdot F_r + Y \cdot F_a
$$
- F_r — радиальная нагрузка, N
- F_a — осевая нагрузка, N
- X, Y — коэффициенты нагрузки, зависят от типа подшипника и отношения Fa/Fr
Эквивалентная нагрузка для конических роликовых подшипников:
$$
P = F_r + Y \cdot F_a
$$
Ресурс подшипника в оборотах:
$$
L_{10} = \left(\frac{C}{P}\right)^3 \cdot 10^6
$$
или в часах при скорости n об/мин:
$$
L_{10h} = \frac{L_{10}}{60 \cdot n}
$$
- C — динамическая грузоподъёмность, N
- P — эквивалентная нагрузка, N
- n — скорость вращения подшипника, об/мин
Коэффициенты X, Y, e
- Определяются стандартами ISO 281 и зависят от типа подшипника и отношения Fa/Fr
- Пример: шариковый радиальный подшипник с Fa/Fr < e → X=1, Y=0
- Если Fa/Fr > e → X и Y рассчитываются по таблицам производителя
Расчёт минимальной требуемой грузоподъёмности
$$
C_{req} = P \cdot \left(\frac{L_{10h} \cdot 60 \cdot n}{10^6}\right)^{1/3}
$$
Используется при подборе подшипника по ресурсу и нагрузке.
Краткие справочные таблицы
Шариковые радиальные серия 62..
| Код | d, мм | D, мм | B, мм | C, N | max n, об/мин |
|---|---|---|---|---|---|
| 6200 | 10 | 30 | 9 | 5500 | 24000 |
| 6201 | 12 | 32 | 10 | 6400 | 23000 |
| 6202 | 15 | 35 | 11 | 7300 | 22000 |
| 6203 | 17 | 40 | 12 | 9800 | 20000 |
| 6204 | 20 | 47 | 14 | 12800 | 18000 |
| 6205 | 25 | 52 | 15 | 14600 | 16000 |
| 6206 | 30 | 62 | 16 | 19500 | 14000 |
| 6207 | 35 | 72 | 17 | 23300 | 12500 |
| 6208 | 40 | 80 | 18 | 26500 | 11500 |
| 6209 | 45 | 85 | 19 | 29000 | 11000 |
| 6305 | 25 | 62 | 17 | 23200 | 13000 |
| 6306 | 30 | 72 | 19 | 30500 | 11000 |
| 6307 | 35 | 80 | 21 | 36000 | 9500 |
Конические роликовые серия 302..
| Код | d, мм | D, мм | B, мм | C, N | max n, об/мин |
|---|---|---|---|---|---|
| 30205 | 25 | 52 | 16.25 | 37500 | 8000 |
| 30206 | 30 | 62 | 17.25 | 45500 | 7000 |
| 30207 | 35 | 72 | 18.25 | 54000 | 6000 |
| 30306 | 30 | 72 | 19 | 61000 | 6500 |
| 30307 | 35 | 80 | 21 | 71000 | 5500 |
| 30308 | 40 | 90 | 23 | 81000 | 5000 |
| 32008 | 40 | 90 | 23 | 87000 | 4800 |
Цилиндрические роликовые серия NJ..
| Код | d, мм | D, мм | B, мм | C, N | max n, об/мин |
|---|---|---|---|---|---|
| NJ205 | 25 | 52 | 15 | 37500 | 10000 |
| NJ206 | 30 | 62 | 16 | 51500 | 9000 |
| NJ207 | 35 | 72 | 17 | 60000 | 8000 |
| NJ208 | 40 | 80 | 18 | 71000 | 7500 |
| NJ209 | 45 | 85 | 19 | 80000 | 7000 |
| NJ210 | 50 | 90 | 20 | 92000 | 6500 |
| NJ211 | 55 | 100 | 22 | 103000 | 6000 |
| NJ212 | 60 | 110 | 24 | 115000 | 5500 |
Пример расчёта
Рассмотрим шариковый радиальный 6205 при следующих условиях:
- Радиальная нагрузка: Fr = 5000 N
- Осевая нагрузка: Fa = 1000 N
Шаг 1. Определяем коэффициенты нагрузки
Для шарикового радиального подшипника значения коэффициентов берутся из справочника или стандартных таблиц:
- X — коэффициент для радиальной нагрузки: 1.0
- Y — коэффициент для осевой нагрузки: 0.56
- e — предельное соотношение Fa/Fr для перехода на осевой режим: 0.22
Шаг 2. Расчёт эквивалентной нагрузки
Эквивалентная нагрузка учитывает сочетание радиальной и осевой нагрузки по формуле:
P = X*Fr + Y*Fa
Подставляем значения:
P = 1*5000 + 0.56*1000 ≈ 5560 N
Шаг 3. Вычисляем номинальный ресурс L10
Номинальный ресурс подшипника (L10) показывает количество оборотов, которое проработает 90% подшипников этой серии до первых признаков износа:
L10 = (C / P)^3 * 10^6
Где C — динамическая нагрузка подшипника (для 6205: 14600 N).
L10 = (14600 / 5560)^3 * 10^6 ≈ 1.28 * 10^7 оборотов
Шаг 4. Перевод ресурса в часы работы
Если подшипник вращается с частотой n = 1500 об/мин, переводим обороты в часы:
L10h = L10 / (n * 60)
Подставляем значения:
L10h = 1.28e7 / (1500 * 60) ≈ 142 часов
Таким образом, подшипник 6205 при заданных нагрузках и скорости вращения имеет ориентировочный ресурс 142 часа работы. Этот расчёт помогает оценить срок службы подшипника в конкретной эксплуатации и при необходимости скорректировать параметры (нагрузку, смазку, скорость вращения).
Рекомендации по подбору
- Выбирайте подшипник с запасом грузоподъёмности не менее 20–30% от расчётной P;
- При высоких осевых нагрузках учитывайте коэффициенты Y и e;
- Проверяйте скорость вращения — не превышайте допустимую для выбранного подшипника;
- Для длительных режимов работы предпочтительны подшипники с большей динамической грузоподъёмностью C;
- Используйте смазку в соответствии с рекомендациями производителя для увеличения ресурса.
Калькулятор позволяет автоматически подбирать подшипники, оценивать ресурс и предупреждать о превышении нагрузки или скорости, что минимизирует ошибки и увеличивает надёжность узлов.
