Этот калькулятор предназначен для преобразования между различными стандартами сечения провода: AWG, SWG, диаметр (мм), площадь поперечного сечения (мм²) и MCM (kcmil). Также отображаются дополнительные параметры: сопротивление данного проводника и допустимый ток, плюс интерактивный график.
Как пользоваться конвертером
- Введите известное значение (например, AWG или диаметр).
- Выберите тип вводимого параметра из выпадающего списка.
- Нажмите кнопку «Перевести».
- Получите таблицу со всеми эквивалентами.
📐 Обозначения и формулы
- AWG (American Wire Gauge) — американский стандарт размеров провода.
- SWG (Standard Wire Gauge) — британский стандарт (определяется приближённо по диаметру).
- MCM (или kcmil) — площадь поперечного сечения в тысячах круговых мил (тыс. mil²).
- Диаметр — наружный диаметр проводника в миллиметрах.
- Площадь — площадь сечения провода в мм².
- Сопротивление рассчитывается по формуле: \( R = \rho \cdot \frac{1}{S} \), где \( \rho = 0.01724 \, \Omega \cdot мм²/м \) для меди.
- Допустимый ток — ориентировочная величина, зависящая от условий эксплуатации.
📊 Диапазоны применения по сечению
| Сечение (мм²) | Макс. ток (прибл.) | Примеры применения |
|---|---|---|
| 0.5–1.0 | 5–10 А | Сигнальные цепи, освещение |
| 1.5–2.5 | 10–25 А | Бытовая проводка, розетки |
| 4–6 | 25–35 А | Питание мощных приборов |
| 10–16 | 35–70 А | Силовая проводка, щиты |
| 25+ | 70+ А | Индустриальные применения |

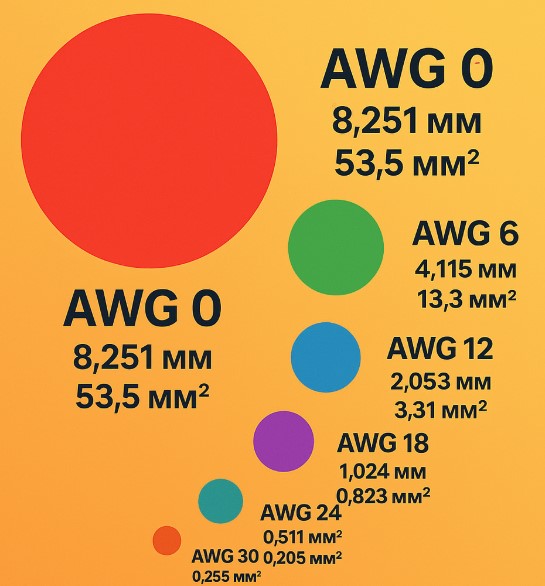

📊 Таблица перевода AWG → мм, мм², SWG, MCM
| AWG | Диаметр (мм) | Площадь (мм²) | SWG | MCM / kcmil |
|---|---|---|---|---|
| 0 | 8.251 | 53.5 | 4 | 105.56 |
| 1 | 7.348 | 42.4 | 5 | 83.60 |
| 2 | 6.544 | 33.6 | 6 | 66.30 |
| 3 | 5.827 | 26.7 | 7 | 52.66 |
| 4 | 5.189 | 21.2 | 8 | 41.80 |
| 5 | 4.621 | 16.8 | 9 | 33.14 |
| 6 | 4.115 | 13.3 | 10 | 26.23 |
| 7 | 3.665 | 10.5 | 11 | 20.72 |
| 8 | 3.264 | 8.37 | 12 | 16.51 |
| 9 | 2.906 | 6.63 | 13 | 13.08 |
| 10 | 2.588 | 5.26 | 14 | 10.38 |
| 11 | 2.305 | 4.17 | 15 | 8.23 |
| 12 | 2.053 | 3.31 | 16 | 6.53 |
| 13 | 1.828 | 2.63 | 17 | 5.19 |
| 14 | 1.628 | 2.08 | 18 | 4.10 |
| 15 | 1.45 | 1.65 | 19 | 3.25 |
| 16 | 1.291 | 1.31 | 20 | 2.58 |
| 17 | 1.15 | 1.04 | 21 | 2.05 |
| 18 | 1.024 | 0.823 | 22 | 1.62 |
| 19 | 0.912 | 0.653 | 23 | 1.29 |
| 20 | 0.812 | 0.518 | 24 | 1.02 |
| 21 | 0.723 | 0.41 | 25 | 0.81 |
| 22 | 0.644 | 0.326 | 26 | 0.64 |
| 23 | 0.573 | 0.258 | 27 | 0.51 |
| 24 | 0.511 | 0.205 | 28 | 0.40 |
| 25 | 0.455 | 0.162 | 29 | 0.32 |
| 26 | 0.405 | 0.129 | 30 | 0.25 |
| 27 | 0.361 | 0.102 | 31 | 0.20 |
| 28 | 0.321 | 0.081 | 32 | 0.16 |
| 29 | 0.286 | 0.064 | 33 | 0.13 |
| 30 | 0.255 | 0.051 | 34 | 0.10 |
| 31 | 0.227 | 0.040 | 35 | 0.08 |
| 32 | 0.202 | 0.032 | 36 | 0.06 |
| 33 | 0.180 | 0.025 | 37 | 0.05 |
| 34 | 0.160 | 0.020 | 38 | 0.04 |
| 35 | 0.143 | 0.016 | 39 | 0.03 |
| 36 | 0.127 | 0.013 | 40 | 0.03 |
| 37 | 0.113 | 0.010 | 41 | 0.02 |
| 38 | 0.101 | 0.008 | 42 | 0.02 |
| 39 | 0.0897 | 0.0063 | 43 | 0.01 |
| 40 | 0.080 | 0.0050 | 44 | 0.01 |
📎 Примечания
- ⚠️ SWG рассчитывается приближённо на основе диаметра — не применять для точного проектирования.
- 📘 MCM используется в США и Канаде, особенно в силовой электротехнике.
- 🔌 Данные по току и сопротивлению являются ориентировочными — уточняйте по справочникам и условиям прокладки.
Подробнее о подборе проводов по диаметру для различной нагрузки читайте в этом справочнике.
