Система заземления необходима для безопасной работы электрооборудования — она отводит ток в землю при коротком замыкании, грозе или аварии. Чтобы заземление было эффективным, его сопротивление должно быть ниже нормативного значения, обычно не более 4 Ом.
Как пользоваться калькулятором
- Выберите тип грунта, в котором планируется установка заземлителей. От этого зависит удельное сопротивление земли — разные почвы проводят ток по-разному.
- Укажите климатический регион, чтобы учесть влияние зимнего промерзания. В холодных зонах грунт хуже проводит ток, и сопротивление заземления увеличивается.
- Введите длину заземлителей — это глубина, на которую будут забиты металлические стержни.
- Укажите диаметр заземлителей в миллиметрах. Обычно используются круглые прутки диаметром 12–16 мм.
- Задайте количество заземлителей, которые будут соединены между собой (например, 3 стержня по 2.5 м каждый).
- Установите допустимое сопротивление по нормативу — например, 4 Ом для бытовых систем.
- Нажмите кнопку «Рассчитать», чтобы увидеть: сопротивление одного заземлителя, общее сопротивление всей системы, и рекомендацию: достаточно ли этого или нужно увеличить длину или количество заземлителей.

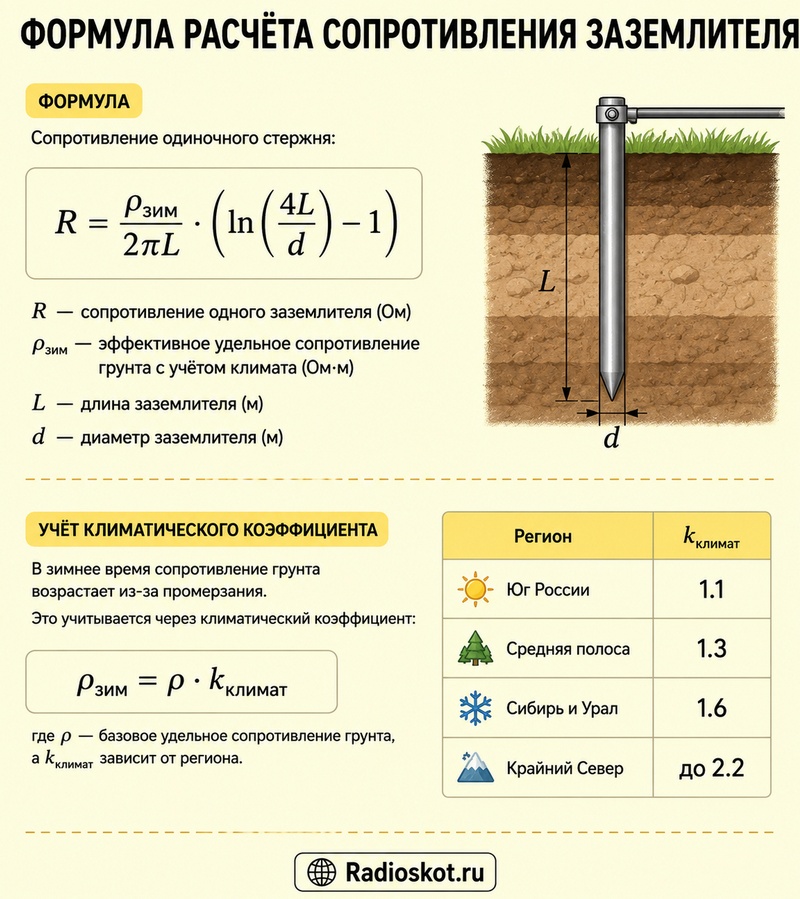

Формула расчёта сопротивления заземлителя
Сопротивление одиночного стержня рассчитывается по формуле:
\[
R = \frac{ρ_{\text{зим}}}{2 \pi L} \cdot \left( \ln \left( \frac{4L}{d} \right) — 1 \right)
\]
где:
- \( R \) — сопротивление одного заземлителя (Ом)
- \( ρ_{\text{зим}} \) — эффективное удельное сопротивление грунта с учётом климата (Ом·м)
- \( L \) — длина заземлителя (м)
- \( d \) — диаметр заземлителя (м)
Учет климатического коэффициента
В зимнее время сопротивление грунта возрастает из-за промерзания. Это учитывается через климатический коэффициент:
\[
ρ_{\text{зим}} = ρ \cdot k_{\text{климат}}
\]
где \( ρ \) — базовое удельное сопротивление грунта, а \( k_{\text{климат}} \) зависит от региона:
- Юг России — 1.1
- Средняя полоса — 1.3
- Сибирь и Урал — 1.6
- Крайний Север — до 2.2
Общее сопротивление заземляющего устройства
Если используется несколько заземлителей, их сопротивление считается совместно с учетом взаимного влияния:
\[
R_{\text{общ}} = \frac{R}{n} \cdot k_{\text{взаим}}
\]
где:
- \( R \) — сопротивление одного заземлителя
- \( n \) — количество стержней
- \( k_{\text{взаим}} \) — коэффициент влияния (обычно от 1.1 до 1.3)
Пример расчётов
Исходные данные:
- Тип грунта: Глина (удельное сопротивление ρ = 30 Ом·м)
- Регион: Средняя полоса России (климатический коэффициент k = 1.3)
- Длина заземлителя: 2.5 метра
- Диаметр заземлителя: 16 мм
- Количество заземлителей: 3 шт.
- Допустимое сопротивление: 4 Ом
Расчёт:
1. Эффективное удельное сопротивление грунта:
$$
ρ_{\text{эфф}} = ρ \cdot k = 30 \cdot 1.3 = 39 \, \text{Ом·м}
$$
2. Диаметр в метрах:
$$
d = 16\, \text{мм} = 0.016\, \text{м}
$$
3. Сопротивление одного заземлителя:
$$
R = \frac{39}{2\pi \cdot 2.5} \cdot \left( \ln\left(\frac{4 \cdot 2.5}{0.016}\right) — 1 \right)
$$
Вычислим:
\( \frac{4 \cdot 2.5}{0.016} = 625 \) ; \( \ln(625) ≈ 6.43 \) ; \( \frac{39}{2\pi \cdot 2.5} ≈ 2.49 \)
Тогда:
$$
R ≈ 2.49 \cdot (6.43 — 1) ≈ 13.52 \, \text{Ом}
$$
4. Общее сопротивление с учётом 3 заземлителей и коэффициента влияния \( k_{\text{взаим}} ≈ 1.2 \):
$$
R_{\text{общ}} = \frac{13.52}{3} \cdot 1.2 ≈ 5.41 \, \text{Ом}
$$
Вывод:
- Результат: \( R_{\text{общ}} ≈ 5.41 \, \text{Ом} \)
- Допустимое значение: 4 Ом
- Недостаточно. Нужно увеличить количество заземлителей или их длину.
Цель расчета
Главная задача — добиться, чтобы итоговое сопротивление было меньше или равно нормативного значения (например, 4 Ом). Если расчёт показывает большее значение, нужно:
- Увеличить количество заземлителей
- Увеличить их длину
- Уменьшить расстояние между ними
- Улучшить качество грунта (например, сменить место установки)
Таблица нормативов сопротивления заземления
| Тип установки | Максимально допустимое сопротивление заземления |
|---|---|
| Электроустановки до 1 кВ с глухозаземлённой нейтралью | 4 Ом |
| Электроустановки до 1 кВ с изолированной нейтралью | 15–30 Ом |
| Электроустановки выше 1 кВ | 0.5–1 Ом (по расчёту тока КЗ) |
| Молниезащита зданий (категория III) | до 10 Ом |
| Повторные заземления PEN-проводника | не более 30 Ом |
| Системы заземления электроники и автоматики | 1 Ом и ниже |
| Телекоммуникационное оборудование | ≤ 2 Ом |
| Защитное заземление бытовых электроприборов | 4 Ом (рекомендуется) |
| Ветряные и солнечные электростанции | до 1 Ом (рекомендуется) |
Более подробно о защитном заземлении читайте в этом справочнике.
⚠ Наличие надежной системы заземления гарантирует защиту людей и техники от опасных ударов током. Во время короткого замыкания, удара молнии или пробоя изоляции опасный потенциал мгновенно уходит по металлическим стержням глубоко в грунт. Для безопасной эксплуатации жилых домов и промышленных объектов итоговое сопротивление защитного контура обязано быть минимальным. Для большинства стандартных бытовых сетей этот порог составляет максимум 4 Ом. Проектирование такой системы требует обязательного учета множества факторов, начиная от структуры почвы и заканчивая климатической зоной.
Справочник удельного сопротивления грунтов
Способность почвы проводить ток определяет габариты будущего контура. В таблице собраны усредненные параметры для разных типов слоев земли при стандартной влажности около 20 процентов.
| Наименование слоя земли | Удельное сопр., Ом·м | Качество проводимости тока |
|---|---|---|
| Торфяники и заболоченные участки | 20 | Отличное |
| Глина чистая влажная | 30 | Высокое |
| Суглинок и чернозем | 50 | Среднее |
| Супесь песчаная влажная | 100 | Удовлетворительное |
| Песок садовый грунтовый | 300 | Низкое |
| Песок сухой карьерный | 500 | Очень низкое |
| Скальный грунт и песчаник | 2000 | Крайне плохое |
Способы улучшения показателей контура
Если расчеты или реальные замеры готового контура показывают превышение нормы, существует 3 эффективных пути исправления ситуации.
- Первый метод заключается в глубоком монтаже. Верхние слои почвы подвержены высыханию и замерзанию, а на глубине более 5 метров грунт всегда остается влажным и стабильным. Использование современных модульных систем позволяет забивать один стержень на глубину до 15 метров с помощью отбойного молотка.
- Второй способ подразумевает расширение геометрического периметра. Стержни разносят на расстояние, равное их удвоенной длине, и соединяют стальной полосой в форме треугольника или длинной линии вдоль фундамента. Это минимизирует взаимное экранирование и эффективно распределяет ток растекания.
- Третий вариант применяется в критических ситуациях на скалистых или чисто песчаных грунтах. Вокруг штырей вынимается часть земли и заменяется специальной электропроводящей графитовой пастой или смесью бентонитовой глины с солью. Данный метод резко снижает сопротивление переходного слоя контактной зоны.
Литература
Для детального изучения правил монтажа и проектирования защитных систем рекомендуется использовать проверенные учебники и практические пособия на русском языке:
- Карякин Р.Н. Заземляющие устройства электроустановок. Справочник.
- Коструба С.И. Измерение параметров заземляющих устройств электроустановок.
- Найфельд М.Р. Заземление, защитные заземляющие меры безопасности.
- Матвеев В.Н. Проектирование и монтаж защитных контуров заземления.
- Правила устройства электроустановок. ПУЭ. Седьмое издание.
