Онлайн-инструмент позволяет удобно рисовать, редактировать и оптимизировать раскрой фанеры, ДСП, МДФ, металла или любого другого листового материала прямо в браузере телефона или компьютера. Он особенно полезен для столяров, плотников, дизайнеров, мебельщиков и тех радиолюбителей, кто занимается изготовлением корпусов изделий, например акустических систем.
🔧 Как пользоваться:

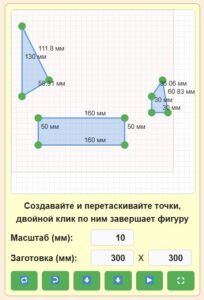

1. 📐 Построение фигур:
- Клик мышью по области сетки — добавляет точку.
- Кликайте далее и создавайте многоугольник по точкам.
- Нажав и не отпуская точку можно её передвигать по полю.
- Двойной клик по любой точке — завершает текущую фигуру и можно начать построение новой.
- Вы можете нарисовать несколько фигур, каждая будет считаться отдельной деталью.

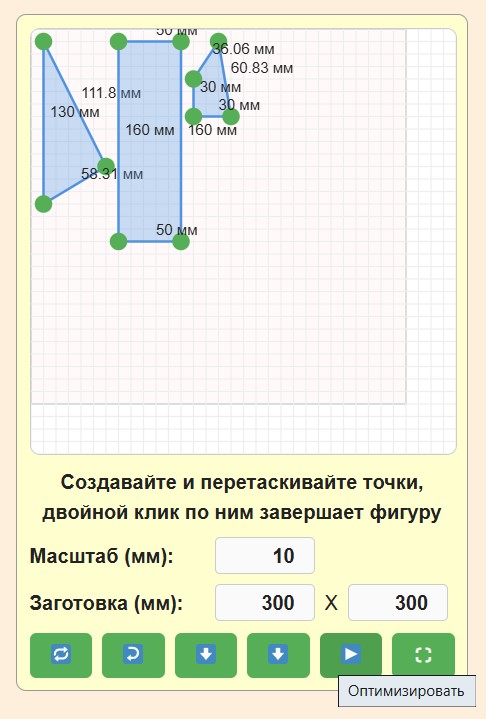

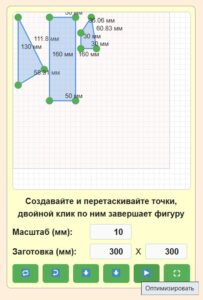

- По клику на значок ▶ все фигуры располагаются на поле по новой, с оптимальной для раскроя конфигурацией.
2. 🤏 Управление с телефона:
- Тап по экрану добавляет точку.
- Перетаскивание пальцем по уже созданной точке позволяет её переместить.
- Также можно рисовать и завершать фигуры тапами (двойной тап — завершение текущей фигуры).
3. 🧲 Привязка к сетке:
- Все точки автоматически привязываются к сетке с шагом 10 пикселей.

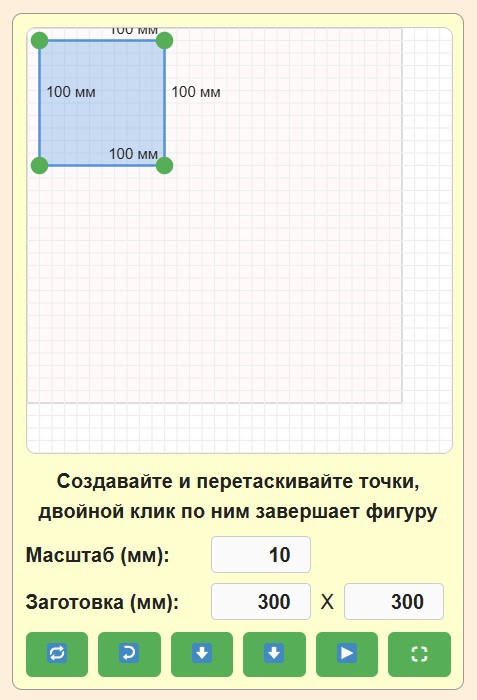

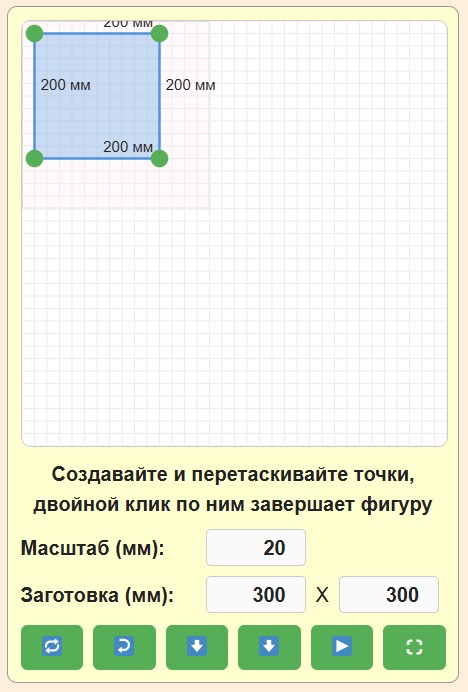

- Задавайте масштаб клеток, чтоб соблюдать точные размеры и углы.
4. 🟦 Заливка фигур:
- После завершения многоугольника он будет закрашен полупрозрачным цветом, чтобы наглядно показать его форму и расположение.
✍️ Редактирование фигур:
- Наведите курсор на зеленую точку и перетащите, чтобы изменить форму фигуры.
- Каждая вершина имеет виртуальную окружность для удобного захвата.
- Можно отменить последнее действие кнопкой «Отменить».
📐 Размеры:
- Внутри поля отображаются длины сторон (в мм). Также задавайте размеры заготовки — листа, на из которого будут вырезаться детали. Лист — это серое поле, за пределы которого не должны выходить отдельные детали.
🔁 Масштабирование и полноэкранный режим:
- Кнопка ⛶ переводит редактор в полноэкранный режим, чтобы упростить рисование на больших экранах.
- При изменении размеров окна — сетка и фигуры автоматически подстраиваются.
📤 Экспорт и раскрой:
SVG (векторная разметка):
- Кнопка «Скачать SVG» экспортирует вашу раскладку в формат, совместимый с лазерной резкой, CNC/ЧПУ-станками, плоттерами. Размер полученного рисунка соответствует введенным габаритам заготовки.

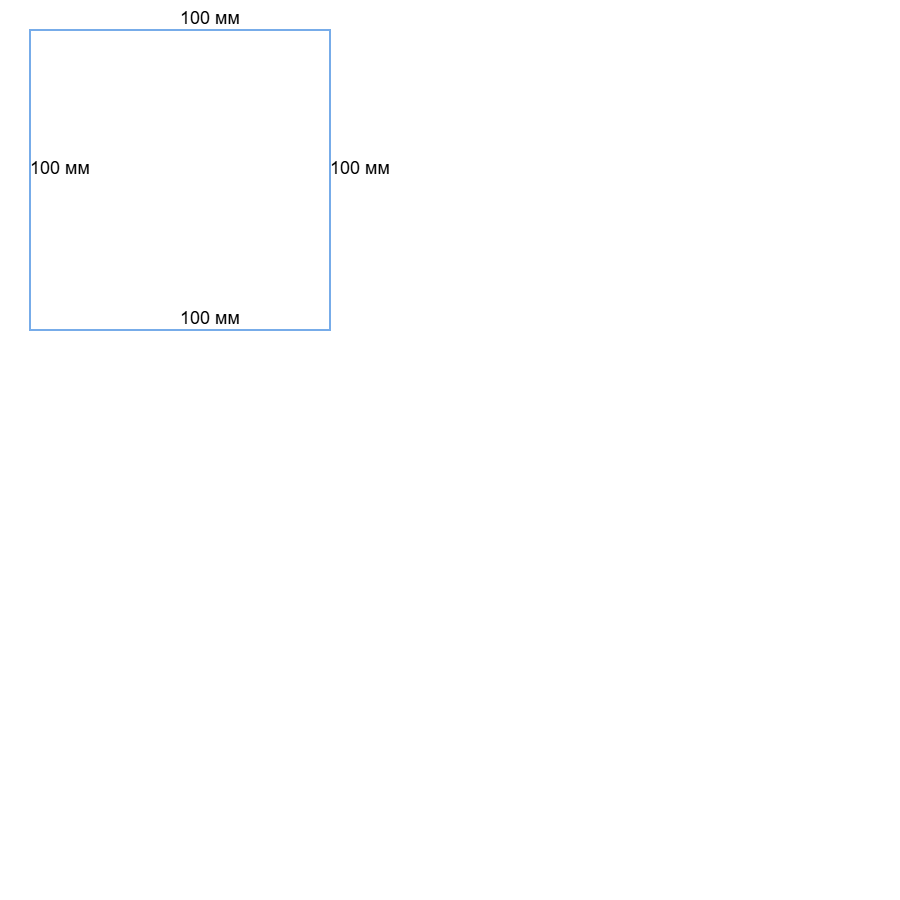

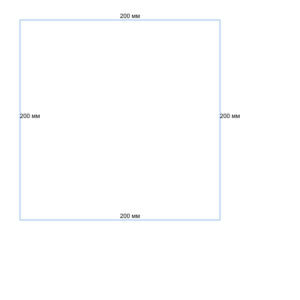

PNG (растровое изображение):
- Кнопка «Скачать PNG» позволяет сохранить изображение схемы в виде картинки для печати или пересылки. Размер полученного рисунка соответствует введенным габаритам заготовки.
Автоматическая оптимизация (Nesting):
- Перед экспортом активируйте алгоритм оптимального размещения деталей (SVGNest).
- Он поворачивает фигуры и размещает их максимально плотно, минимизирует отходы.
- Вы получаете готовую разметку на общем листе для раскроя.
🔁 Сброс и отмена:
- «Сбросить» — полностью очищает редактор.
- «Отменить» — удаляет последнюю добавленную точку.
📱 Совместимость:
- Поддерживаются все современные браузеры: Chrome, Firefox, Safari, Edge.
- Полная поддержка мобильных устройств: Android, iOS.
- Поддержка HiDPI (Retina) дисплеев.
⚠️ Примечания:
- Минимум точек для фигуры — 3 (иначе она не считается замкнутой).
- После завершения фигуры (двойной клик), её редактирование возможно, но новая фигура начнёт строиться отдельно.
- Все координаты и размеры сохраняются внутри страницы — ничего не отправляется на сервер.
📺 Видео инструкция по работе
Этот инструмент особенно удобен в тех случаях, когда необходимо быстро спланировать эффективный раскрой без обращения к сложным программам. Всё происходит прямо в браузере, и не требует установки, регистрации или специальных знаний. Пользователь может сосредоточиться исключительно на форме и размерах деталей, не отвлекаясь на технические сложности. Визуальная сетка помогает точно ориентироваться в масштабе, а интерактивное взаимодействие с фигурами делает процесс интуитивно понятным.
Благодаря возможности перемещения точек и сохранения в SVG или PNG формате, редактор отлично подходит как для домашнего применения, так и для профессионального производства. Автоматический алгоритм упаковки особенно полезен при работе с дорогостоящими материалами, где важно минимизировать потери.
Даже на мобильных устройствах можно уверенно и точно построить макет, будь то на стройке, в мастерской или в дороге. Если нужно создать онлайн более подробный чертеж различных элементов — используйте эту онлайн-рисовалку.
