Калькулятор растяжения и разрыва материалов

Любая конструкция — от микровинта в смартфоне до массивных перекрытий небоскреба — постоянно испытывает нагрузки. Причём самый коварный вид воздействия — это растяжение. Оно проверяет материал на умение сопротивляться разрыву и сохранять форму. Калькулятор специально создан чтобы мгновенно оценивать поведение различных тел под нагрузкой, не прибегая к сложным ручным вычислениям и поиску справочников. Здесь собраны данные по металлам, пластикам и композитам, что позволяет сравнивать их эффективность в реальных условиях эксплуатации.

Оценка растяжения материалов

📈 Понимание пределов прочности критически важно для безопасности и экономии. Если взять слишком слабый материал, деталь лопнет при первом же серьезном усилии. Если заложить избыточный запас, конструкция станет тяжелой и неоправданно дорогой. Расчет помогает найти тот самый баланс, когда изделие остается легким, но абсолютно надежным. В машиностроении, строительстве и даже при домашнем ремонте важно знать, когда металл начнет необратимо деформироваться, а когда наступит полный крах структуры.

Интерактивная модель позволяет увидеть процесс в динамике. Мы не просто получаем сухие цифры, а наблюдаем за появлением шейки — характерного сужения детали перед самым разрывом. Это явление свойственно пластичным материалам, таким как медь или малоуглеродистая сталь. Хрупкие же материалы, вроде чугуна или углепластика, разрушаются внезапно, практически без изменения формы. Программа учитывает эти физические особенности, моделируя поведение каждого из них индивидуально.

Основные понятия и физика процесса

Чтобы понимать результаты выдачи, нужно разобраться в нескольких базовых терминах. Первый и самый важный — это напряжение. В физике его обозначают греческой буквой сигма. Представьте силу, распределенную по всей площади поперечного сечения детали. Если вы тянете тонкую проволоку и толстый стержень с одинаковой силой, напряжение в проволоке будет в десятки раз выше, потому что вся нагрузка приходится на малую площадь.

Второе понятие — деформация или относительное удлинение. Обозначается буквой эпсилон. Это показатель того, на сколько процентов вытянулась деталь относительно своей начальной длины. Здесь важно различать упругость и пластичность. В зоне упругости материал ведет себя как пружина — после снятия нагрузки он возвращается в исходное состояние. Как только нагрузка превышает предел текучести, начинаются необратимые изменения. Атомы внутри кристаллической решетки или молекулярные цепи полимеров смещаются так далеко, что уже не могут вернуться назад. С этого момента деталь считается поврежденной, даже если она еще не развалилась на куски.

Математика за кадром: формулы расчета

✍ Для определения всех параметров в программе используются классические зависимости сопротивления материалов. Основной закон, описывающий начальный этап нагрузки — это закон Гука. Он гласит, что напряжение прямо пропорционально деформации через коэффициент, называемый модулем Юнга или модулем упругости. Чем выше этот модуль, тем жестче материал и тем сложнее его растянуть.

Расчет механического напряжения выполняется по следующей формуле:

$$\sigma = \frac{F}{A0}$$

В данном случае F — это приложенная сила в Ньютонах, а A0 — площадь поперечного сечения в квадратных миллиметрах. Результат получается в мегапаскалях — МПа. Это стандартная единица измерения прочности во всем мире.

Для вычисления относительной деформации используется соотношение:

$$\epsilon = \frac{\Delta L}{L_0} \times 100\%$$

Здесь L0 — это исходная длина заготовки, а \( \Delta L \) — абсолютное приращение длины. В калькуляторе эти значения пересчитываются автоматически при перемещении ползунка силы.

Когда напряжение переходит границу упругости, в дело вступает нелинейная зависимость. Программа использует параболическую аппроксимацию для зоны упрочнения. Это позволяет имитировать реальный график растяжения, где сопротивление материала растет до определенного пика — предела прочности, после чего начинается локальное сужение и разрыв.

Пример 1: Стальной стержень под нагрузкой

Разберем конкретную ситуацию. У нас есть стержень из строительной стали Ст3. Его начальная длина составляет 200 мм, а площадь сечения — 100 квадратных мм. Прикладываем к нему силу в 20 кН — это примерно 2 тонны нагрузки.

Переведем силу в Ньютоны: 20 умножаем на 1000, получаем 20 000 Н. Теперь найдем напряжение. Делим 20 000 на площадь 100. Получаем 200 МПа. Для стали Ст3 предел текучести составляет примерно 240 МПа. Это значит, что наше значение 200 МПа ниже порога пластичности. Стержень находится в зоне упругой деформации. Если уберем силу, он вернется к своим 200 мм длины. Запас прочности в данном случае составит 400 делить на 200 — ровно 2.0.

Теперь вычислим, на сколько он вытянется. Модуль Юнга для стали равен 200 000 МПа. Используем закон Гука:

$$\epsilon = \frac{\sigma}{E} = \frac{200}{200 000} = 0.001$$

В процентах это составит 0.1%. Чтобы узнать удлинение в миллиметрах, умножаем 200 мм на 0.001. Результат — стержень станет длиннее всего на 0.2 мм. Это крошечное изменение, которое невозможно заметить глазом, но калькулятор его точно зафиксирует.

Пример 2: Пластиковая деталь

Возьмем другой сценарий. Деталь из ABS пластика с той же площадью 100 квадратных мм и длиной 100 мм. Приложим силу всего в 5 кН. Для стали это была бы ничтожная нагрузка, но для полимера ситуация иная.

Напряжение составит 5 000 делить на 100 — получаем 50 МПа. Заглянем в справочные данные. Для ABS пластика предел прочности обычно колеблется в районе 45 МПа. Это означает, что при такой силе деталь гарантированно разрушится. Калькулятор покажет статус — Разрушение. Состояние материала перейдет критическую точку, и на экране мы увидим характерную вспышку разрыва. Это наглядно демонстрирует, почему нельзя заменять металлические силовые элементы пластиковыми без пересчета геометрии.

Справочная таблица сталей и сплавов

Для удобства выбора параметров ниже приведена таблица с основными характеристиками популярных металлов. Эти данные встроены в алгоритм нашего инструмента.

Различия в поведении материалов

Каждый класс материалов реагирует на растяжение по-своему. Металлы обладают кристаллической структурой. В них деформация происходит за счет скольжения плоскостей атомов друг относительно друга. Если сталь содержит много углерода, это скольжение затрудняется, материал становится прочнее, но теряет способность вытягиваться. Поэтому высокоуглеродистые стали лопаются быстро, а мягкое железо тянется как жвачка.

Полимеры работают иначе. Их молекулы представляют собой длинные запутанные цепи. При растяжении эти цепи сначала выпрямляются — это дает огромные показатели удлинения, иногда до 50% и более. Однако связь между цепями слабая, поэтому общая прочность пластиков на порядок ниже, чем у металлов. В калькуляторе это заметно по шкале графиков — для пластика она заканчивается там, где для стали еще даже не начинается значимая нагрузка.

Композиты, такие как углепластик, сочетают в себе жесткость волокна и связующую силу смолы. Это создает уникальные свойства. Углеволокно невероятно прочное вдоль своей оси, но оно совершенно не умеет тянуться. Если вы посмотрите на график такого материала, то увидите почти вертикальную линию, которая обрывается в верхней точке без каких-либо плавных переходов. Это опасный вид разрушения, так как он происходит мгновенно без предварительных признаков деформации.

Справочная таблица полимеров и неметаллов

В этой таблице представлены характеристики материалов, которые часто используются в 3D-печати и легкой промышленности.

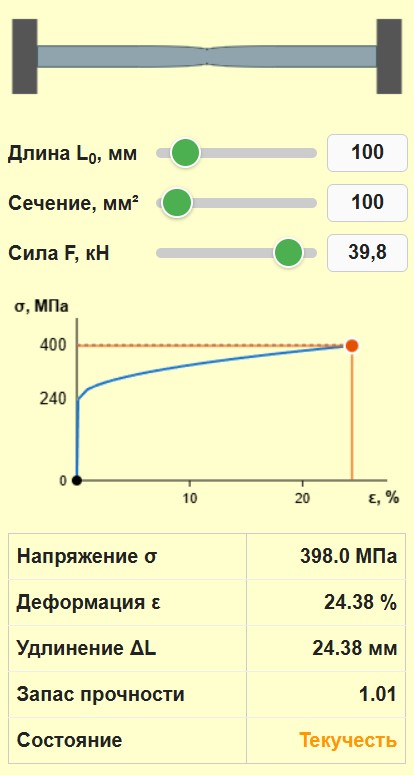

Как пользоваться графиком симулятора

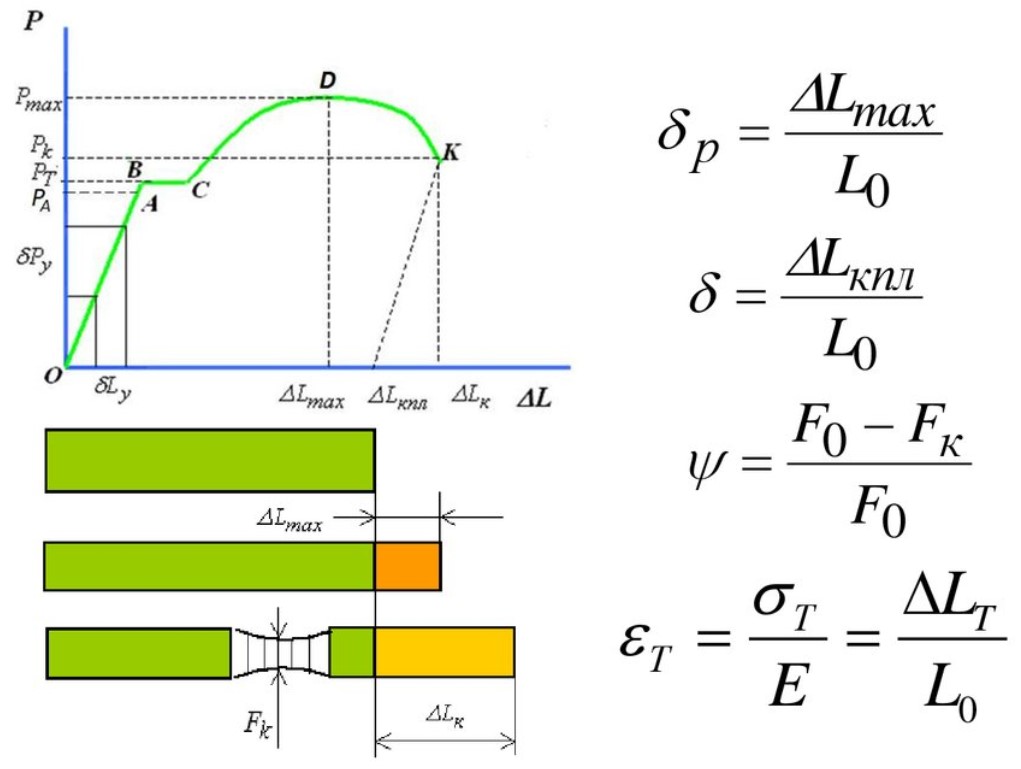

График, который рисует калькулятор, называется диаграммой растяжения. Это главный паспорт материала. По оси ординат откладывается напряжение, а по оси абсцисс — деформация. Первая прямая линия на графике — это зона закона Гука. Пока точка находится на этой линии, с материалом ничего страшного не происходит. Как только кривая начинает загибаться вправо, вы входите в зону пластичности. Это сигнал о том, что деталь начала плыть.

📈 Пик кривой соответствует пределу прочности. Это максимальная точка сопротивления. После нее нагрузка может даже снижаться, но деформация продолжает расти. Это происходит из-за того, что в одном месте детали образуется шейка. Сечение там резко уменьшается, и для дальнейшего разрыва уже не нужно так много сил. Оранжевая точка на графике в реальном времени показывает, где именно находится ваша заготовка в данный момент.

Интересно наблюдать за запасом прочности. В инженерной практике принято держать его на уровне от 1.5 до 3.0 для статических конструкций. Если калькулятор показывает значение ниже единицы, значит конструкция уже разрушена. Значение выше 10 считается избыточным, указывая на то, что материала затрачено слишком много и можно попробовать уменьшить сечение или выбрать более дешевый сплав.

Практическое применение расчетов

Данный инструмент будет полезен в самых разных сферах. Например, при выборе троса для лебедки. Зная площадь сечения троса и материал, можно заранее понять, выдержит ли он вес автомобиля или лопнет в самый неподходящий момент. Подобные расчеты проводят инженеры при проектировании рам велосипедов, крепежных кронштейнов и даже бытовых полок.

В области 3D-печати пользователи часто гадают, какой пластик лучше подойдет для функциональной детали. Сравнив ABS и капролон в калькуляторе, можно увидеть, что капролон выдерживает более высокие нагрузки и при этом гораздо пластичнее. Это делает его идеальным для шестерен и втулок, работающих под давлением. Углепластик же при всей своей прочности окажется слишком капризным из-за хрупкости — любая ударная нагрузка, превышающая расчетную, приведет к катастрофе.

Работа с сечением также дает пищу для размышлений. Увеличив диаметр стержня всего в 2 раза, вы увеличиваете площадь сечения в 4 раза. Это позволяет снизить напряжение в 4 раза и многократно повысить надежность всей системы. Калькулятор позволяет играться с этими параметрами, находя идеальные геометрические пропорции для каждой задачи.

Список литературы

• Феодосьев В. И. — Сопротивление материалов. Классический учебник для технических вузов с подробным разбором задач.
• Беляев Н. М. — Сопротивление материалов. Фундаментальный труд, охватывающий все аспекты теории прочности.
• Писаренко Г. С. — Справочник по сопротивлению материалов. Содержит огромное количество табличных данных и формул.
• Золоторевский В. С. — Механические свойства металлов. Глубокое изучение того, как структура металла влияет на его прочность.
• Анурьев В. И. — Справочник конструктора-машиностроителя в трех томах. Настольная книга любого инженера с характеристиками всех сплавов.
• Александров А. В., Потапов В. Д. — Основы сопротивления материалов. Современный подход к изложению сложных физических процессов.
