Этот калькулятор позволяет быстро оценить основные параметры усилителя мощности (ВЧ или НЧ) в зависимости от выбранного класса, типа выходного каскада, питания и нагрузочного сопротивления.
Основные понятия и параметры:

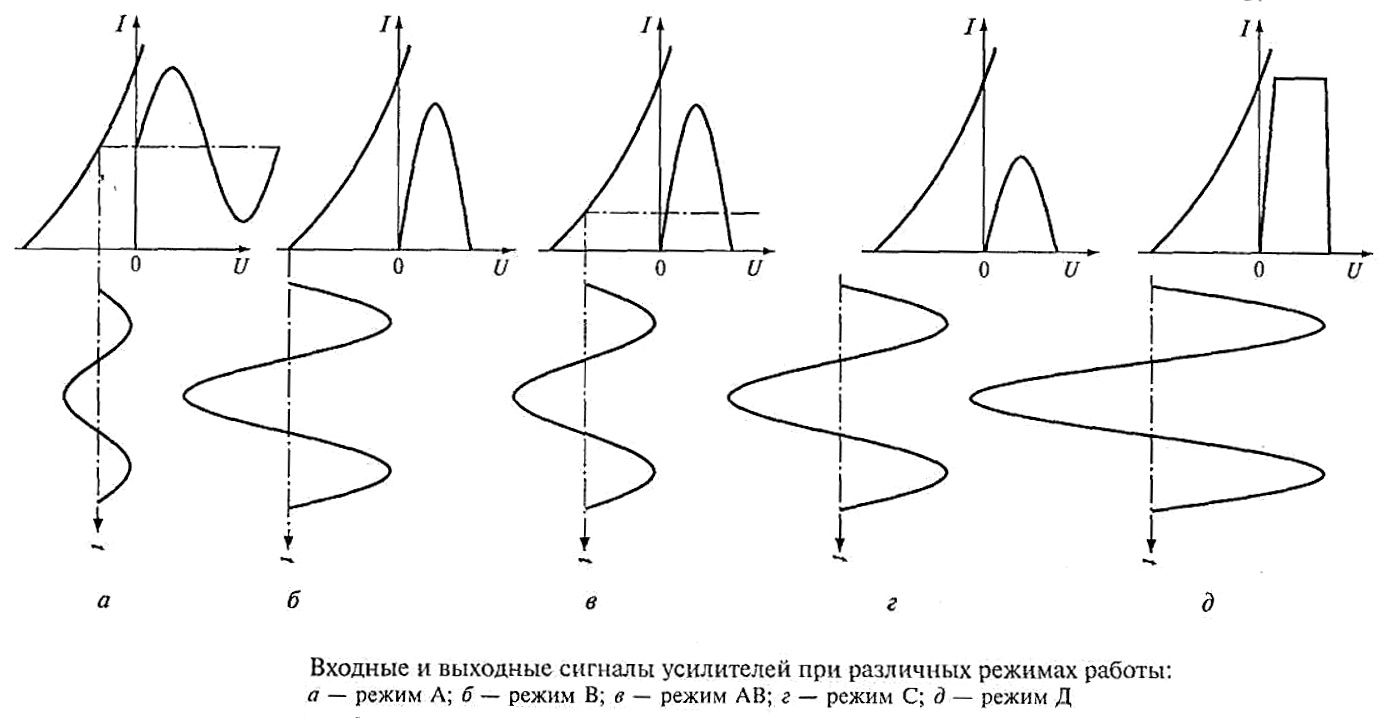

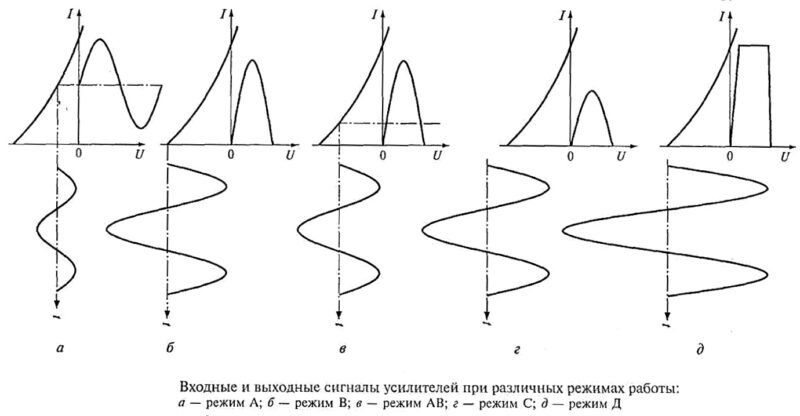

- Класс усилителя — режим работы выходных транзисторов, влияющий на КПД и искажения. В калькуляторе доступны классы A, AB, B, C, D.
- Тип выходного каскада — однотактный (single-ended) или двухтактный (push-pull), влияющий на эффективность и ток покоя.
- Тип питания — одно- или двухполярный источник питания. Двухполярный обычно даёт суммарно удвоенное напряжение питания.
- Напряжение питания \( V_{CC} \) — напряжение, подаваемое на усилитель.
- Сопротивление нагрузки \( R_{load} \) — сопротивление динамика или нагрузки, к которой подключён усилитель.
Расчёты, выполняемые калькулятором:
Исходя из выбранных параметров, калькулятор оценивает:
- Ток потребления \( I_{CC} \) — суммарный ток, потребляемый усилителем от источника питания, включая ток покоя и ток сигнала.
- Выходную мощность \( P_{out} \) — максимальную мощность, которую усилитель может отдать на нагрузку.
- Коэффициент искажений (THD) — ориентировочная величина гармонических искажений в зависимости от класса усиления.
Формулы и пояснения:
Для оценки выходной мощности используется формула:
\[
P_{out} = \eta \times \frac{V_{CC}^2}{R_{load}}
\]
где \( \eta \) — коэффициент полезного действия усилителя, зависящий от выбранного класса и схемы.
КПД для различных классов приблизительно:
\[
\begin{cases}
\text{Класс A} & \eta \approx 25\% \\
\text{Класс AB} & \eta \approx 35\% \\
\text{Класс B} & \eta \approx 50\% \\
\text{Класс C} & \eta \approx 70\% \\
\text{Класс D} & \eta \approx 90\%
\end{cases}
\]
Ток покоя \( I_{q} \) задаётся эмпирически и зависит от класса и типа каскада, чтобы обеспечить корректную работу и минимальные искажения. Для однотактных усилителей эффективность уменьшается примерно на 15%, а для двухтактных увеличивается на 10%. Двухполярное питание дополнительно улучшает КПД на ~5%.
| Класс | КПД (η), % | Искажения (THD) | Ток покоя | Тип работы | Применение |
|---|---|---|---|---|---|
| A | ~25 | Очень низкие | Высокий | Линейный, постоянный ток | Высококачественные усилители, лабораторные |
| AB | ~35-50 | Низкие | Средний | Комбинация A и B | Бытовые усилители, хорошее качество и КПД |
| B | ~50-70 | Средние | Низкий | Полупериодный | Низкобюджетные усилители, радио |
| C | ~70-80 | Высокие | Очень низкий | Импульсный, неполный цикл | Радиочастотные усилители, некорректно для аудио |
| D | ~85-95 | Низкие при фильтрации | Минимальный | Импульсная модуляция (ШИМ) | Цифровые усилители, портативная техника |
Как пользоваться калькулятором:
- Выберите класс усилителя.
- Выберите тип выходного каскада — однотактный или двухтактный.
- Выберите тип питания — одно- или двухполярное.
- Введите напряжение питания в вольтах.
- Введите сопротивление нагрузки в омах.
- Нажмите кнопку Рассчитать, чтобы увидеть ток потребления, выходную мощность и коэффициент искажений.
- Дополнительно строится график токопотребления при различных напряжениях.
Этот калькулятор даёт ориентировочные значения для понимания и оценки параметров усилителей на разных классах. Для точного проектирования следует использовать специализированные расчёты и учитывать параметры конкретных компонентов. Примеры схемотехники для разных режимов работы смотрите в разделе «Аудио«.
