Программа для автоматизированного расчёта основных параметров резки заготовок различными инструментами — фрезами, сверлами, токарными резцами и граверами. Позволяет быстро определить скорость резания, обороты, подачу, нагрузку на инструмент и оптимальные параметры в зависимости от материала и типа обработки. Выводит результаты в виде таблицы и графика.
- Проектирование режимов резки при фрезеровке, сверлении, токарной обработке и гравировке;
- Выбор оптимального инструмента и параметров резания в зависимости от материала;
- Оценка нагрузки на инструмент и предотвращение поломок;
- Определение рекомендуемых оборотов, подачи и глубины реза;
- Подготовка технологических карт и инструкций для производственных процессов.
Возможности программы
- Поддержка популярных материалов: сталь, алюминий, латунь, медь, титан, чугун, пластик;
- Подбор параметров для разных типов обработки: фрезеровка, сверление, токарная обработка, гравировка;

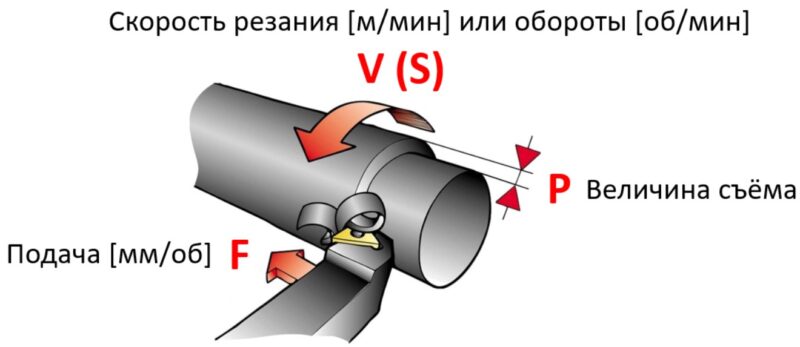

- Расчёт скорости резания (Vc), оборотов шпинделя (RPM), подачи на зуб/оборот (fz) и линейной подачи (F);
- Оценка нагрузки на инструмент и классификация по цветам;
- Интерактивные графики подачи от глубины реза;
- Скачивание результатов в виде HTML-таблицы для дальнейшей документации.
Дизайн калькулятора разработан для удобного ввода параметров с мгновенным обновлением результатов. Поддерживается корректное отображение на мобильных устройствах.
Основные элементы:
- Выбор типа обработки: фрезеровка, сверление, токарная, гравировка — переключатель кнопками;
- Выбор материала заготовки из выпадающего списка;
- Диаметр инструмента, число зубьев (для фрез), глубина и ширина реза — числовые поля с ползунками для быстрого изменения;
- Автоматическое обновление таблицы и графика при изменении любых параметров;
- Скачивание результатов и графика одним кликом.
Алгоритм расчёта
Расчёт выполняется с учётом материала, типа обработки, диаметра инструмента, числа зубьев и параметров реза. Использованы формулы:
$$
V_c = V_{base} \cdot \max(0.2, 1 — 0.25 \cdot
$$
$$
\cdot (\frac{a_p}{5} + \frac{a_e}{5}))
$$
- \(V_c\) — скорость резания, м/мин
- \(V_{base}\) — базовая скорость для материала и типа обработки
- \(a_p\) — глубина реза, мм
- \(a_e\) — ширина среза, мм
$$
RPM = \frac{1000 \cdot V_c}{\pi \cdot D}
$$
- \(RPM\) — обороты шпинделя, об/мин
- \(D\) — диаметр инструмента, мм
Для фрезеровки:
$$
F = f_z \cdot z \cdot RPM,
$$
$$
\quad f_z = f_{base} \cdot \text{adj factor} \cdot \frac{6}{D}
$$
Для других типов обработки:
$$
F = f_z \cdot RPM,
$$
$$
\quad f_z = f_{base} \cdot \text{adj factor}
$$
- \(F\) — линейная подача, мм/мин
- \(f_z\) — подача на зуб/оборот, мм/зуб или мм/об
- \(z\) — число зубьев фрезы
Классификация нагрузки на инструмент
Нагрузка рассчитывается в процентах относительно оптимальной работы. Классы:
- Зелёный — безопасный режим (≤ 80%)
- Оранжевый — будьте осторожны (81–120%)
- Красный — превышение нагрузки (>120%), рекомендуется изменить параметры

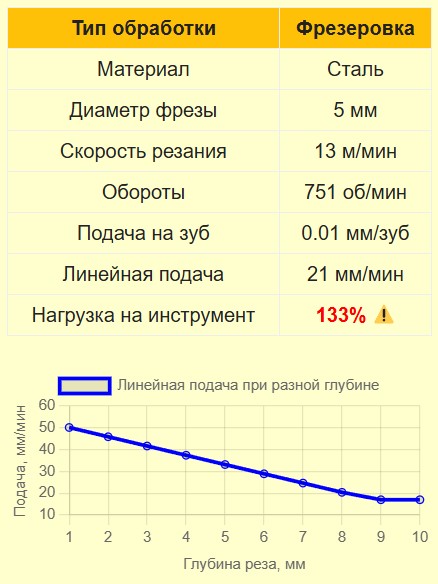

Программа строит график зависимости линейной подачи от глубины реза. Это позволяет наглядно увидеть влияние глубины на производительность и нагрузку.
Примеры рекомендуемых скоростей и подач
Токарная обработка
| Материал | Vc, м/мин | fz, мм/об | F, мм/мин |
|---|---|---|---|
| Сталь | 50 | 0.15 | 120 |
| Алюминий | 200 | 0.25 | 500 |
| Латунь | 120 | 0.20 | 240 |
| Пластик | 80 | 0.30 | 180 |
| Медь | 90 | 0.22 | 198 |
| Титан | 30 | 0.08 | 40 |
| Чугун | 40 | 0.12 | 48 |

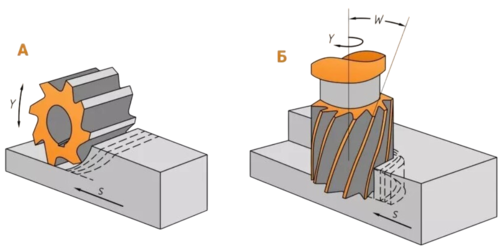

Фрезерная обработка
| Материал | Vc, м/мин | fz, мм/зуб | F, мм/мин |
|---|---|---|---|
| Сталь | 60 | 0.05 | 120 |
| Алюминий | 250 | 0.10 | 500 |
| Латунь | 150 | 0.08 | 240 |
| Пластик | 100 | 0.12 | 200 |
| Медь | 80 | 0.09 | 144 |
| Титан | 35 | 0.03 | 60 |
| Чугун | 50 | 0.04 | 80 |
Сверление
| Материал | Vc, м/мин | fz, мм/об | F, мм/мин |
|---|---|---|---|
| Сталь | 30 | 0.10 | 60 |
| Алюминий | 120 | 0.20 | 240 |
| Латунь | 80 | 0.15 | 120 |
| Пластик | 50 | 0.25 | 125 |
| Медь | 40 | 0.18 | 72 |
| Титан | 20 | 0.05 | 25 |
| Чугун | 25 | 0.08 | 40 |
Особенности работы калькулятора
- Поддержка мобильных телефонов, планшетов и ПК;
- Автоматическая корректировка таблицы и графика при изменении любого параметра;
- Предупреждения при недопустимых значениях параметров (например, диаметр или глубина ≤ 0);
- Скачивание таблицы результатов для отчётности или технологических карт.
Калькулятор упрощает расчёт параметров резки металлов, минимизирует ошибки и позволяет быстро подобрать оптимальные режимы обработки для различных материалов и типов инструментов.
Справочники и литература
- Справочник по резанию металлов и инструментам, М.: Машиностроение, 2020
- Металлообработка: Справочник инженера, СПб.: Питер, 2021
- Технология резания металлов. Современные методы и материалы, М.: Лань, 2019
- ГОСТ 19281-2014. Металлы и сплавы. Термины и определения
- ISO 3002-2016. Металлообработка и инструмент. Основные параметры
