Профессиональный онлайн-калькулятор помогает быстро оценить преднатяг болта по заданному моменту, проверить напряжения в резьбе, подобрать момент для заданного процента доказательной прочности, а также оценить среднее контактное давление под шайбой при заданной силе. Поддерживает расчёт с учётом коэффициента трения K, шага резьбы, класса/материала болта и геометрии шайбы. Если требуется дополнительно посмотреть 3D модель — используйте другой сервис.
Как пользоваться программой
- Выберите класс болта — поля с σu/σy появятся автоматически, их можно редактировать.
- Укажите номинальный диаметр d (мм) и шаг резьбы p (мм). Это нужно для вычисления расчётной площади резьбы At.
- Задайте коэффициент трения K и момент T (N·m). Можно также указать целевой процент прочности и коэффициент запаса.
- Нажмите «Рассчитать» — получите преднатяг F, напряжение σ в резьбе, проверку по прочности, а также график зависимости преднатяга от момента или давления от внешнего диаметра шайбы.
- Переключитесь в режим «Шайбы — Давление», чтобы оценить среднее контактное давление по геометрии шайбы и увидеть график зависимости давления от Do.
Что считает калькулятор
- Преднатяг F, получаемый при заданном моменте T и коэффициенте трения K.
- Расчётную (эффективную) площадь резьбы At и напряжение σ = F / At.
- Требуемый момент для достижения заданного процента доказательной прочности.
- Среднее давление под шайбой: \( p = \frac{F}{A_{\text{contact}}} \), где \( A_{\text{contact}} = \frac{\pi}{4}(D_o^2 — D_i^2) \).
- Простую проверку: σ vs допустимое и рекомендацию.
Формулы расчёта
Расчётная площадь резьбы:
$$ A_t = \frac{\pi}{4}\,(d — 0.9382\,p)^2 \quad (\text{мм}^2) $$
Преднатяг, из простого приближения связи момента и силы:
$$ T = K\,F\,d_{\text{м}} \quad\Rightarrow\quad F = \frac{T}{K\,d_{\text{м}}} $$
где \(d_{\text{м}}\) — номинальный диаметр в метрах (мм/1000).
Напряжение в резьбе:
$$ \sigma = \frac{F}{A_t} \quad (\text{МПа}) $$

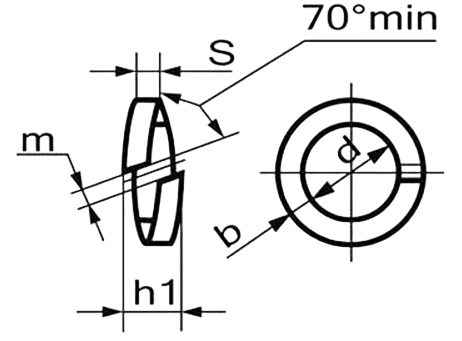

Средняя контактная площадь шайбы:
$$ A_{\text{contact}} = \frac{\pi}{4}\,(D_o^2 — D_i^2) \quad (\text{мм}^2) $$
Среднее давление под шайбой:
$$ p_{\text{avg}} = \frac{F}{A_{\text{contact}}} \quad (\text{МПа}) $$
Коротко о понятиях
- At — расчётная площадь резьбы. Используется для корректного вычисления σ, так как резьба не равна площади полного диаметра. Подробнее о резьбовых соединениях смотрите тут.
- K — эмпирический коэффициент, учитывающий трение в резьбе и под головкой/гайкой. K сильно зависит от смазки, покрытия и состояния резьбы.
- Proof / σy — доказательная прочность материала; проверка σ < proof / safetyFactor даёт приблизительную гарантию от пластического течения.
- Shims/Washers — шайба увеличивает контактную площадь и снижает давление на материал, снижая риск продавливания.
Примеры вычислений
Дано: болт класса 8.8 (σu=800 МПа, σy=640 МПа), d=10 мм, p=1.5 мм, K=0.20, T=50 N·m, target=70%, safetyFactor=1.5.
- Вычисляем At: \( A_t = \frac{\pi}{4}(10 — 0.9382\cdot1.5)^2 \approx 58.4\ \text{мм}^2 \).
- Преднатяг: \( d_{\text{м}} = 0.01\ \text{м} \Rightarrow F = \frac{50}{0.20\cdot0.01} = 25000\ \text{N} \).
- Напряжение: \( \sigma = \frac{25000}{58.4} \approx 428\ \text{МПа} \).
- Допустимое (proof / SF): \( 640 / 1.5 \approx 426.7\ \text{МПа} \) — в этом примере σ ≳ допустимого → риск пластического течения.
- Вывод: либо уменьшить момент, либо увеличить диаметр/класс болта, либо повысить SF или улучшить K (смазка).
Дано: Do = 20 мм, Di = 11 мм, t = 2 мм, F = 20 кН (преднатяг).
- Площадь контакта: \( A = \frac{\pi}{4}(20^2 — 11^2) \approx 471.2\ \text{мм}^2 \).
- Среднее давление: \( p_{\text{avg}} = \frac{20000}{471.2} \approx 42.5\ \text{MPa} \).
- Рекомендация: для стального материала p<50 МПа — обычно ОК; при p≥50 МПа — используйте большую шайбу или добавьте опору/пластину.
Техническая справка
- Коэффициент K варьируется от 0.10 (смазанные высокоэффективно) до 0.30+ (сухая, ржавая резьба). Небольшие изменения K сильно влияют на преднатяг.
- Использование шайбы увеличивает контактную площадь и уменьшает локальное продавливание; при мягких поверхностях (алюминий, пластик) используйте пластины/большие шайбы.
- Проверка σ выполняется по расчетной площади резьбы At, а не по площади полного диаметра.
- Класс болта (8.8, 10.9, 12.9 и т.д.) определяет пределы прочности σu/σy.
Если нужно стабильное, повторяемое преднажатие — используйте калиброванные динамометрические ключи и укажите K или ориентируйтесь на табличные значения моментов для данного класса/диаметра. При высоких нагрузках применяйте контроль целостности (момент + измерение удлинения/контроля натяга, тензоизмерители). Для тонких/мягких деталей увеличьте опорную площадь — большая шайба или пластина, чтобы снизить локальную деформацию.
Справочные таблицы
1) Пределы прочности болтов
| Класс болта | σu | σy | Примечание |
|---|---|---|---|
| 8.8 | 800 МПа | 640 МПа | Стандартные крепёжные болты |
| 10.9 | 1040 МПа | 940 МПа | Более высокая прочность |
| 12.9 | 1220 МПа | 1100 МПа | Высокопрочные болты |
| A2 нерж. | 640 МПа | 450 МПа | Коррозионностойкие |
2) Расчётная площадь резьбы At и ориентировочное усилие при 70% proof (класс 8.8, σy=640 МПа)
| Резьба | d, мм | p, мм | deff, мм | At, мм² | F @70% proof, кН |
|---|---|---|---|---|---|
| M5 | 5 | 0.8 | 4.2494 | 14.183 | 6.354 |
| M6 | 6 | 1.0 | 5.0618 | 20.123 | 9.015 |
| M8 | 8 | 1.25 | 6.8273 | 36.608 | 16.401 |
| M10 | 10 | 1.5 | 8.5927 | 57.989 | 25.979 |
| M12 | 12 | 1.75 | 10.3582 | 84.266 | 37.751 |
| M16 | 16 | 2.0 | 14.1236 | 156.668 | 70.187 |
| M20 | 20 | 2.5 | 17.6545 | 244.794 | 109.668 |
3) Примерные размеры шайб и среднее давление при F = 20 кН
| Резьба | d (мм) | Di (мм) | Do (мм) | A_contact (мм²) | p_avg @20 kN (МПа) |
|---|---|---|---|---|---|
| M5 | 5 | 6.0 | 10 | 50.3 | 397.887 |
| M6 | 6 | 7.0 | 12 | 74.6 | 268.050 |
| M8 | 8 | 9.0 | 16 | 137.4 | 145.513 |
| M10 | 10 | 11.0 | 20 | 219.1 | 91.272 |
| M12 | 12 | 13.0 | 24 | 319.7 | 62.567 |
| M16 | 16 | 17.0 | 30 | 479.9 | 41.677 |
| M20 | 20 | 21.0 | 40 | 910.3 | 21.971 |
4) Ориентировочные значения коэффициента K
| Состояние / покрытие | Типовой K | Комментарий |
|---|---|---|
| Сухая чистая сталь | 0.18–0.22 | Стандартный «сухой» случай; часто K≈0.20. |
| Хорошая смазка (моторное масло, MoS₂) | 0.10–0.15 | Существенное снижение требуемого момента для того же натяга. |
| Оцинковка / легкое покрытие | 0.15–0.25 | Зависит от типа покрытия и пленки — иногда K растёт. |
| Нержавеющая сталь (A2/A4), сухая | 0.20–0.30 | Нержавейка более «скользкая» в паре с мягкой сталью; диапазон широкий. |
| Специальные антифрикционные покрытия | 0.08–0.12 | Низкий K при заводской смазке/покрытии; полезно для точных натягов. |
👉 Подсказка: если расчёт показывает, что σ близко к допустимому — уменьшите момент или используйте шайбу/опору; улучшение смазки (понижение K) даёт резкое снижение требуемого момента для того же преднатяга.
Программа даёт приближённые инженерные оценки. Для критичных соединений используйте полные методики расчёта, контрольный протокол и стандарты (ГОСТ/ISO/EN) с учётом динамических и циклических нагрузок, и индивидуальных условий эксплуатации.
