Полноразмерная 1λ:
Полуволновая ½λ:
Четвертьволновая ¼λ:
Рабочая длина:
Калькулятор позволяет рассчитать длину антенны в зависимости от заданной частоты и типа конструкции: штыревая (четвертьволновая), диполь (полуволновая) и укороченная антенна с компенсационной катушкой.
Использование калькулятора
- Введите рабочую частоту в мегагерцах (МГц), например 27, 144 или 433.
- Выберите тип антенны: штыревая (¼λ), диполь (½λ) или укороченная с катушкой.
- Нажмите кнопку «Рассчитать», чтобы получить соответствующие размеры антенны.
Основные формулы
Длина волны:
$$
\lambda = \frac{c}{f} = \frac{299.792458}{f}
$$
где:
- \(\lambda\) — длина волны в метрах,
- \(f\) — частота в мегагерцах (МГц),
- \(c = 299{,}792{,}458\) м/с — скорость света.
Длина антенны зависит от её типа:
Полноразмерная (1λ):
$$
L = \lambda
$$
Полуволновая (диполь):
$$
L = \frac{\lambda}{2}
$$
Четвертьволновая (штыревая антенна):
$$
L = \frac{\lambda}{4}
$$
Укороченная антенна с катушкой:
$$
L = K \cdot \frac{\lambda}{4}
$$
где \(K = 0.8\) — коэффициент укорочения, учитывающий влияние индуктивности.
Влияние коэффициента укорочения на эффективность и ширину пропускания (пример 100 МГц):
| Коэфф. укорочения | Длина антенны (м) | КПД, % | Ширина проп. (Δf/f), % | Комментарий |
|---|---|---|---|---|
| 1.00 (без укорочения) | 0.75 | 100 | 5–10 | Классическая четвертьволновая |
| 0.85 | 0.64 | 85–90 | 4–8 | Легкая катушка, небольшие потери |
| 0.80 | 0.60 | 75–85 | 3–7 | Средняя катушка, заметные потери |
| 0.70 | 0.53 | 60–70 | 2–5 | Сильно укороченная, большие потери |
| 0.60 | 0.45 | 40–55 | 1–3 | Очень сильно укороченная |
Пример расчёта
Для частоты \(f = 144\,\text{МГц}\):
- Длина волны: \(\lambda = \frac{299.8}{144} \approx 2.08\,м\)
- Диполь (½λ): \(L = \frac{2.08}{2} = 1.04\,м\)
- Штыревая (¼λ): \(L = \frac{2.08}{4} = 0.52\,м\)
- Укороченная (¼λ × 0.8): \(L = 0.8 \times 0.52 = 0.42\,м\)
Типы антенн

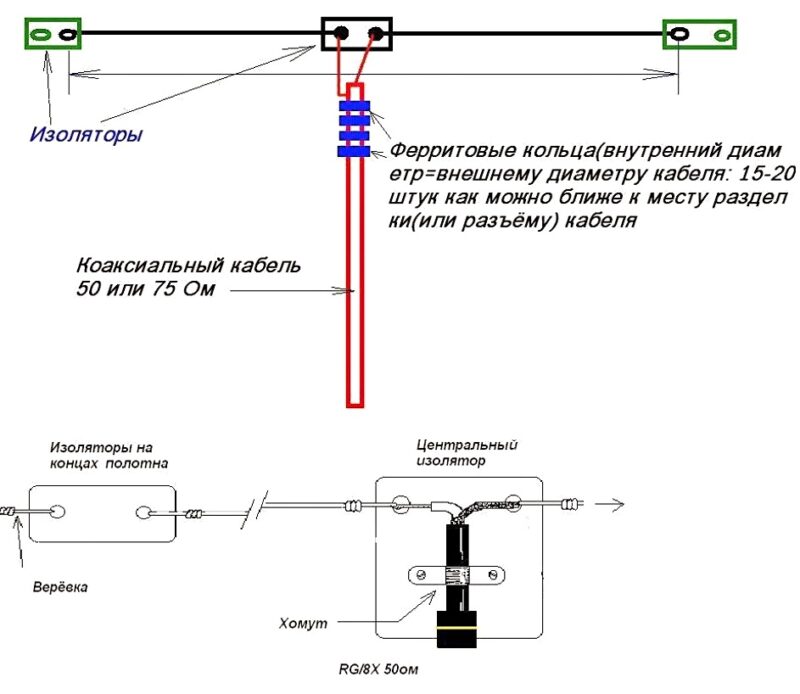

- Диполь — классическая симметричная антенна длиной в полволны, используется во многих диапазонах.

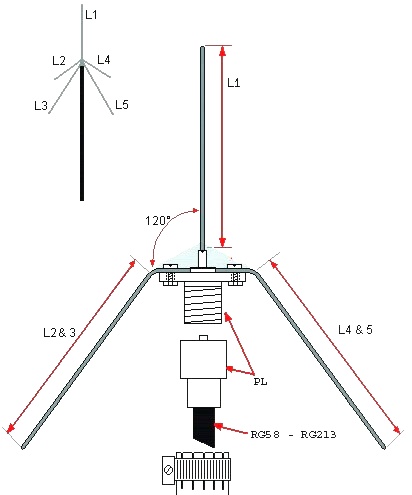

- Штыревая — вертикальная антенна длиной четверть волны, требует заземления или противовесов.
- Укороченная — конструкция с катушкой индуктивности для уменьшения длины, удобна при ограниченном пространстве.
Таблица размеров антенн для разных частот
| Частота (МГц) | Длина волны (м) | Диполь (½λ), м | Штыревая (¼λ), м | Укороченная (¼λ × 0.8), м |
|---|---|---|---|---|
| 27 | 11.11 | 5.56 | 2.78 | 2.22 |
| 50 | 6.00 | 3.00 | 1.50 | 1.20 |
| 144 | 2.08 | 1.04 | 0.52 | 0.42 |
| 433 | 0.69 | 0.34 | 0.17 | 0.14 |
| 868 | 0.35 | 0.17 | 0.09 | 0.07 |
| 2400 | 0.125 | 0.062 | 0.031 | 0.025 |
Полезно знать
- Для компенсации укорочения антенны часто используется нагрузочная катушка (индуктивность).
- Диполь можно подвешивать горизонтально или в виде инвертированной V.
- Чем короче антенна относительно резонансной длины, тем уже полоса пропускания.
- При расчётах важно учитывать длину коаксиального кабеля, высоту над землёй и окружающие предметы.
Важно правильно определить диаметр проводника, так как он влияет на сопротивление антенны и её полосу пропускания. Кроме того, необходимо учитывать условия установки — например, высоту над землёй и наличие окружающих конструкций, которые могут повлиять на характеристики излучения и согласование. Также стоит помнить о типе согласующего устройства и его настройке, поскольку от этого зависит минимизация потерь и максимальная передача энергии. В итоге, расчёт должен обеспечивать необходимое соотношение длины, индуктивности и сопротивления, чтобы достичь оптимальной работы.
Выбор оптимального типа антенны для конкретной частоты зависит от нескольких факторов, среди которых основными являются требуемые размеры, условия эксплуатации и желаемые характеристики излучения. Например, классическая четвертьволновая проста в изготовлении и обеспечивает хорошую эффективность, однако для низких частот она становится слишком длинной и громоздкой. В таких случаях используют укороченные варианты с катушками, позволяющие уменьшить физические размеры, но при этом нужно учитывать снижение КПД и сужение полосы пропускания. Диполь, состоящий из двух половин длиной полволны, имеет более узкую диаграмму направленности и лучше подходит для приёма и передачи на средних и высоких частотах. Выбор зависит также от целей — если важна компактность и мобильность, лучше укороченная штыревая; если нужна максимальная эффективность и стабильный сигнал — полноволновый диполь. Также стоит учитывать влияние среды — например, наличие металлических конструкций рядом и условия монтажа могут склонить выбор в пользу одного типа антенны над другим.
Эффективность зависит от многих факторов. В первую очередь на неё влияет правильность расчёта длины и согласования с фидером, так как несоответствие приводит к потерям энергии на отражение. Качество и сопротивление индуктивных элементов, если они применяются для укорочения, также сильно сказываются на КПД — плохая катушка увеличивает активные потери и снижает радиационную эффективность. Диаметр и материал проводника влияют на омическое сопротивление и, следовательно, на общее энергетическое отношение излучения к потерям. Высота установки и окружающие объекты могут изменять диаграмму направленности и коэффициент усиления, что отражается на полезном сигнале. Кроме того, ширина пропускания антенны, зависящая от её конструкции, влияет на устойчивость работы при изменениях частоты, а узкая полоса усложняет настройку и увеличивает чувствительность к условиям эксплуатации. Таким образом, для достижения максимальной эффективности необходимо тщательно балансировать все перечисленные параметры и учитывать реальные условия работы. Подробнее о выборе читайте в этом справочнике.
