| Нормальная сила N | — |
| Статическая Fₛ,max | — |
| Трение скольж. Fₖ | — |
| Результат | — |

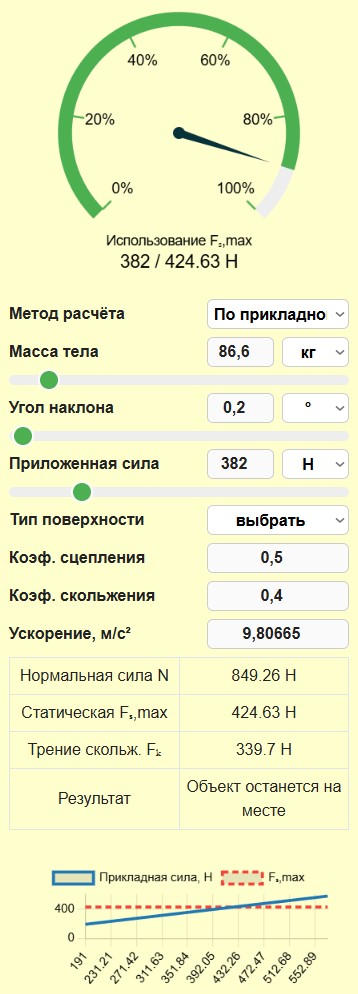

Интерактивный инструмент помогает быстро оценить силы трения, нормальную силу и вероятность срыва объекта с поверхности. Все расчёты упрощены для наглядности и образовательных целей. Результаты дают интуитивное понимание механики, но не заменяют инженерный расчёт для ответственных конструкций.
📐 Основные формулы
В основе лежат три главные величины
- нормальная сила N,
- максимальная статическая сила трения Fₛ,max,
- сила трения при скольжении Fₖ.
Формулы, используемые в калькуляторе:
Нормальная сила при горизонтальной поверхности
$$N = m \cdot g$$
Если рассматриваем наклонную плоскость с углом θ
$$N = m \cdot g \cdot \cos θ$$
Максимальная статическая сила трения
$$F_{s,max} = μ_s \cdot N$$
Сила трения при скольжении
$$F_k = μ_k \cdot N$$
📘 Что считает калькулятор
Калькулятор умеет три режима:
- по наклону — вычисляет N и Fₛ,max на основании массы и угла;
- по нормальной силе — пользователь указывает N прямо;
- по прикладной силе — сравнение приложенной силы с Fₛ,max чтобы понять, сдвинется объект или нет.
🔎 Пояснение к параметрам
| Параметр | Описание |
|---|---|
| m | масса тела в килограммах |
| g | ускорение свободного падения, обычно берут 9.80665 м/с² |
| θ | угол наклона плоскости в градусах |
| μs | коэффициент статического трения |
| μk | коэффициент кинетического трения |
| Fapp | приложенная сила, вводится в ньютонах или эквивалентно килограммам силы |
🧾 Краткая таблица единиц
| Единица | Преобразование |
|---|---|
| кПа → Па | ×1000 |
| л → м³ | ÷1000 |
| °C → K | +273.15 |
| г/л → кг/м³ | ×1 |
| кг силы → Н | × g, где g ≈ 9.80665 |
🧪 Пример расчёта пошагово
Задача. Тело массой 12 кг лежит на наклонной плоскости под углом 25°. Коэффициенты сцепления μs = 0.45, μk = 0.35. Нужно понять, удержит ли статическое трение объект если приложена сила 10 Н вверх по плоскости.
Шаг 1. Нормальная сила
$$N = 12 \cdot 9.80665 \cdot \cos 25^\circ$$
Шаг 2. Максимальная статическая сила трения
$$F_{s,max} = μ_s \cdot N$$
Шаг 3. Сила вниз по плоскости от веса
$$F_{down} = m \cdot g \cdot \sin θ$$
Шаг 4. Эффективная сила, действующая вниз
$$F_{eff} = F_{down} — F_{app}$$
Если |F_eff| ≤ F_{s,max} объект останется на месте. Иначе начнётся движение и применяется F_k.
Решаем пример
- m = 12 кг
- g = 9.80665 м/с²
- θ = 25°
- μs = 0.45
- Fapp = 10 Н
- N ≈ 12 × 9.80665 × cos 25° ≈ 106.5 Н
- Fₛ,max ≈ 0.45 × 106.5 ≈ 47.9 Н
- Fdown ≈ 12 × 9.80665 × sin 25° ≈ 52.8 Н
- Feff = 52.8 − 10 = 42.8 Н
Ответ. Так как 42.8 ≤ 47.9, объект удерживается статическим трением.
👉 Заметим, что модель не учитывает динамическое изменение коэффициентов при изменении температуры, смазки или скорости. Поверхность считается однородной. Не учитывается вращение тела, момент инерции и возможные дополнительные силы.
📚 Таблица коэффициентов трения
| Пара материалов | μs, статический | μk, кинематический |
|---|---|---|
| лед по стали | 0.04 | 0.03 |
| сухая древесина по дереву | 0.30 | 0.25 |
| влажная древесина по дереву | 0.20 | 0.15 |
| резина по бетону | 0.60 | 0.50 |
| резина по асфальту (сухо) | 0.90 | 0.80 |
| резина по асфальту (мокро) | 0.60 | 0.50 |
| резина по льду | 0.15 | 0.10 |
| сталь по стали (сухо) | 0.74 | 0.57 |
| сталь по стали (смазанная) | 0.01 | 0.01 |
| медь по стали | 0.53 | 0.36 |
| латунь по стали | 0.44 | 0.30 |
| алюминий по стали | 0.61 | 0.47 |
| железо по железу | 0.40 | 0.25 |
| чугун по стали | 0.40 | 0.29 |
| сталь по алюминию | 0.61 | 0.47 |
| текстолит по стали | 0.25 | 0.18 |
| текстолит по дереву | 0.35 | 0.25 |
| пластик (ПЭ) по стали | 0.20 | 0.15 |
| пластик (ПТФЭ, фторопласт) по стали | 0.04 | 0.04 |
| пластик (ПТФЭ) по ПТФЭ | 0.05 | 0.04 |
| каучук по стали | 0.60 | 0.50 |
| резина по дереву | 0.70 | 0.50 |
| резина по стеклу | 0.90 | 0.70 |
| бумага по дереву | 0.50 | 0.40 |
| ткань по дереву | 0.40 | 0.30 |
| кожа по металлу | 0.50 | 0.40 |
| кожа по дереву | 0.60 | 0.50 |
| человеческая кожа по стеклу | 0.70 | 0.55 |
| человеческая кожа по металлу | 0.60 | 0.50 |
| человеческая кожа по коже | 0.80 | 0.60 |
| сталь по бетону | 0.55 | 0.45 |
| резина по резине | 1.00 | 0.85 |
| мокрая глина по стали | 0.35 | 0.25 |
| сухой песок по стали | 0.60 | 0.45 |
| мокрый песок по стали | 0.45 | 0.35 |
| стекло по стеклу | 0.94 | 0.40 |
| стекло по металлу | 0.50 | 0.40 |
| титан по стали | 0.30 | 0.25 |
| графит по стали | 0.10 | 0.08 |
| графит по графиту | 0.12 | 0.10 |
| резина по льду | 0.15 | 0.10 |
| сухая глина по дереву | 0.40 | 0.30 |
| бетон по бетону | 0.70 | 0.60 |
| сталь по дереву | 0.50 | 0.40 |
| сталь по стеклу | 0.50 | 0.40 |
| латунь по меди | 0.44 | 0.30 |
| бронза по стали | 0.35 | 0.25 |
| резина по ткани | 0.90 | 0.80 |
| пластик по дереву | 0.35 | 0.25 |
💡 Практические советы
Для оценки безопасности всегда берите запас прочности. Если расчёт близок к границе удержания, реальная система может соскользнуть из-за вибраций, неровностей или износа.
👉 Чтоб перевести килограммы в ньютоны — умножьте массу на g. Если вы вводите прикладную силу в килограммах, калькулятор автоматически умножит на g.
Итого, программа поможет быстро оценить ситуацию и понять, какие параметры влияют на результат сильнее всего. Для инженерных задач используйте подробные методы, берущие в расчёт профиль поверхности, динамику контакта и температурные факторы.
