🔌 Напряжение – мВ
🌡 Температура – °C
Этот калькулятор позволяет автоматически пересчитывать температуру и термо-ЭДС (напряжение в милливольтах) для различных типов термопар. Полезен при проектировании термометрии, схем измерения температуры и в Arduino-проектах.
Как работает конвертор
- Выберите тип термопары из списка: K, J, T, E, N, S, R или B.
- Введите температуру в градусах Цельсия — будет рассчитано соответствующее напряжение (мВ).
- Или введите напряжение (мВ) — будет рассчитана соответствующая температура.
- Результаты обновляются автоматически, без нажатия кнопок.
Поддерживаемые типы термопар
| Тип | Материалы | Диапазон (°C) | Коэфф. b (мВ/°C) |
|---|---|---|---|
| K | NiCr — Ni | -200 … +1372 | 0,0394 |
| J | Fe — CuNi | -210 … +1200 | 0,0504 |
| T | Cu — CuNi | -200 … +400 | 0,0380 |
| E | NiCr — CuNi | -200 … +1000 | 0,0610 |
| N | NiCrSi — NiSi | -270 … +1300 | 0,0250 |
| S | PtRh10 — Pt | 0 … +1768 | 0,0054 |
| R | PtRh13 — Pt | 0 … +1768 | 0,0053 |
| B | PtRh30 — PtRh6 | +600 … +1820 | 0,0025 |
Пример расчёта
Входные данные:
- Тип: K
- Температура: 300 °C
Результат:
- Напряжение: ≈ 13.6 мВ
Полезно знать

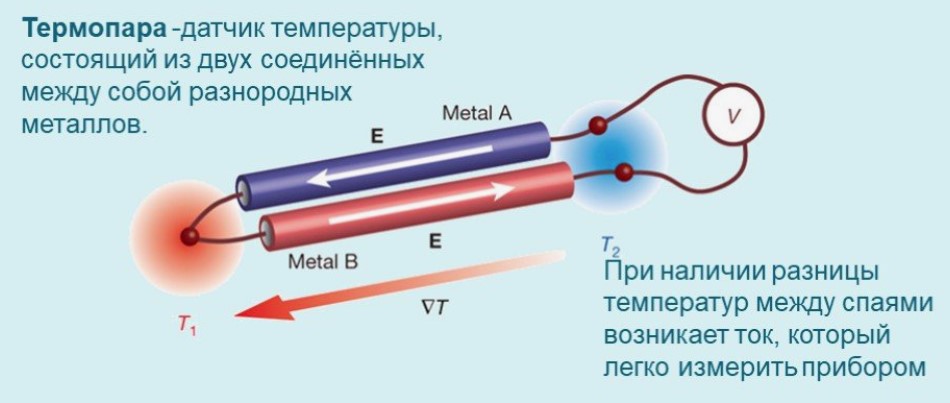

- Термопары измеряют разность температур между точкой измерения и холодным спаем.
- Для точных измерений необходима компенсация холодного спая (обычно встроена в ЦАП/АЦП).
- Показания на выходе — это ЭДС, генерируемая термопарой, зависящая от её типа и температуры.
Примечание: расчёты основаны на упрощённой интерполяции — достаточно точны для большинства практических применений, но не заменяют точные данные из стандартов (например, NIST).
