Калькулятор точки росы

Что такое точка росы, зачем она нужна, как её рассчитывать и как интерпретировать результаты. Описаны формулы, алгоритмы, примеры с числовыми расчётами и справочные таблицы. Информация актуальна для инженерных задач в климатических системах, строительном расчёте утеплителя, агропромышленности и метеорологии.

Что вычисляет программа

• Точку росы Td в градусах Цельсия по температуре воздуха T и относительной влажности RH.
• Абсолютную влажность rho_v в граммах на кубический метр.
• Промежуточные величины: насыщенное парциальное давление e_s, парциальное давление пара e.
• При отрицательной Td примерную точку инея с учётом солёности воздуха.

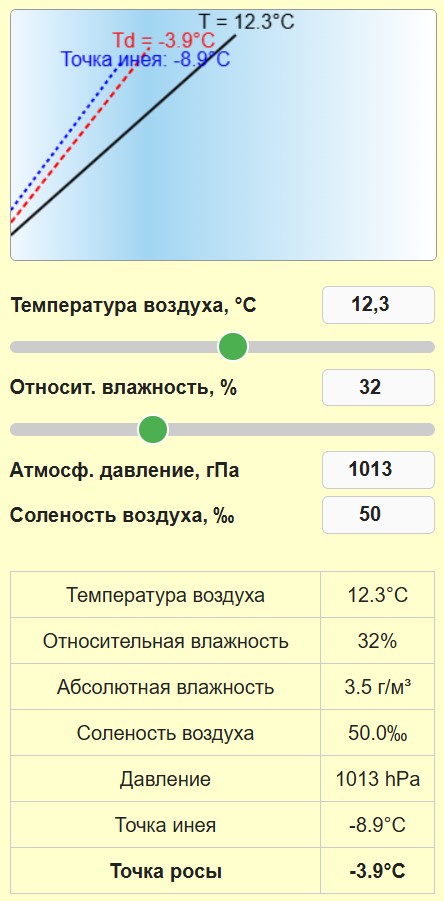

• Визуализация относительной влажности и расположения температур на шкале.

Поля ввода и выходные значения

Поля ввода

• Температура воздуха T, градусы Цельсия. Слайдер и числовое поле. Рекомендуемые диапазоны от −30 до +50.
• Относительная влажность RH, проценты от 0 до 100. Слайдер и числовое поле.
• Атмосферное давление P, гектопаскали. Значение по умолчанию 1013 hPa. Влияет на точность расчёта при больших отклонениях.
• Соленость воздуха S, промилле. При значениях выше нуля учитывается коррекция точки инея.

Выходные значения

• Точка росы Td, °C.
• Точка инея или мороза при Td < 0, °C. Оценочная с учётом солёности.
• Абсолютная влажность rho_v, г/м³.
• Парциальные давления e_s и e, hPa.

Формулы и описание алгоритма

1. Насыщенное парциальное давление пара над жидкой водой

Используется формула Магнуса — Тетенса в классической форме

e_s(T) = 6.112 · exp(17.67 · T / (T + 243.5)) [hPa]

где T — температура воздуха в °C. Эта формула даёт давление насыщенного пара над жидкой водой. Достаточно точна в диапазоне температур, применимых для задач строительства и климата.

2. Парциальное давление водяного пара

e = RH / 100 · e_s(T) [hPa]

Это реальное парциальное давление пара в воздухе при заданной относительной влажности RH.

3. Точка росы по уравнению Магнуса

Точка росы Td находится из уравнения

α = ln(e / 6.112)

Td = 243.5 · α / (17.67 − α) [°C]

Аналитическая форма удобна для реализации в коде. Альтернативно применяется эквивалентная форма с теми же константами:

α = (17.27 · T) / (237.7 + T) + ln(RH / 100)

Td = 237.7 · α / (17.27 − α)

Обе записи эквивалентны с учётом небольших вариантов констант. В калькуляторе используется стабильная реализация, дающая Td с точностью до десятых градуса в большинстве практических условий.

4. Абсолютная влажность

Абсолютная влажность показывает массу водяного пара в объёме воздуха. Принимаем формулу

rho_v = 216.7 · e / (T_kelvin) [g/m³]

где e — парциальное давление пара в hPa, а T_kelvin = T + 273.15. Константа 216.7 получена из универсального газового закона и переводных коэффициентов.

5. Оценочная коррекция точки инея из-за солёности

Солёность повышает устойчивость к замерзанию и смещает точку инея в сторону более низких температур. Простой приближённый метод даёт корректировку:

frost ≈ Td − k · S

где S — солёность в промилле, а k — эмпирический коэффициент порядка 0.1 градуса на промилле. Это приближённая оценка для воздуха с аэрозолями и морским влиянием. Для точных задач требуется модель фазового равновесия и данные о растворе, здесь даётся практичная инженерная оценка.

Порядок расчёта шаг за шагом

1. Вводите температуру T и относительную влажность RH.
2. Вычисляется насыщенное давление e_s по формуле Магнуса.
3. Определяется текущее парциальное давление пара e = RH · e_s.
4. На основе e находится Td из обратной формулы Магнуса.
5. Вычисляется абсолютная влажность rho_v по формуле 216.7 · e / T_kelvin.
6. Если Td < 0, вычисляется оценочная точка инея с учётом солёности.

Практические рекомендации по использованию

• Если цель — оценить риск образования конденсата на поверхности, сравнивайте Td с поверхностной температурой. Конденсат появится если поверхность холоднее Td.
• Для строительных расчётов учитывать давление важно только при больших отклонениях от 1013 hPa. В бытовых условиях можно оставлять 1013 hPa.
• Соленость влияет слабо на Td в воздухе над сушей. Для прибрежных условий используйте S 2–35‰ по необходимости.
• Точность формулы Магнуса хороша в диапазоне −40 до +50 °C. На экстремальных температурах рекомендуются специализированные таблицы или более сложные модели.

Примеры расчётов

Пример 1. Лабораторный случай

• Температура T = 25 °C
• Относительная влажность RH = 60 %
• Давление P = 1013 hPa
• Соленость S = 0 ‰

Шаги

1. e_s(25) = 6.112 · exp(17.67·25 / (25 + 243.5)) ≈ 31.67 hPa
2. e = 0.60 · 31.67 ≈ 19.00 hPa
3. α = ln(e / 6.112) = ln(19.00 / 6.112) ≈ 1.140
4. Td = 243.5 · α / (17.27 − α) ≈ 16.8 °C
5. Абсолютная влажность rho_v = 216.7 · 19.00 / 298.15 ≈ 13.8 г/м³

Точка росы 16.8 °C. Если поверхность в помещении охладится ниже 16.8 °C, появится конденсат. Для контроля микроклимата это важный порог.

Пример 2. Морской прибрежный холодный ветер

• T = 5 °C
• RH = 85 %
• P = 1010 hPa
• S = 20 ‰

Шаги

1. e_s(5) ≈ 8.72 hPa
2. e = 0.85 · 8.72 ≈ 7.41 hPa
3. α = ln(7.41 / 6.112) ≈ 0.189
4. Td ≈ 243.5 · 0.189 / (17.27 − 0.189) ≈ 3.0 °C
5. Поскольку Td > 0, точка инея не применяется
6. rho_v ≈ 216.7 · 7.41 / 278.15 ≈ 5.77 г/м³

Точка росы 3.0 °C. Если температура упадёт ниже 3 °C, начнётся образование росы. Солёность в этом примере не изменяет точку инея, потому что Td положительна.

Пример 3. Мороз и учёт солёности

• T = −5 °C
• RH = 70 %
• P = 1005 hPa
• S = 10 ‰

Шаги

1. e_s(−5) ≈ 4.21 hPa
2. e = 0.70 · 4.21 ≈ 2.95 hPa
3. α = ln(2.95 / 6.112) ≈ −0.738
4. Td ≈ 243.5 · (−0.738) / (17.27 + 0.738) ≈ −8.9 °C
5. Оценочная точка инея frost ≈ Td − 0.1 · S = −8.9 − 1.0 = −9.9 °C
6. rho_v ≈ 216.7 · 2.95 / 268.15 ≈ 2.38 г/м³

Точка росы −8.9 °C. Оценочная точка инея −9.9 °C. Это означает, что при охлаждении поверхностей ниже −8.9 °C произойдёт кристаллизация влаги. Солёность усилила морозный эффект примерно на 1 °C.

Справочные таблицы

Насыщенное и парциальное давление при разных температурах

Температура, °C	e_s, hPa	Примечание
−20	1.52	Слабый водяной пар
−10	2.60
0	6.11	Точка ненулевого пара
5	8.72
10	12.27
20	23.37
25	31.67	типичная летняя атмосфера
30	42.43

Примеры абсолютной влажности

T, °C	RH, %	rho_v, г/м³
-20	30	0.2
-10	60	1.1
-5	80	2.4
0	90	4.3
5	40	3.0
5	70	5.2
5	90	6.1
10	50	4.7
10	80	7.5
15	30	4.0
15	60	7.9
15	85	11.2
20	30	5.2
20	50	8.7
20	80	14.0
20	95	16.3
25	40	9.0
25	60	13.8
25	90	20.6
30	30	8.7
30	50	14.5
30	80	23.2
30	100	28.0
35	40	15.2
35	60	22.8
35	90	34.0
40	20	10.4
40	50	23.4
40	70	32.8
40	90	42.2

Погрешности и ограничения

• Формула Магнуса практична и точна на бытовом и инженерном уровне. На крайних температурах точность падает.
• Коррекция солёности грубая и эмпирическая. Для научных расчетов нужна подробная термодинамическая модель и данные о растворимости.
• Абсолютная влажность зависит от точности измерения RH и T. Ошибка в RH на 5% даёт заметную ошибку в rho_v.
• Давление влияет мало, но при высоте над уровнем моря или в барических условиях лучше вводить точное P.

📈 Практические сценарии применения сервиса — проектирование систем вентиляции и кондиционирования для предотвращения точечного конденсата на поверхностях. Оценка риска коррозии и образования плесени в строительных конструкциях. Агрономия и хранение урожая — контроль условий для предотвращения потери качества. Метеорологический анализ и краткосрочные прогнозы образования тумана и росы.

Рекомендации для повышения точности

• Калибруйте датчики температуры и влажности регулярно.
• При работе в агрессивных средах учитывать химический состав аэрозолей и солей, влияющих на точку замерзания.
• Для промышленного мониторинга используйте усреднённые по объёму показания и фильтрацию выбросов.

Таким образом, точка росы — ключевой параметр для понимания поведения влаги в воздухе. Она показывает температуру, при которой пар начнёт конденсироваться. Калькулятор строится на надёжной формуле Магнуса, дополненной расчётом абсолютной влажности и простой оценкой морозной точки с учётом солёности. Для инженерных задач это вполне практичный инструмент для предотвращения конденсата, контроля микроклимата и прогнозирования агрономических рисков.
