Калькулятор защиты с варистором и TVS

Максимальное рабочее напряжение, В:

Максимальное пиковое напряжение импульса, В:

Максимальный ток импульса, А:

Допустимое напряжение после защиты, В:

Рассчитать

Онлайн-калькулятор поможет рассчитать параметры защиты электрических цепей с использованием TVS-диодов и варисторов. Введите основные параметры вашей схемы и получите рекомендуемые значения для выбора компонентов защиты.

Объяснение параметров

Что рассчитывается

Принцип работы защиты

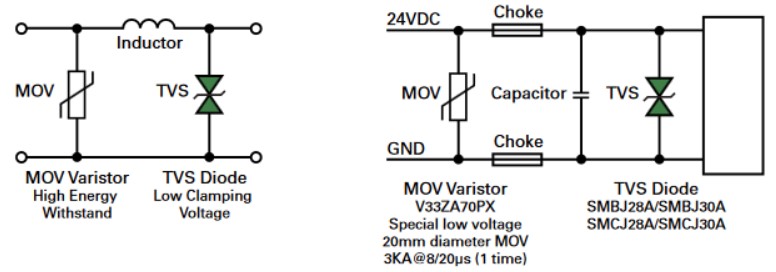

TVS-диод предназначен для быстрого срабатывания и ограничения перенапряжения в наносекундном диапазоне, защищая чувствительные компоненты. Варистор ставится параллельно и служит для гашения остаточных перенапряжений, возникающих после срабатывания TVS. Правильный выбор напряжений и токов защиты обеспечивает надёжную работу схемы и продлевает срок службы компонентов.

• Выбирайте напряжение срабатывания этого диода чуть выше максимального рабочего напряжения, но ниже максимально допустимого напряжения цепи.
• Запас по току должен учитывать реальные пиковые импульсы, с которыми может столкнуться защита.
• Комбинация TVS и варистора позволяет эффективно защитить цепь от быстрых и медленных перенапряжений.
• Проверяйте технические характеристики выбранных компонентов в даташитах производителя.

Рекомендуемые формулы

Расчёт рекомендуемого напряжения срабатывания TVS (Vw):

$$
V_{w_{min}} = V_{dc} \times 1.05
$$

$$
V_{w_{max}} = U_{c} \times 0.95
$$

$$
V_w = \frac{V_{w_{min}} + V_{w_{max}}}{2}
$$

$$
V_m = V_w \times 1.15
$$

$$
I_{pp_{TVS}} = I_{pp} \times 0.7
$$

$$
I_{pp_{VAR}} = I_{pp} \times 0.3
$$

где:

• Vdc — максимальное рабочее напряжение, В;
• Uc — максимально допустимое напряжение после защиты, В;
• Ipp — максимальный импульсный ток, А.

Пример расчёта 1

Пусть:

• Vdc = 12 В
• Uc = 15 В
• Ipp = 10 А

Тогда:

$$
V_{w_{min}} = 12 \times 1.05 = 12.6 \text{ В}
$$

$$
V_{w_{max}} = 15 \times 0.95 = 14.25 \text{ В}
$$

$$
V_w = \frac{12.6 + 14.25}{2} = 13.43 \text{ В}
$$

$$
V_m = 13.43 \times 1.15 = 15.44 \text{ В}
$$

$$
I_{pp_{TVS}} = 10 \times 0.7 = 7 \text{ А}
$$

$$
I_{pp_{VAR}} = 10 \times 0.3 = 3 \text{ А}
$$

Пример расчёта 2

Пусть:

• Vdc = 24 В
• Uc = 30 В
• Ipp = 20 А

Тогда:

$$
V_{w_{min}} = 24 \times 1.05 = 25.2 \text{ В}
$$

$$
V_{w_{max}} = 30 \times 0.95 = 28.5 \text{ В}
$$

$$
V_w = \frac{25.2 + 28.5}{2} = 26.85 \text{ В}
$$

$$
V_m = 26.85 \times 1.15 = 30.88 \text{ В}
$$

$$
I_{pp_{TVS}} = 20 \times 0.7 = 14 \text{ А}
$$

$$
I_{pp_{VAR}} = 20 \times 0.3 = 6 \text{ А}
$$

Справочник по TVS-диодам

Справочник по варисторам

Для более глубокого понимания темы рекомендуем ознакомиться с анализом выбора TVS-диодов и техническими характеристиками варисторов.
