Калькулятор звукоизоляции стен

Уровень шума, дБ:

Материал стены: Газобетон Кирпич полнотелый Кирпич пустотелый Бетон армированный Бетон ячеистый Дерево брус Дерево каркас + ГКЛ Гипсокартон двойной Сэндвич-панель

Толщина стены, мм:

Тип утеплителя: Пенопласт Минвата плотная Минвата мягкая Пенополистирол Мембрана акустическая Шумка тонкая Мембрана+вата ППУ

Толщина, мм:

🔊 Шум до 🔉 Шум после

Скачать результаты

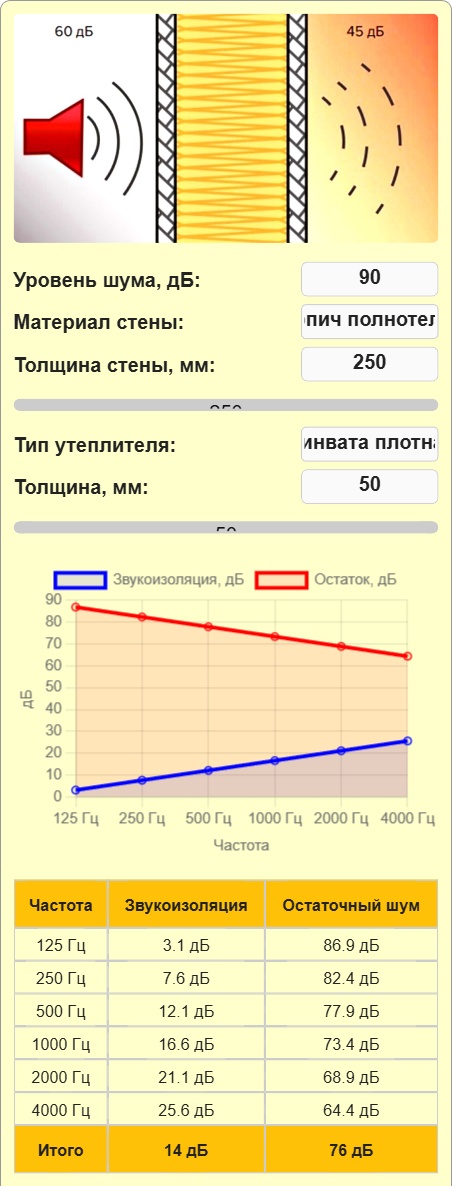

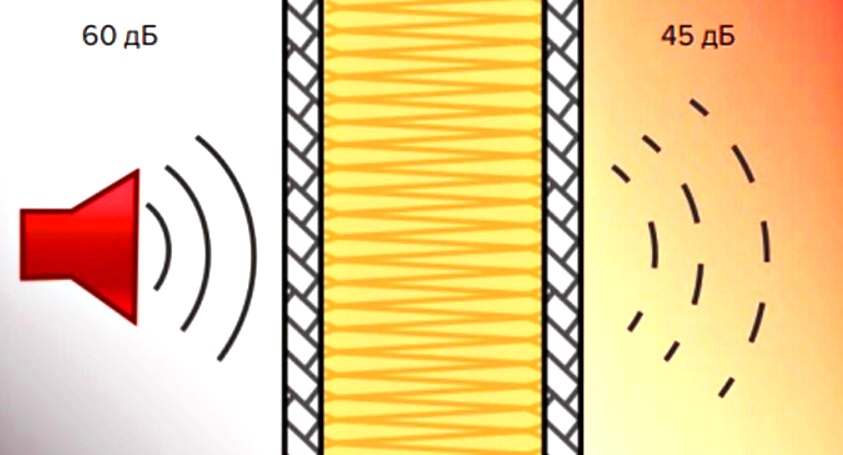

Программа моделирует звукоизоляцию многослойной стены и позволяет оценить уровень остаточного шума при заданном исходном уровне. В расчёт учитывается материал и толщина несущей стены, тип и толщина утеплителя (акустического слоя), а также частотная зависимость звукопоглощения. Результат представлен в виде таблицы и графика для диапазона частот от 125 Гц до 4 кГц. Чтоб измерить имеющийся уровень — используйте онлайн-шумомер.

Что можно рассчитать

• Звукоизоляцию конструкции на шести стандартных частотах.
• Остаточный шум после прохождения через стену при исходном уровне.
• Сравнение эффективности различных комбинаций материалов и толщин.
• Влияние акустического изолятора на высокие частоты и общую шумоизоляцию.
• Подбор оптимального варианта стены для жилых и технических помещений.

Калькулятор работает на компьютерах и смартфонах, мгновенно обновляет результаты при изменении параметров, показывает наглядный график звукоизоляции и остаточного шума.

Формулы расчёта

Ослабление звука стеной:
$$
L_\text{стена} = k_\text{мат} \cdot \frac{d_\text{стена}}{1000} \cdot \log_{10}\left(\frac{f}{80}\right)
$$

Ослабление звука утеплителем:
$$
L_\text{утепл} = k_\text{утепл} \cdot \frac{d_\text{утепл}}{1000} \cdot
$$
$$
\cdot \left[\log_{10}\left(\frac{f}{200}\right) + 0.5\right] \cdot 8
$$

Общее ослабление звука:
$$
L_\text{общ} = L_\text{стена} + L_\text{утепл}
$$

Остаточный уровень шума:
$$
L_\text{ост} = \max\big(0,\, L_\text{вход} — L_\text{общ} \big)
$$

где

• \(f\) — частота звука (Гц),
• \(k_\text{мат}\), \(k_\text{утепл}\) — коэффициенты материалов,
• \(d_\text{стена}\), \(d_\text{утепл}\) — толщины слоёв (мм),
• \(L_\text{вход}\) — исходный уровень шума (дБ).

Пример расчёта 1

Исходные данные:

• Материал стены: кирпич полнотелый, толщина 250 мм (0.25 м), коэффициент \(k_\text{мат} = 50\)
• Утеплитель: минвата плотная, толщина 50 мм (0.05 м), коэффициент \(k_\text{утепл} = 6\)
• Исходный уровень шума: 90 дБ

Вычисления:

1. Переводим толщины в метры:\(d_\text{стена} = 0.25\), \(d_\text{утепл} = 0.05\)
2. Рассчитываем ослабление звука стеной:\(L_\text{стена баз} = 50 \times 0.25 = 12.5\)
3. Рассчитываем ослабление утеплителем:\(L_\text{утепл баз} = 6 \times 0.05 \times 8 = 2.4\)
4. Для частоты \(f = 1000\, \text{Гц}\):\(\log_{10}(1000/80) = \log_{10}(12.5) \approx 1.10\)
5. Подсчёт ослабления для \(f=1000\) Гц:\(L_\text{стена} = 13.75\)\(L_\text{утепл} = 2.4 \times 1.20 = 2.88\)\(L_\text{общ} = 13.75 + 2.88 = 16.63\, \text{дБ}\)
6. Среднее ослабление для частот 125, 250, 500, 1000, 2000, 4000 Гц (приблизительно):\(5.8, 10.3, 13.6, 16.6, 20.0, 23.4\, \text{дБ}\)Среднее \(= \frac{5.8+10.3+13.6+16.6+20.0+23.4}{6} \approx 14.9\, \text{дБ}\)
7. Остаточный шум:\(L_\text{ост} = \max(0, 90 — 14.9) = 75.1\, \text{дБ}\)

Пример расчёта 2

Исходные данные:

• Материал стены: газобетон, толщина 300 мм (0.3 м), коэффициент \(k_\text{мат} = 30\)
• Утеплитель: пенопласт, толщина 100 мм (0.1 м), коэффициент \(k_\text{утепл} = 4\)
• Исходный уровень шума: 85 дБ

Вычисления:

1. Толщины в метрах:\(d_\text{стена} = 0.3\), \(d_\text{утепл} = 0.1\)
2. Ослабление звука стеной:\(L_\text{стена баз} = 30 \times 0.3 = 9.0\)
3. Ослабление утеплителем:\(L_\text{утепл баз} = 4 \times 0.1 \times 8 = 3.2\)
4. Для \(f = 1000\, \text{Гц}\):\(L_\text{стена} = 9.0 \times 1.10 = 9.9\)\(L_\text{утепл} = 3.2 \times 1.20 = 3.84\)\(L_\text{общ} = 9.9 + 3.84 = 13.74\, \text{дБ}\)
5. Среднее ослабление (приблизительно):\(4.2, 7.5, 10.4, 13.7, 17.0, 20.3\, \text{дБ}\)Среднее \(= \approx 12.2\, \text{дБ}\)
6. Остаточный шум:\(L_\text{ост} = \max(0, 85 — 12.2) = 72.8\, \text{дБ}\)

Таблица коэффициентов материалов

Таблица санитарных норм уровня шума

Рассчитанный остаточный шум можно сравнить с санитарными нормами:

Примечание: Значения взяты из ГОСТ 12.1.003-83 и СанПиН 2.1.2.2645-10. Рекомендуется учитывать особенности местного законодательства и конкретные условия эксплуатации. Если остаточный уровень выше нормы, требуется увеличение толщины или добавление дополнительного акустического слоя.

Важные замечания

• Калькулятор упрощён и не учитывает стыки, окна, двери и другие мостики звука.
• Реальные значения могут отличаться из‑за монтажа и акустических резонансов помещения.
• Расчёт подходит для предварительной оценки и подбора материалов на этапе проектирования.

Шум — это не просто неприятный звук, он оказывает комплексное влияние на здоровье и психологическое состояние человека. Постоянное воздействие повышенного уровня шума вызывает стрессовые реакции, повышает кровяное давление и может привести к нарушениям сна, что снижает общую работоспособность и качество жизни. Особенно чувствительны к шуму дети и пожилые люди, у которых может ухудшаться внимание, память и общее самочувствие.

Современные исследования показывают, что даже кратковременные всплески громкости способны влиять на нервную систему, вызывая выброс адреналина и других гормонов стресса.

Эффективная звукоизоляция помогает не только снизить уровень шума, но и создать благоприятную акустическую среду, способствующую улучшению концентрации и эмоционального комфорта. При проектировании зданий и помещений важно учитывать не только уровень шума, но и его частотный состав, поскольку низкочастотные звуки зачастую более проникающие и трудноизолируемые, чем высокочастотные. Это требует применения специальных материалов и конструктивных решений, способных поглощать и рассеивать звук на различных частотах. Таким образом, борьба с шумом — это важный аспект не только комфорта, но и здоровья современного человека.
