Конструктор металлической лестницы 3D

Создание надежной металлической лестницы начинается не со сварки или резки швеллера, а с точного математического чертежа. Ошибки в проектировании на бумаге исправляются ластиком, а ошибки в металле — болгаркой, дополнительными расходами и испорченными нервами. Использование 3D-конструктора позволяет обойти эти проблемы стороной, наглядно увидев будущую конструкцию еще до закупки материалов. Давайте разберем все нюансы выбора параметров, разберемся в формулах и научимся считать лестницу как настоящий профессионал.

Преимущества металлической конструкции

Металлический каркас — это золотая середина между прочностью и эстетикой. В отличие от дерева, металл не рассыхается со временем и не начинает скрипеть через пару сезонов. В отличие от бетона, он не перегружает фундамент дома и позволяет создавать легкие, почти воздушные конструкции. Сталь дает возможность реализовать любую геометрию: от классического прямого марша до сложных поворотных систем с забежными ступенями.

Еще один важный момент заключается в модульности. Можно сварить каркас на этапе черновых работ, использовать его как временную лестницу, а после завершения отделки обшить деревом, камнем или оставить в стиле лофт, просто покрасив качественной эмалью. Это практично и экономит бюджет на длительной дистанции.

Основные параметры проектирования

Перед тем как вводить данные в калькулятор, нужно четко понимать, какие цифры за что отвечают. Основные переменные — это высота проема, длина лестничного марша и ширина ступеней. Но есть и скрытые нюансы, такие как толщина металла, глубина захода под ступень и высота перил.

👉 Высота лестницы считается от чистого пола первого этажа до чистого пола второго этажа. Важно учитывать толщину стяжки и финишного покрытия, иначе последняя ступень получится либо слишком высокой, либо слишком низкой, что гарантированно приведет к травмам при ходьбе в темноте. Оптимальный угол наклона для домашней лестницы находится в диапазоне от 30 до 45 градусов. Все, что круче 45 — это уже скорее трап для чердака, а не комфортный подъем.

Математика и формулы

Есть проверенные временем правила, которые позволяют сделать лестницу удобной. Самое известное — формула Блонделя. Она базируется на средней длине человеческого шага и связывает высоту подступенка с глубиной проступи.

2h + s = 600..640 мм

Здесь h — высота ступени, а s — ее ширина. Если сумма этих параметров попадает в диапазон от 60 до 64 сантиметров, по лестнице будет одинаково удобно подниматься и спускаться. Для частных домов идеальным считается значение 620-630 мм.

Вторая важная формула — это формула безопасности:

h + s = 450 мм

Она гарантирует, что нога будет стоять на ступени уверенно. Если сделать проступь слишком узкой, при спуске пятка будет свисать, что крайне опасно. Если же сделать ступень слишком широкой, шаг будет постоянно сбиваться.

Пример расчета №1: Прямая лестница

Допустим, высота между этажами составляет 2700 мм. Нам нужно рассчитать количество ступеней и их размеры.

1. Предположим оптимальную высоту ступени h = 180 мм.
2. Считаем количество ступеней: 2700 / 180 = 15 штук.
3. Теперь определим ширину ступени s, используя формулу Блонделя: 630 — 2 * 180 = 270 мм.
4. Проверяем по формуле безопасности: 180 + 270 = 450 мм. Идеальное попадание!
5. Теперь узнаем длину лестницы в плане: 14 проступей (последняя ступень — это уже пол второго этажа) умножаем на 270 мм.

Получаем 3780 мм. Это и будет проекция марша на пол первого этажа.

Пример расчета №2: Определение длины косоура

Для закупки металла нам нужно знать точную длину профильной трубы. Воспользуемся теоремой Пифагора.
Длина косоура в квадрате равна сумме квадратов высоты лестницы и ее длины в плане: L^2 = 2700^2 + 3780^2. Значит L^2 = 7 290 000 + 14 288 400 = 21 578 400. Извлекаем корень и получаем L ≈ 4645 мм. К этому значению нужно добавить запас 200-300 мм на подрезку и крепления. Итого, потребуется два отрезка трубы по 5 метров.

Справочные таблицы для проектирования

Чтобы не считать каждый раз вручную, удобно пользоваться готовыми таблицами соответствия углов и размеров. Вот рекомендации для стандартных конструкций.

Таблица 1. Оптимальное соотношение высоты и ширины ступеней в зависимости от угла наклона

Выбор материала для каркаса — еще один критический этап. Чаще всего используют профильную трубу или швеллер. Труба лучше сопротивляется кручению и выглядит эстетичнее, если каркас остается открытым.

Таблица 2. Вес погонного метра популярного металлопроката для лестниц

Конструктивные типы лестниц в калькуляторе

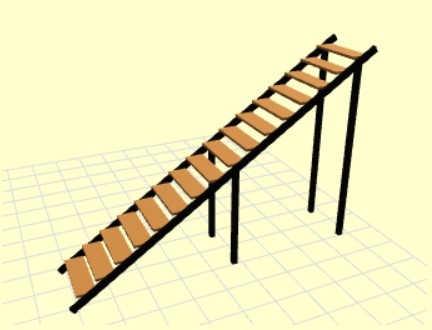

Прямая лестница — самый простой и надежный вариант. Она не требует сложных расчетов поворотных узлов, но занимает больше всего места. Если пространство ограничено, приходится использовать поворотные конструкции.

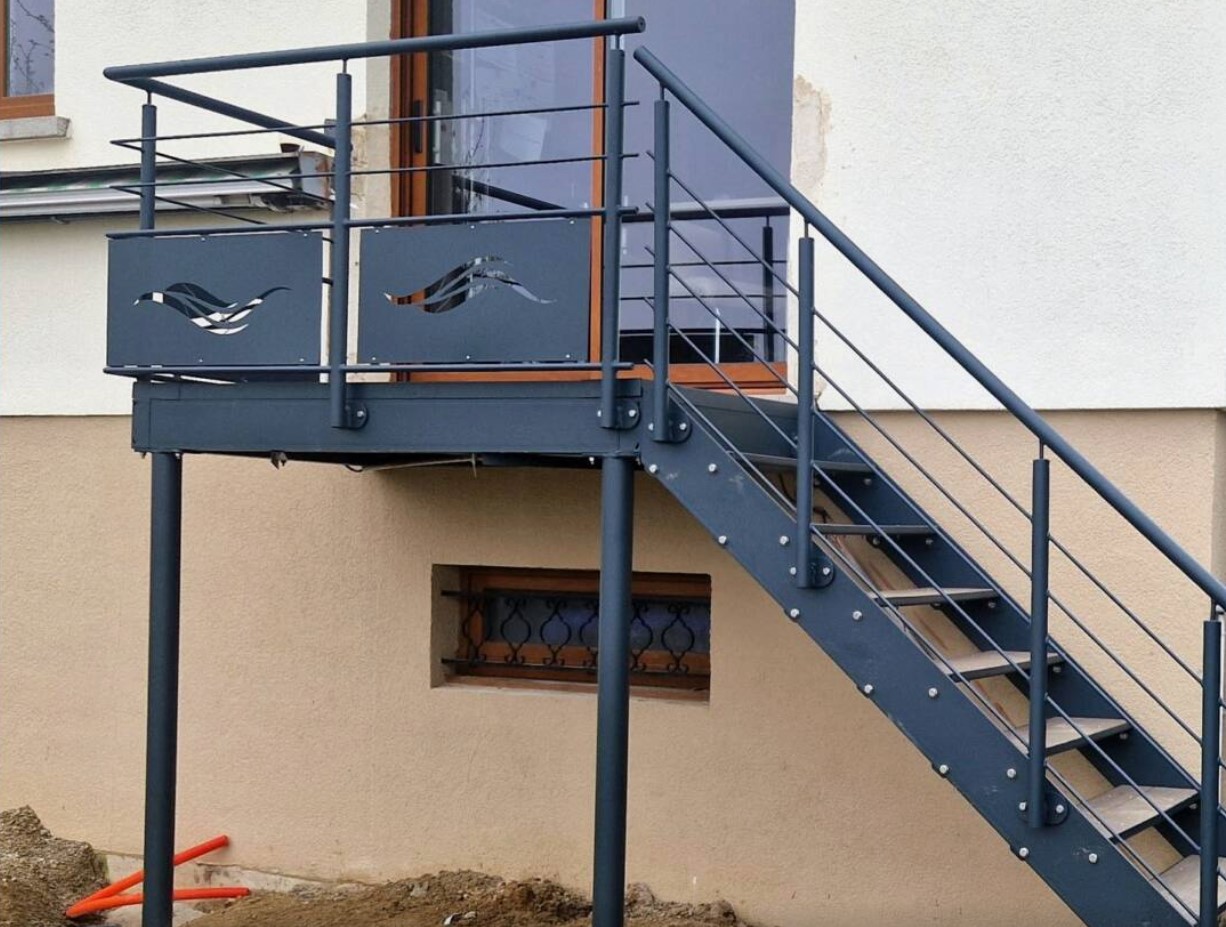

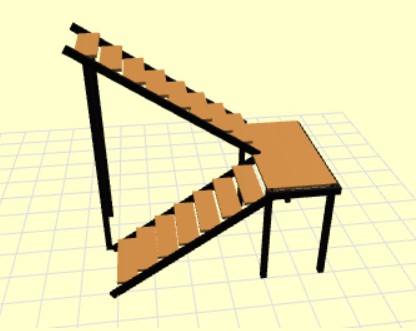

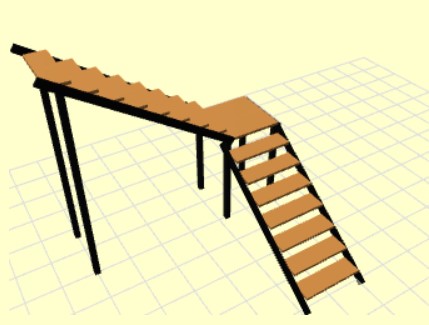

Г-образная лестница с площадкой — хороший выбор для установки в углу помещения. Площадка позволяет отдохнуть при подъеме и делает конструкцию более жесткой. Важно, чтобы ширина площадки была не меньше ширины самого марша, иначе получится бутылочное горлышко, где два человека не смогут разойтись.

П-образная лестница разворачивает направление движения на 180 градусов. Она компактна и часто устанавливается в специальных лестничных эркерах. Здесь также можно использовать либо промежуточную площадку, либо забежные ступени.

Забежные ступени — это способ развернуться без использования площадки. Ступени имеют форму трапеции или треугольника. Главное правило: ширина такой ступени в самой узкой части не должна быть меньше 100 мм, а по средней линии движения она должна совпадать с шириной обычных ступеней марша. Это критически важно для соблюдения ритма шага.

Материалы для ступеней

Металлический каркас можно комбинировать с разными материалами проступей. Если лестница находится на улице, лучше использовать ПВЛ — просечно-вытяжной лист — или рифленую сталь. С них быстро стекает вода, и они не становятся скользкими зимой. Внутри дома чаще всего выбирают дерево.

Таблица 3. Свойства древесины для изготовления ступеней

Технология сборки и монтажа

После получения точных данных из 3D-конструктора начинается этап подготовки. Металл нужно очистить от ржавчины и заводской смазки еще до резки. Разметку следует выполнять острым чертилкой по металлу, так как обычный маркер дает слишком толстую линию, что может привести к погрешности в несколько миллиметров на каждом стыке.

👉 Сварка каркаса должна производиться на ровной поверхности. Если варить на весу, конструкцию неизбежно поведет от температурных деформаций. Сначала все элементы собираются на прихватки, проверяются диагонали и уровни, и только после этого провариваются основные швы. Для косоуров из трубы 100х50 мм оптимально использовать электроды диаметром 3 мм или полуавтоматическую сварку в среде защитных газов.

Особое внимание стоит уделить местам крепления лестницы к перекрытиям. Верхний узел должен быть закреплен максимально жестко, так как на него приходится основная нагрузка на срез. Нижняя часть может опираться на пол через закладные детали или анкероваться непосредственно в бетонное основание. Если пол уже чистовой и теплый, под пятки лестницы подкладывают демпферные прокладки, чтобы вибрация не передавалась на плитку или ламинат.

Защита от коррозии

Металл боится ржавчины. Даже внутри сухого помещения влажность воздуха может меняться. После сварки все швы нужно тщательно зачистить лепестковым диском до гладкого состояния. Затем каркас обезжиривается и покрывается грунтом. Лучший выбор — цинконаполненные грунты или составы на эпоксидной основе.

Финишная покраска может быть порошковой — это самый стойкий вариант, но он требует наличия специальной камеры. В домашних условиях используют молотковые эмали или качественные акриловые краски по металлу. Молотковый эффект хорошо скрывает мелкие неровности сварки и придает лестнице благородный вид старого железа.

Ошибки, которых стоит избегать

1. Первая ошибка — разная высота ступеней. Человеческий мозг привыкает к определенному ритму за первые три шага. Если одна ступень будет отличаться на 10 мм, человек обязательно споткнется.
2. Вторая ошибка — игнорирование просвета над головой. Минимальное расстояние от любой ступени до потолка или балки перекрытия должно быть 2000 мм. Если сделать меньше, высокие гости будут постоянно пригибаться или биться головой.
3. Третья ошибка — длинные пролеты без дополнительных опор. При ширине марша более 1.2 метра или длине косоура более 4 метров без промежуточных стоек, лестница начнет пружинить. Это явление называют зыбкостью, и ходить по такому сооружению очень некомфортно.

Использование промежуточных опор под площадками или в середине длинных пролетов полностью решает проблему вибраций. Столбы можно сделать из той же профильной трубы и красиво обыграть их в интерьере, например, создав под лестницей кладовку или полки для книг.

Заключение

Грамотный расчет лестницы — это сочетание эргономики, сопромата и дизайна. Современные онлайн-инструменты позволяют автоматизировать самую скучную часть работы, исключая арифметические ошибки. Но финальное решение всегда остается за мастером. Важно не просто получить цифры, а соотнести их с реальностью вашего дома, материалами и навыками. Надеемся, что этот справочник поможет создать лестницу, которая прослужит десятилетия, радуя глаз и обеспечивая полную безопасность при каждом шаге!

Список литературы

• Новиков Ф. С. — «Конструирование и расчет лестниц для жилых зданий». Классическое пособие по строительной механике лестничных узлов.
• Самойлов В. С. — «Лестницы. Материалы, конструкции, расчеты». Подробный разбор как металлических, так и деревянных систем.
• Йожеф Косо — «Лестницы. Дизайн и технология». Книга от европейского эксперта с акцентом на эстетику и современные материалы.
• Беленя Е. И. — «Металлические конструкции». Фундаментальный учебник для тех, кто хочет разобраться в нагрузках и сопромате на глубоком уровне.
• Кузнецов В. В. — «Справочник проектировщика. Металлические конструкции». Том с таблицами и гостами, необходимый для серьезных инженерных работ.
• Столяров А. Н. — «Сварочные работы в быту». Практическое руководство по сварке каркасов своими руками.
