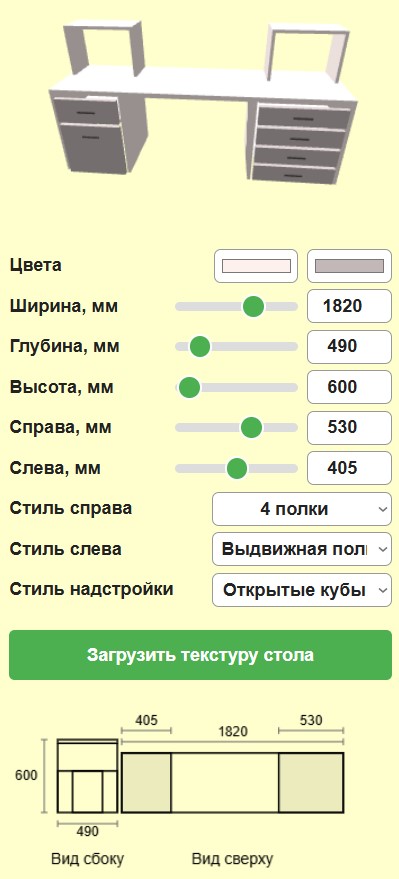

Онлайн-программа позволяет задать геометрию письменного или компьютерного стола, распределение правого и левого модулей с ящиками или нишами, выбрать стиль надстройки и материалы, увидеть 3D модель и рабочие чертежи, получить расход материалов и простую спецификацию для резки. Работает без установки даже на мобильных телефонах.
Для чего нужна программа
- Быстро проверить визуально форму, пропорции и компоновку письменного стола.
- Оценить объём и площадь столешницы, объём корпусов и массу материала.
- Получить чертёж в двух проекциях — вид сверху и вид сбоку для резки и сборки.
- Экспериментировать с комбинациями правого и левого блока, количеством ящиков и видом надстройки.
Как пользоваться конструктором
- Задайте Ширину столешницы в миллиметрах — это общая внешняя ширина конструкции.
- Задайте Глубину столешницы — рабочая глубина поверхности.
- Задайте Высоту стола в миллиметрах — от пола до верхней поверхности столешницы.
- Укажите Ширину правого и левого блока с ящиками в миллиметрах — ниши идут от боковых панелей внутрь.
- Выберите Тип блока для каждой стороны: нет, одна дверца, выдвижная полка и дверца, 3 фасада, 4 фасада.
- Выберите Стиль надстройки: простая, полка-надстройка, надставка с дверцами, задняя панель, открытые кубы.
- Задайте цвета или загрузите текстуру для модели. Текстура применяется на всю модель по желанию.
- Просмотрите объемную модель. Для экспорта нажмите Скачать, чтобы получить изображение интерфейса с 3D и чертежом.
Основные понятия и практические допуски
- Толщина корпуса. Для столешницы обычно 18–36 мм. Для боковых панелей и фасадов 16–24 мм. Тоньше означает меньшую жёсткость, при необходимости усиливайте ребрами.
- Зазоры фасадов. Между фасадом и рамой оставляйте 1.5–3 мм для плавного хода ящиков и открытия дверок.
- Выступ ручек. Ручки выступают над плоскостью фасада на 6–12 мм. Для встроенных ручек рассчитывайте меньше.
- Допуски при сверлении. Для шкантов используйте +0.2…+0.5 мм. Для конфирматов соблюдайте диаметр и рекомендуемую глубину.
- Глубина ниш. Внутренние боксы делают чуть уже глубины столешницы, чтобы оставить место для фасадов и запаса под направляющие.
Формулы и расчёты
Обозначения: W — ширина столешницы, D — глубина, T — толщина столешницы, Wr — ширина правого блока, Wl — ширина левого блока, H — высота стола, n — число фасадов в блоке.
| Вычисление | Формула |
|---|---|
| Площадь столешницы | A = (W мм /1000) × (D мм /1000) м² |
| Объём столешницы | V_top = A × (T мм /1000) м³ |
| Объём одного корпуса ящиков | V_box = (W_box /1000) × (D_inner /1000) × (H_box /1000) м³ |
| Общая длина планок и стоек | L_total = сумма длин всех элементов реза в метрах |
| Масса древесины (приблизительно) | m ≈ V_total × ρ, где ρ — плотность породы в кг/м³ |
Справочные таблицы
Рекомендуемые породы и их плотность
| Порода | Плотность, кг/м³ | Примечание |
|---|---|---|
| Сосна / ель | 430–550 | Лёгкая, недорогая, для простых форм |
| Берёза | 650–700 | Хорошая прочность и отделка |
| Дуб | 700–900 | Износостойкий, долговечность |
| Ясень / Ольха | 600–750 | Эластичный, приятная фактура |
Типовые размеры крепежа
| Элемент | Рекомендация |
|---|---|
| Шурупы по дереву | 4×30…5×60 мм для каркаса |
| Шканты | 8–10 мм, длина 30–50 мм для скрытых соединений |
| Конфирматы | 6.3×50 мм для плитных соединений |
| Направляющие ящиков | полный выдвижной 350–500 мм по глубине |
Порядок работ в мастерской
- Подготовка и проверка материалов. Проверить влажность древесины и ровность кромок.
- Разметка и резка. Режьте по спецификации, оставляя припуски для чистового торца.
- Сборка корпусов. Сначала соберите боковые панели и днища модулей, затем установите внутренние перегородки.
- Установка направляющих и фасадов. Отрегулируйте зазоры и плавность хода ящиков.
- Сборка столешницы с опорами и закрепление надстроек.
- Финишная отделка. Грунтовка, шлифовка, покрытие лаком или маслом.
Теперь про способы соединений. Шкант — скрыто и надёжно, требует шаблонов для точности. Конфирмат с клеем — удобно для плит и корпусной мебели. Саморезы с усилением шкантами — быстро и прочно. Шип-паз — для особо нагруженных соединений и долговечности.
Контроль качества и проверка
- Проверить прямоугольность и отсутствие люфтов в корпусах.
- Контролировать параллельность фасадов и их зазоры по периметру.
- Проверить плавность хода направляющих при полном выдвижении.
- Проверить прочность крепления столешницы и надстроек на статическую нагрузку.
Пример расчётов
Пример: стол W = 1200 мм, D = 700 мм, T = 30 мм. Правый блок Wr = 300 мм, высота блока Hb = 720 мм.
- Площадь столешницы A = 1.2 × 0.7 = 0.84 м².
- Объём столешницы V = 0.84 × 0.03 = 0.0252 м³.
- Если ρ = 700 кг/м³, масса m ≈ 0.0252 × 700 = 17.6 кг.
- Объём блока примерно V_box = 0.3 × 0.68 × 0.72 = 0.1469 м³.
Итого, этот конструктор даёт быстрый и практичный инструмент для проверки компоновки письменного стола с модулями и надстройками, для оценки материалов и подготовки чертежа под резку и сборку. Всегда проверяйте чертежи на месте и учитывайте реальную толщину и допуски при распиливаемых заготовках.
