| Площадь деталей | 0 м² |
|---|---|
| Объём материала | 0 м³ |
| Примерный вес | 0 кг |
| Объём всего шкафа | 0 м³ |
| Цена за материал | 0 |

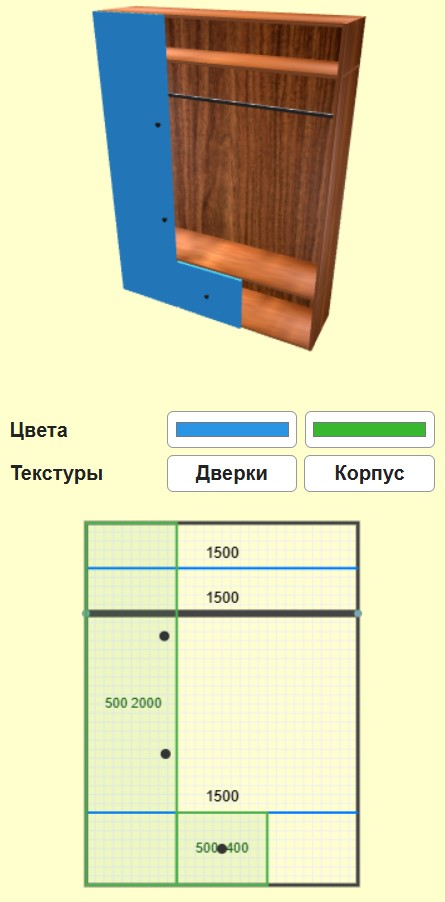

Конструктор нужен для быстрой визуализации и проверки проекта мебели для детской комнаты в 3D. Вы задаёте размеры корпуса, размещаете полки, перегородки, дверцы, ручки и вешалки. Конструктор показывает план в 2D, модель в 3D и рассчитывает расход материала, объём, вес и ориентировочную стоимость. Это очень удобный онлайн инструмент для принятия решений ещё до изготовления.
Чем полезен сервис
- Позволяет увидеть результат в масштабе и проверить пропорции.
- Автоматически считает площадь и объём деталей.
- Помогает избежать конфликта элементов: полок, дверей, вешалок.
- Ускоряет коммуникацию с производителем: вы экспортируете картинку и параметры.
- Облегчает подбор фурнитуры и размещение ручек и петель.
Как работать в конструкторе
- Введите габариты корпуса по ширине, высоте и глубине.
- Выставьте шаг сетки для привязки элементов.
- Добавьте вертикальные и горизонтальные перегородки инструментами Полка и Перегородка.
- Создайте дверцы инструментом Дверь. Для каждой дверцы можно добавить стеклянную вставку.
- Разместите ручки и вешалки инструментами Ручка и Вешалка. Для вешалки можно задать радиус и отступы.
- Проверяйте 3D-модель после каждого изменения. Используйте вращение камеры, чтобы убедиться в отсутствии пересечений.
- Экспортируйте изображение и список деталей для производства.
Совет: сначала делайте грубую раскладку, затем точная привязка к сетке и проверка размеров.
Формулы расчётов материалов и массы
Переменные:
- W — ширина корпуса в метрах
- H — высота корпуса в метрах
- D — глубина корпуса в метрах
- th — толщина деталей в метрах
- Sпл — суммарная площадь панелей в м²
- Vмат — объём материала в м³
- ρ — плотность материала в кг/м³
- P — цена за м²
- Площадь боковых панелей
S_бок = 2 * H * D
- Площадь верха и низа
S_вн = 2 * W * D
- Площадь задней стенки
S_зад = W * H
- Полки и перегородки
S_пол = Σ (длина_полки * D), S_пер = Σ (высота_перегородки * D)
- Площадь дверей лицевая сторона
S_двери = Σ (w_i * h_i)
- Суммарная площадь
Sпл = S_бок + S_вн + S_зад + S_пол + S_пер + S_двери
- Объём материала
Vмат = Sпл * th
- Масса
m = Vмат * ρ
- Стоимость материала по площади
Цена = Sпл * P
- Запас на распил и брак
Реальная площадь = Sпл * (1 + k)
Где k — коэффициент отходов, рекомендовано 0.05 для плит и 0.10 для нестандартных раскроев.
Таблица 1. Материалы, толщина, плотность, цена
| Материал | Толщины мм | Плотность кг/м³ | Цена р/м² | Примечание |
|---|---|---|---|---|
| ЛДСП 16 мм | 16 | 700 | 120–250 | Стандартный выбор для корпуса |
| ЛДСП 18 мм | 18 | 700 | 140–280 | Более жёсткая конструкция |
| МДФ эмаль | 16, 18 | 800 | 320–600 | Под эмаль или окраску |
| Фанера мебельная | 6, 9, 12 | 600–700 | 220–450 | Для днищ и задних стенок с нагрузкой |
| Стекло закалённое | 4, 6, 8 | 2500 | 400–1200 | Для фасадов и вставок |
| Пластик HPL | 2–4 | 1200 | 250–800 | Фасады и влагостойкие поверхности |
| Металл оцинкованный | 1–2 | 7800 | 500–1500 | Каркасы и направляющие |
Примечание: цены сильно зависят от региона и поставщика. Используйте таблицу как примерный справочник.
Таблица 2. Рекомендуемые размеры для детской мебели
| Элемент | Глубина мм | Высота мм | Примечание по безопасности |
|---|---|---|---|
| Шкаф взрослого роста для ребёнка | 400–600 | 1400–1800 | Одна секция с верхом до потолка допустима для подростков |
| Шкаф для одежды — вешалка | 500–600 | 1000–1500 | Полка сверху и штанга на высоте 1200 мм от пола для взрослых вещей |
| Низкие тумбы, комоды | 300–400 | 600–900 | Без острых углов, фиксация к стене обязательна |
| Полки открытые | 200–300 | по расположению | Нижняя полка не выше 1200 мм для доступа ребёнка |
| Детская кровать с ящиками | 800–1000 | матрасная часть | Ящики глубиной не более 300 мм |
| Высота ручек для шкафа | — | 850–1000 | Для детей ручки ниже, но для подростков выше |
| Минимальный проход перед мебелью | — | 700–800 | Обеспечивает доступ и безопасность |
Таблица 3. Петли, направляющие, ручки
| Название | Размеры | Монтаж | Примечание |
|---|---|---|---|
| Петля накладная 110° | чашка 35 мм | Врезка чашки в дверцу, винты 3.5 мм | Подходит для дверей ЛДСП и МДФ |
| Петля скрытая с доводчиком | чашка 35 мм | Требует регулировки по 3 осям | Удобна для детской, мягкое закрывание |
| Направляющая шариковая для ящика | длина 300–600 мм | Крепление боковое на шурупы | Нагрузка до 30 кг подбирается по длине |
| Ручка рейлинг горизонтальная | длина 160, 320 мм | 2 точки крепления | Горизонтальные удобны для шкафов |
| Ручка рейлинг вертикальная | длина 160, 320 мм | 2 точки крепления | Вертикальные удобны для высоких дверей |
| Вешалка штанга | диаметр 12–25 мм | Кронштейны по краям | Расстояние до передней кромки 50–80 мм |
| Замки Child lock | малые размеры | Устанавливаются в дверцы | Рекомендуется для младшего возраста |
Практические рекомендации
- Всегда фиксируйте высокий шкаф к стене анкером. Это обязательное правило безопасности.
- Для детской используйте закруглённые кромки и радиусы на ручках. Округлите углы минимум R3 мм.
- При расчётах оставляйте запас на распил 5–10 процентов.
- Для дверей с вставками из стекла уменьшайте деревянную рамку вокруг вставки минимум на 20 мм по ширине и высоте.
- Позицию ручек выбирайте по росту пользователя. Для общей детской установите ручки двух уровней если мебель будет для разного возраста.
- При выборе толщины панели ориентируйтесь на нагрузку. Для длинных полок добавляйте опору через каждые 800 мм.
- Размещайте вешалку по центру секции и следите, чтобы длина штанги была на 50–80 мм короче глубины корпуса.
Итого, программа заметно упрощает проектирование мебели для детской. Правильно задав параметры и следуя расчётам, вы получите точную картинку, экономию времени и менее рискованное производство. Используйте таблицы при проверке материала и размеров. При сомнении выбирайте безопасность и фиксируйте высокие элементы к стене.
