Этот онлайн-инструмент позволяет визуализировать звуковые сигналы в реальном времени, отображая их форму и измеряя частоту. Он особенно полезен для радиолюбителей, студентов и инженеров, которым требуется быстрый и доступный способ анализа сигналов без необходимости покупать реальный осциллограф.
Основные возможности осциллографа
- Визуализация формы входного звукового сигнала в реальном времени.
- Измерение частоты сигнала с помощью встроенного частотомера.
- Регулировка временной базы и амплитуды для точного анализа сигнала.
- Поддержка различных форм волн: синусоидальная, прямоугольная, треугольная и пилообразная.
- Возможность подключения к микрофону для анализа внешних звуков.
- Возможность выводить сразу 2 линии — для каждого из каналов аудио.
- Раздельная регулировка уровней сигналов левый-правый (и общая).
- Отображение на весь экран монитора.
- Активный триггер.
Как использовать программу
Онлайн-осциллограф принимает аудиосигнал, поступающий через стандартные устройства ввода: встроенный или внешний микрофон, линейный вход звуковой карты, аудиоинтерфейс, либо виртуальный аудиокабель (например, VB-Audio Virtual Cable, Loopback, Jack и др.). Сигнал может быть любым аналоговым или цифровым источником звука, включая:
- Синтезаторы и музыкальные инструменты
- Генераторы сигналов (тон-генераторы)
- Микрофоны (для акустического анализа)
- Запущенные в системе аудиоплееры и браузеры (через виртуальный кабель)
Рекомендации по подаче сигнала:
- Частотный диапазон: от 20 Гц до 20 000 Гц (поддерживаемый большинством браузеров)
- Уровень сигнала: избегайте перегрузки микрофонного входа; можно использовать регуляторы «Уровень» (громкость каналов) в интерфейсе
- Качество: предпочтительно использовать устройства с частотой дискретизации 44100 Гц или выше
- Формат сигнала: моно или стерео, аналоговый или цифровой, главное — чтобы браузер имел доступ к аудиопотоку

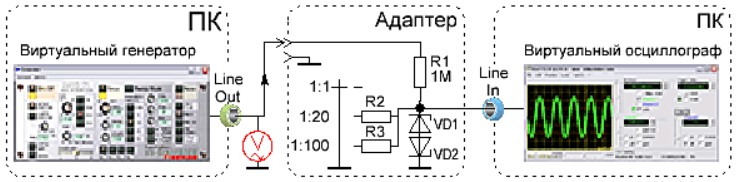

- Соберите схему несложного адаптера с делителем напряжения для защиты входа и ослабления мощных сигналов
Пошаговый процесс:
- Подключите микрофон или подайте сигнал на аудиовход компьютера.
- Настройте параметры отображения: временную базу и амплитуду.
- Наблюдайте за формой сигнала на экране и считывайте его частоту.
- При необходимости зафиксируйте изображение для детального анализа.
Принцип работы частотомера
Частотомер измеряет количество полных циклов сигнала за определённый промежуток времени. Формула для расчёта частоты:
$$
f = \frac{1}{T}
$$
где \( f \) — частота сигнала, \( T \) — период одного полного цикла.
Таблица перевода частоты (f) в период (T) до 20 000 Гц:
| Частота (Гц) | Период (мс) |
|---|---|
| 1 | 1000.0 |
| 2 | 500.0 |
| 5 | 200.0 |
| 10 | 100.0 |
| 20 | 50.0 |
| 50 | 20.0 |
| 100 | 10.0 |
| 200 | 5.0 |
| 500 | 2.0 |
| 1000 | 1.0 |
| 2000 | 0.5 |
| 5000 | 0.2 |
| 10 000 | 0.1 |
| 15 000 | 0.066 |
| 20 000 | 0.05 |
Применение онлайн-осциллографа
- Анализ аудиосигналов и музыкальных инструментов.
- Настройка низкочастотных металлоискателей.
- Проверка и настройка электронных схем.
- Образовательные цели в области физики и электроники.
- Диагностика и тестирование усилителей и другого аудиооборудования.
👉 Примечание: Для точных измерений рекомендуется использовать качественный микрофон и проводить анализ в тихой обстановке. Обязательно используйте развязку на входе, чтоб не повредить аудиоплату ПК или телефона.
Онлайн-осциллограф — мощный инструмент в браузере, который позволяет быстро и наглядно анализировать звуковые сигналы. Если вы ещё не имеется полноценный прибор, но подумываете о его покупке, то прежде чем идти в магазин за осциллоскопом — потренирусь вначале тут, тем более что для работы со звуковыми частотами и многими металлоискателями он вполне подходит. Он не заменит профессиональные измерительные приборы из лабораторий, но для повседневных задач, обучения и настройки несложных схем — это идеальное решение. Для лучшего понимания особенностей работы с цифровыми осциллографами рекомендуем изучить этот материал.
