Подбор антенн по частоте, усилению и ДН

Стабильная радиосвязь начинается и заканчивается на антенне. Можно приобрести самый дорогостоящий передатчик и сверхчувствительный приемник, но если между ними установлены неправильно подобранные излучатели — система не раскроет и 10 % своего заложенного потенциала. Стандартные штыри, идущие в базовом комплекте с роутерами или радиостанциями, имеют минимальную эффективность. Их главная задача заключается в обеспечении базовой работоспособности на столе в идеальных условиях. Когда возникает реальная инженерная задача — передать видеопоток с дрона на пульт, организовать беспроводной мост между заводскими цехами или получить стабильный 4G интернет в удаленной деревне — требуется осознанный, математически выверенный подбор оборудования. Данный материал поможет разобраться в фундаментальных параметрах радиосвязи без погружения в сложные академические интегральные уравнения. Только физический смысл, реальные цифры и практическое применение на объектах.

Все типы и разновидности антенн

1. Линейные и проволочные антенны

Состоят из металлических проводников, стержней или проводов. Это один из самых старых и распространенных классов антенн, применяемый в КВ, УКВ и СДВ диапазонах. Они активно используются в радиовещании, любительской радиосвязи, мобильных и стационарных связных станциях.

• Симметричный вибратор (диполь Hertz)
• Несимметричный вибратор (Ground Plane, монополь)
• Петлевой вибратор (Пистолькорса)
• Диполь Надененко
• Штыревая антенна
• Волновой канал (Яги-Уда / Yagi-Uda)
• Антенна Бевереджа
• V-образная антенна
• Ромбическая антенна
• Диполь «Inverted V» (перевернутое V)
• Long Wire (длинный провод)
• Windom (виндом / несимметрично запитанный диполь)
• G5RV
• T2FD (широкополосная с активным сопротивлением)
• Магнитная рамочная антенна (Small Magnetic Loop)
• Рамочная антенна (Quad / «Квадрат», Delta Loop / «Треугольник»)

2. Щелевые и печатные (микрополосковые) антенны

Изготавливаются прямо на печатных платах или в виде отверстий в металлических экранах и волноводах. Они отличаются компактными габаритами и плоским профилем, поэтому массово применяются в смартфонах, Wi-Fi роутерах, бортовых локаторах авиации и космических аппаратах.

• Одиночная щелевая антенна
• Волноводно-щелевая решетка (ВЩР)
• Прямоугольная, круглая и полигональная патч-антенна
• Копланарная антенна
• Антенна с подложкой из метаматериалов
• Изгибаемая / гибкая печатная антенна (Flex PCB)
• Печатная антенна Вивальди (Vivaldi / Tapered Slot Antenna)

3. Апертурные и рупорные антенны

Формируют излучение через открытую область (апертуру) волноводных конструкций. Рупорные антенны работают преимущественно в СВЧ и КВЧ диапазонах, отличаются высоким КПД и направленностью. Применяются в радиолокации, измерительной технике и как облучатели для больших зеркальных антенн.

• Пирамидальный рупор
• Секторальный рупор (H-плоскостной и E-плоскостной)
• Конический рупор
• Гофрированный рупор (Corrugated Horn)
• Диагональный рупор
• Открытый конец волновода

4. Зеркальные антенны (рефлекторные)

Фокусируют радиоволны с помощью отражающих поверхностей (параболоидов, цилиндров или плоских экранов). Они обеспечивают максимально высокое усиление и узкую направленность. Используются в спутниковом телевидении и связи, радиоастрономии, дальнем радаре и магистральных радиорелейных линиях.

• Однозеркальная прямофокусная параболическая антенна (Prime Focus)
• Офсетная параболическая антенна (Offset)
• Двухзеркальная схема Кассегрена (Cassegrain)
• Двухзеркальная схема Грегори
• Тороидальная зеркальная антенна
• Сегментированная и сетчатая параболическая антенна
• Перископическая антенна
• Сферическое зеркало
• Уголковый рефлектор (Corner Reflector)
• Цилиндрический параболоид

5. Линзовые антенны

В линзовых антеннах для формирования параллельного пучка волн используются радиолинзы из диэлектриков или металлопластин. Они работают в миллиметровом и сантиметровом диапазонах волн. Применяются в высокочастотных локаторах, экспериментальных системах связи и сканирующих устройствах.

• Линза Люнеберга
• Линза Максвелла («рыбий глаз»)
• Зонированные линзы
• Металлопластинчатые линзы

6. Спиральные и винтовые антенны

Конструктивно представляют собой проводник, намотанный по спирали на цилиндрический или конический каркас. Их главное преимущество — естественная круговая поляризация радиоволн. Широко используются для связи с космическими спутниками, в системах GPS/ГЛОНАСС, телеметрии и ракетной технике.

• Аксиальная спиральная антенна (круговая поляризация)
• Нормальная спиральная антенна
• Плоская коническая и логарифмическая спираль

7. Широкополосные и частотно-независимые антенны

Сохраняют постоянные характеристики (согласование, диаграмму направленности) в очень широком диапазоне частот (иногда с перекрытием 10:1 и более). Применяются в системах радиомониторинга, академических исследованиях, испытаниях на электромагнитную совместимость (ЭМС) и военной связи.

• Логопериодическая вибраторная антенна (ЛПВА / LPDA)
• Логопериодическая спиральная антенна
• Двухконусная антенна (Biconical)
• Дискоконусная антенна (Discone)
• Антенна «Бабочка» (Bow-Tie)

8. Антенные решетки ФАР и АФАР

Состоят из множества одиночных излучателей, объединенных в одну систему. Электронное управление фазой и амплитудой позволяет сканировать лучом без механического поворота всей конструкции. Используются в современных истребителях, зенитно-ракетных комплексах, базовых станциях 5G/6G (Massive MIMO) и коммерческих радарах.

• Фазированная антенная решетка (ФАР)
• Активная фазированная антенная решетка (АФАР)
• Цифровая антенная решетка (ЦАР)
• Линейная антенная решетка
• Плоская (матричная) решетка
• Конформная решетка
• Кольцевая и цилиндрическая решетка
• Massive MIMO решетка

9. Специальные и современные типы антенн

Группа инновационных антенн, использующих метаматериалы, плазму, фрактальную геометрию или фотонные эффекты. Они разрабатываются для максимальной миниатюризации, работы в нескольких диапазонах сразу или для создания интеллектуальных отражающих сред (RIS) в перспективных сетях связи.

• Фрактальные антенны (Салфетка Серпинского, Кривая Коха, Остров Мандельброта)
• Плазменные антенны
• Управляемые метаповерхности (RIS / Metasurface)
• Импедансные антенны и антенны на поверхностных волнах
• Наноантенны и оптические плазмонные антенны

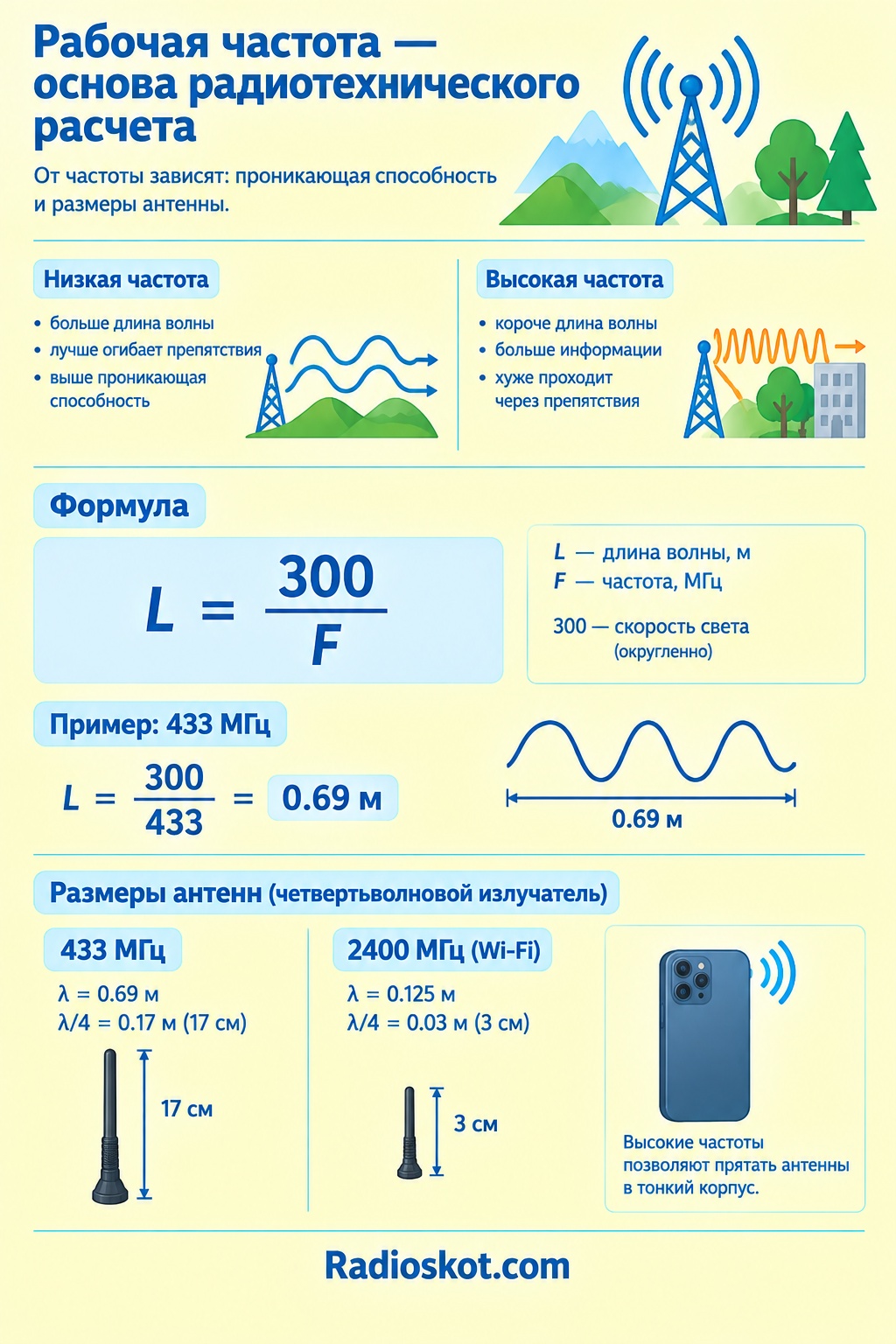

Базовая физика волны: частота и размеры

📡 Фундаментом любого радиотехнического расчета всегда выступает рабочая частота. От нее напрямую зависят 2 критических фактора: проникающая способность сигнала сквозь преграды и физические габариты самой излучающей конструкции. Существует базовое правило физики: чем ниже частота, тем больше длина волны и тем лучше сигнал огибает рельеф местности. Чем выше частота, тем больше информации можно передать в единицу времени, но сигнал становится уязвимым к препятствиям, вплоть до листвы деревьев.

Длина волны связана с частотой простой и важнейшей математической зависимостью. Формула для расчетов в вакууме или воздухе выглядит следующим образом:

L = 300 / F

Где L — искомая длина волны в метрах, а F — рабочая частота в мегагерцах. Число 300 — это скорость света, округленная для удобства вычислений инженеров. Соответственно, для популярного диапазона 433 МГц расчет покажет результат:

L = 300 / 433 = 0.69 метра.

Абсолютное большинство классических излучателей строятся на основе резонансных отрезков, кратных длине волны. Самый распространенный в быту вариант — четвертьволновый излучатель. Его размер для рассчитанной частоты составит 0.69 / 4 = 0.17 метра или 17 сантиметров. Если взять частоту сети Wi-Fi 2400 МГц, длина волны составит всего 0.125 метра, а четвертьволновый отрезок уложится в 3 сантиметра. Именно поэтому оборудование на низкие частоты выглядит громоздко, а антенны для высокочастотных современных стандартов легко прячутся внутрь тонкого корпуса смартфона.

Частотный диапазон	Популярные частоты	Применение и особенности распространения
Low Frequency	27 МГц	Рации дальнобойщиков. Длина волны 11 метров. Отлично огибает холмы, пробивает плотный лес. Требует огромных габаритов антенны длиной до 2.7 метра на крыше автомобиля.
VHF	144 МГц	Служебная связь, радиолюбители. Баланс между габаритами и дальнобойностью. Волны хорошо огибают городскую застройку и неровности рельефа.
UHF	433 МГц, 868 МГц	Умный дом, автосигнализации, LoRaWAN, интернет вещей. Отличная проникающая способность сквозь кирпичные и бетонные стены зданий.
L-Band, S-Band	900 МГц, 1800 МГц, 2100 МГц	Сотовые сети 2G, 3G, 4G. Оптимальный компромисс между емкостью сети и радиусом покрытия базовой станции на расстоянии до 15 км.
C-Band	2400 МГц, 5000 МГц	Wi-Fi сети, Bluetooth, дроны. Требуют строгой прямой видимости на больших дистанциях. Сигнал сильно гасится деревьями, дождем и капитальными стенами.

Коэффициент усиления: физика процесса

В радиотехнике часто оперируют понятием усиления, измеряемым в децибелах. Важно усвоить ключевой принцип: пассивная антенна не вырабатывает дополнительную энергию. У нее нет источника питания. Усиление достигается исключительно за счет перераспределения излучаемой энергии в пространстве. Наилучшая аналогия — это работа классического ручного фонарика. Лампочка фонарика без отражателя светит слабо, но во все стороны. Если поместить ту же самую лампочку в зеркальный рефлектор, она сформирует узкий яркий луч, бьющий на сотни метров. Общее количество света не изменилось, изменилась его концентрация. Антенна работает абсолютно аналогично.

✍ Базовой точкой отсчета служит изотропный излучатель — гипотетическая идеальная точка в вакууме, излучающая радиоволны равномерно в виде идеальной сферы. Коэффициент усиления относительно этой математической модели измеряется в дБи. Иногда производители указывают усиление в дБд — относительно реального полуволнового диполя. Разница между ними фиксирована: значение в дБи всегда больше значения в дБд на 2.15 единицы. Если в паспорте указано усиление 10 дБд, это эквивалентно 12.15 дБи.

Каждые 3 дБ прибавки к усилению означают удвоение мощности в заданном направлении. Увеличение на 6 дБ дает прирост мощности в 4 раза и приводит к удвоению дальности радиосвязи в идеальном свободном пространстве. Но за эту дальность приходится платить шириной формируемого луча. Чем выше значение в децибелах, тем более плоским или узконаправленным становится сигнал, что усложняет наведение на принимающую станцию.

Заявленное усиление, дБи	Вертикальный угол, градусы	Горизонтальный угол, градусы	Типичное применение в сетях
2.15 дБи	75	360	Базовые домашние роутеры, рации. Покрытие всего объема помещения по всем осям.
5 дБи	35	360	Улучшенные модели роутеров. Сигнал сжат в вертикальной плоскости, лучше пробивает на одном этаже.
9 дБи	15	360	Длинные базовые станции. Энергия расплющена в тонкий диск. Бесполезны для многоэтажных зданий.
14 дБи	30	30	Панельные направленные решения для 4G сетей. Оптимальны для прицеливания на вышку.
24 дБи	8	8	Параболические сетки для Wi-Fi мостов на дистанции более 5 км. Требуют идеальной юстировки.

Форм-факторы: выбор под задачу

Конструктивное исполнение напрямую определяет диаграмму направленности — трехмерный график, показывающий, куда именно направлена основная энергия передатчика. Рассмотрим 4 основные группы, применяемые в профессиональной и потребительской практике.

Штыревые круговые решения

Классический вертикальный стержень. Обеспечивает покрытие на 360 градусов вокруг своей оси. Формирует диаграмму, похожую на бублик, в центре которого находится сам стержень. Главное правило монтажа — располагать стержень строго вертикально. Если наклонить штырь на 45 градусов, зона покрытия катастрофически исказится, и часть энергии уйдет прямо в землю или в небо. Нельзя располагать такие конструкции вплотную к металлическим столбам или стенам, так как отраженный сигнал уничтожит полезный поток из-за сложения волн в противофазе.

Плоские панельные конструкции

Самый популярный формат для усиления мобильного интернета. Внутри пластикового квадрата находится синфазная решетка из нескольких патч-элементов. Они излучают энергию в одном направлении с углом раскрытия луча от 30 до 60 градусов. Усиление варьируется от 9 до 18 дБи. Это идеальный компромисс: они дают хорошую прибавку к мощности, но при этом луч достаточно широк, чтобы не требовать лазерной точности при наведении на вышку сотового оператора. Их легко крепить на стену частного дома или мачту.

Направленные волновые каналы

Часто их называют антеннами Уда-Яги в честь японских изобретателей. Визуально это длинная траверса, на которой перпендикулярно закреплено множество металлических стержней разной длины. Активный вибратор находится ближе к задней части, позади него стоит элемент-рефлектор, а впереди — ряд директоров. Чем больше элементов впереди, тем сильнее сжимается луч и тем выше усиление. Легко пробивают дистанции до 15 км, но обладают высокой парусностью и подвержены обледенению в зимний период. Из-за узкого рабочего диапазона частот их вытесняют панельные решения, но в узкополосных системах телеметрии волновые каналы до сих пор вне конкуренции.

Параболические объемные зеркала

Тяжелая артиллерия радиосвязи. Представляют собой металлическую сетку или сплошную тарелку со специальным облучателем в фокусе. Вся энергия собирается в узкий луч шириной от 2 до 6 градусов. Усиление может достигать колоссальных значений в 25 — 35 дБи. Применяются исключительно для создания магистральных радиомостов типа точка-точка. Огромная парусность требует мощных стальных мачт и растяжек. Малейший поворот на 1 градус от порывов ветра может полностью оборвать линк на дистанции в 20 километров.

Поляризация: невидимая преграда

Поляризация определяет плоскость, в которой колеблется вектор электрического поля электромагнитной волны. Простыми словами, это ориентация сигнала в пространстве. Она бывает линейной вертикальной или горизонтальной, а также круговой левой или правой.

🎓 Фундаментальное правило инженера гласит: поляризация приемника и передатчика обязана совпадать. Если на вышке установлена вертикальная антенна, а на крыше дома вы положили приемный штырь горизонтально, возникнет эффект кросс-поляризационных потерь. Сигнал упадет минимум на 20 дБ, что равносильно потере 99 % полезной мощности приемника. В городской застройке из-за многочисленных переотражений от бетона и металла поляризация часто искажается и поворачивается, что помогает связи работать даже при ошибках установки, но на открытом пространстве несовпадение плоскостей фатально.

Технологии 4G и 5G массово используют пространственное разнесение MIMO. В одном корпусе панельной антенны размещаются сразу 2 независимых излучателя, повернутых под углом +45 и -45 градусов относительно земли. Это позволяет передавать два независимых потока данных на одной частоте, удваивая скорость скачивания. При монтаже таких устройств крайне важно не заваливать горизонт, иначе перекрестные помехи между каналами сведут на нет все преимущества технологии MIMO.

Зона Френеля: почему прямой видимости недостаточно

📉 Новички часто совершают фатальную ошибку: смотрят в бинокль с крыши одного здания на другое, видят мачту и считают, что идеальная прямая видимость обеспечена. Но радиоволна — это не тонкий лазерный луч. Энергия распространяется в пространстве в форме вытянутого эллипсоида вращения, напоминающего дирижабль. Эта область называется первой зоной Френеля. В ней сосредоточена основная энергия сигнала.

Если в эту зону попадает крона дерева, крыша промежуточного строения или холм земли, сигнал начинает отражаться, менять фазу и гасить сам себя на стороне приемника. Чтобы связь работала на паспортных скоростях, первая зона Френеля должна быть свободна от любых физических препятствий минимум на 60 %. Радиус этого невидимого дирижабля в самой широкой части посередине трассы можно рассчитать по проверенной инженерной формуле:

R = 17.3 * (D / F)^0.5

Где R — радиус зоны в метрах, D — дистанция между точками в километрах, F — частота в гигагерцах. Посчитаем радиус для частоты 2.4 ГГц на трассе длиной 10 км. Получаем значение 17.3 * (10 / 2.4)^0.5 = 17.3 * 2.04 = 35.3 метра. Это означает, что на середине пути в 5 км от старта, луч раздувается до 70 метров в диаметре. Линия прицеливания должна проходить минимум на высоте 35 метров над верхушками деревьев и зданиями, чтобы не было деградации линка. Если поднять мачты так высоко невозможно, придется снижать частоту оборудования, так как на более низких частотах волны эффективнее огибают преграды.

Бюджет радиолинии: расчет на практике

Понимание параметров позволяет предсказать качество связи еще до покупки оборудования. Все вычисления сводятся к банальному сложению и вычитанию децибел. Бюджет трассы — это сумма всей генерируемой и усиливаемой энергии минус все неизбежные потери на пути распространения.

📝 Разберем классический пример. Задача: передать данные на 5 км на частоте 2.4 ГГц. Имеется точка доступа мощностью 20 дБм и чувствительностью на прием -85 дБм. Используем параболические решетки с усилением 24 дБи на обеих сторонах. Кабельные сборки короткие, потери в них составляют 2 дБ с каждой стороны.

Сначала вычислим потери в свободном вакуумном пространстве по формуле FSL. Она выглядит так:

FSL = 32.4 + 20 * log D + 20 * log F

Подставляем значения: дистанция D = 5 км, частота F = 2400 МГц.

FSL = 32.4 + 20 * 0.7 + 20 * 3.38 = 32.4 + 14 + 67.6 = 114 дБ.

Теперь формируем математический баланс. Формула полной мощности на входе приемника:

P_rx = P_tx — L_tx + G_tx — FSL + G_rx — L_rx

Подставляем наши характеристики в формулу:

P_rx = 20 — 2 + 24 — 114 + 24 — 2 = -50 дБм.

Мы получили расчетный сигнал -50 дБм на входе радиомодуля. Заявленная чувствительность оборудования равна -85 дБм. Разница между расчетным уровнем и порогом чувствительности называется запасом на замирание. В нашем случае запас составляет внушительные 35 дБ. Это означает, что линк будет работать на максимальных модуляциях даже во время мощнейшего тропического ливня или сильного снегопада, которые вносят дополнительное затухание. Рекомендуемый запас для ответственных систем управления составляет не менее 20 дБ.

Кабельные сборки и затухание сигнала

📊 Самая гениально спроектированная антенна становится бесполезным куском металла, если соединить ее с радиопередатчиком низкокачественным ТВ проводом. Высокочастотный радиосигнал подвержен сильнейшему затуханию в коаксиальных линиях. Чем выше частота, тем больше энергии превращается в тепло внутри диэлектрика провода. Главный закон проектирования гласит: ВЧ кабель должен быть максимально коротким. Если есть возможность установить модем прямо в гермобокс возле антенны на мачте и спустить вниз цифровой Ethernet кабель — это следует сделать обязательно.

Для ВЧ аппаратуры требуется волновое сопротивление линии ровно 50 Ом. Использование дешевых телевизионных кабелей на 75 Ом приводит к рассогласованию импеданса, стоячим волнам и потерям мощности на отражение.

Маркировка коаксиального кабеля	Потери на 433 МГц на 10 метров	Потери на 2400 МГц на 10 метров	Вердикт для практики
RG-58	3.5 дБ	10.5 дБ	Только для низких частот и коротких пигтейлов. На гигагерцах убивает весь сигнал.
RG-213	1.5 дБ	4.8 дБ	Классический толстый кабель. Хорошо работает на частотах до 1000 МГц. Тяжелый в монтаже.
5D-FB	1.4 дБ	3.8 дБ	Оптимальный стандарт для 3G и 4G сетей при длине трассы до 10 метров. Разумная цена.
8D-FB	0.9 дБ	2.2 дБ	Профессиональный магистральный уровень. Рекомендован для длинных спусков и частот выше 2000 МГц.

Согласование и КСВ: коэффициент стоячей волны

Важнейшим параметром качества изготовления излучателя является КСВ. Этот показатель отражает, насколько хорошо волновое сопротивление устройства согласовано с сопротивлением кабеля и передатчика. Идеальное значение КСВ равно 1. При таком показателе вся мощность уходит в эфир без остатка. На практике такого не бывает из-за погрешностей сборки, влияния корпуса и разъемов.

Если КСВ равен 1.5, в эфир уходит 96 % мощности, а 4 % отражается обратно в передатчик. Это считается отличным рабочим показателем. Если прибор показывает КСВ равный 2, потери составят уже 11 %. Верхняя допустимая граница для бытовой техники составляет КСВ 3, при котором теряется 25 % энергии. При значениях КСВ выше 3 выходной каскад дорогого передатчика начинает греться от возвращенной энергии и может физически сгореть от пробоя транзисторов. Проверить КСВ на объекте можно только специальным портативным антенным анализатором.

Значение КСВ	Отраженная мощность, %	Излученная мощность, %	Статус линии
1	0	100	Теоретический идеальный предел.
1.2	0.8	99.2	Профессиональное лабораторное качество.
1.5	4	96	Отлично. Стандарт для качественных заводских устройств.
2	11.1	88.9	Допустимо. Предел для большинства передатчиков на предельной мощности.
3	25	75	Критично. Опасность повреждения выходных транзисторов радиомодуля.

Влияние погодных условий и монтажа

Радиотехника работает в реальной атмосфере, а не в безвоздушном вакууме. При расчете запаса мощности важно учитывать природные факторы. Капли дождя на пластиковом радиопрозрачном укрытии работают как крошечные линзы, расфокусируя луч и сдвигая резонансную частоту. Обледенение элементов волнового канала зимой может полностью рассогласовать устройство, превратив КСВ из рабочего значения 1.5 в фатальное значение 4.

💧 На частотах свыше 5 ГГц серьезной преградой становится сама вода в атмосфере в виде плотного тумана или сильного снегопада. Поглощение энергии молекулами воды резко возрастает, и линк, который идеально работал летом в ясную погоду, может обрываться осенней туманной ночью. Именно поэтому радиорелейные магистральные мосты всегда рассчитываются с огромным энергетическим запасом.

Монтаж на мачте требует обязательной герметизации коннекторов. Стандартный разъем N-типа имеет резиновое уплотнительное кольцо, но со временем на солнце резина рассыхается. Вода затекает внутрь коннектора по оплетке коаксиального кабеля. Из-за капиллярного эффекта влага способна просочиться на несколько метров вниз по проводу. Мокрый диэлектрик внутри ВЧ провода моментально увеличивает потери в десятки раз, полностью убивая полезный сигнал. Профессионалы всегда оборачивают места соединений сырой резиной 3M, а затем сверху наносят плотный слой качественной изоляционной ленты, устойчивой к ультрафиолетовому излучению.

Литература

Углубить знания и изучить тонкости проектирования печатных и проволочных структур можно с помощью проверенной временем классической технической литературы:

• Ротхаммель К. — Антенны. Легендарная настольная книга каждого радиолюбителя и специалиста. Максимум практических конструкций, подробные чертежи, схемы согласования и минимум сложных дифференциальных вычислений. Том 1 и Том 2 полностью закрывают все вопросы построения излучателей до 2 ГГц.
• Гончаренко И. В. — Антенны КВ и УКВ. Компьютерное моделирование. Современное издание, детально разбирающее работу в симуляторах вроде MMANA. Отлично помогает понять, как изменение толщины проволоки или сдвиг элемента на пару миллиметров меняет КСВ и диаграмму направленности.
• Григоров И. Н. — Практические конструкции антенн. Сборник готовых к повторению решений с подробными комментариями по настройке. Подходит для тех, кто хочет быстро собрать работающий линк на коленке из доступных материалов.
• Панченко Б. А. — Микрополосковые антенны. Узкоспециализированный, но невероятно полезный труд для разработчиков современных плоских решений для Wi-Fi, 4G сетей и спутниковых навигаторов. Детально описана физика работы патч-элементов.
• Веселов Г. И. — Микроэлектронные устройства СВЧ. Глубокое академическое погружение в теорию цепей сверхвысоких частот. Незаменима при расчете микрополосковых линий передач, балунов и цепей согласования импеданса на платах FR4.
