Калькулятор акустических резонансов в помещении

Онлайн-программа точно рассчитает резонансные частоты основных мод комнатного объема — это важно для акустического проектирования, выбора и размещения басовых ловушек, а также оптимизации звучания в домашних студиях и залах. Вычисляет скорость звука с учётом температуры воздуха, длину волны на заданной частоте, а также основные моды по длине и ширине помещения.

Что можно рассчитать

• Скорость звука в воздухе в зависимости от температуры.
• Длину волны на выбранной частоте.
• Частоты основных мод резонанса по длине и ширине комнаты.
• Рекомендуемое расположение низкочастотных ловушек (на расстоянии ¼ длины волны от стен).
• Визуализацию акустического давления в комнате (тепловая карта).
• График амплитуд колебаний для первых трёх мод.

Калькулятор резонансных мод комнаты помогает понять, как звук взаимодействует с пространством помещения, выявляя частоты, на которых возникают стоячие волны. Эти волны формируются при отражении звуковых сигналов от стен, потолка и пола, создавая зоны усиления и ослабления звука. Знание этих частот крайне важно при проектировании акустики помещения, чтобы минимизировать неприятные резонансы и улучшить качество звучания.

Формулы расчёта

Скорость звука в воздухе \( c \) с учётом температуры \( T \) в градусах Цельсия:

$$
c = 331 + 0.6 \times T \quad \text{м/с}
$$

Длина волны \( \lambda \) на частоте \( f \) (Гц):

$$
\lambda = \frac{c}{f}
$$

Частоты резонансных мод комнаты по длине \( L \) и ширине \( W \):

$$
f_x = \frac{c}{2L}, \quad f_y = \frac{c}{2W}
$$

Позиция ловушек на стенах для минимизации резонансов (примерно на \( \lambda / 4 \)):

$$
d = \frac{\lambda}{4}
$$

Пояснение параметров

Скорость звука \( c \)Зависит от температуры воздухам/с

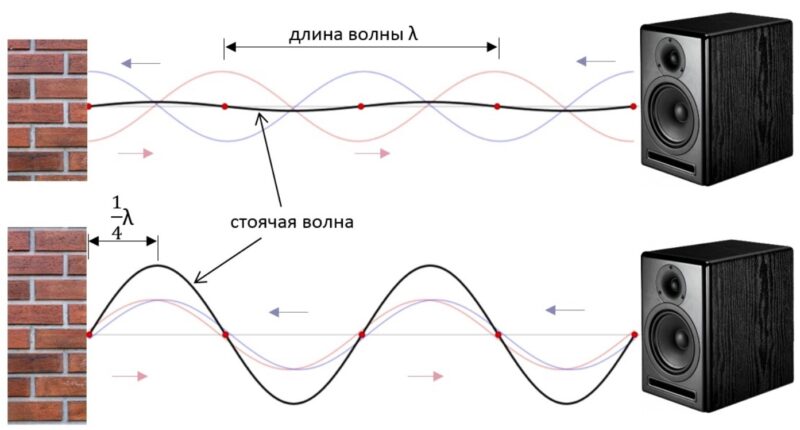

Расположение акустических ловушек или поглотителей на определённых расстояниях от стен, обычно около четверти длины волны, позволяет эффективно уменьшать влияние стоячих волн, делая звук более ровным и сбалансированным. Правильное позиционирование таких элементов критично для создания комфортной акустической среды, особенно в студиях звукозаписи и домашних кинотеатрах.

Скорость звука в воздухе меняется в зависимости от температуры, что влияет на длину звуковых волн и, соответственно, на резонансные частоты. Учитывая параметры помещения — длину и ширину — можно вычислить частоты основных мод, которые формируются между противоположными стенами. Эти моды отражают фундаментальные акустические особенности комнаты, влияющие на восприятие басов и общую акустику.

Примеры расчётов

Пусть заданы параметры 1:

• Частота \( f = 150 \, \text{Гц} \)
• Температура воздуха \( T = 25^\circ C \)
• Длина комнаты \( L = 6 \, \text{м} \)
• Ширина комнаты \( W = 3.5 \, \text{м} \)

Тогда:

• Скорость звука: \( c = 331 + 0.6 \times 25 = 346 \, \text{м/с} \)
• Длина волны: \( \lambda = \frac{346}{150} \approx 2.31 \, \text{м} \)
• Основной резонанс по длине: \( f_x = \frac{346}{2 \times 6} \approx 28.83 \, \text{Гц} \)
• Основной резонанс по ширине: \( f_y = \frac{346}{2 \times 3.5} \approx 49.43 \, \text{Гц} \)
• Расположение ловушек: \( d = \frac{2.31}{4} \approx 0.58 \, \text{м} \)

Пусть заданы параметры 2:

• Частота \( f = 80 \, \text{Гц} \)
• Температура воздуха \( T = 18^\circ C \)
• Длина комнаты \( L = 4.5 \, \text{м} \)
• Ширина комнаты \( W = 4 \, \text{м} \)

Тогда:

• Скорость звука: \( c = 331 + 0.6 \times 18 = 342.8 \, \text{м/с} \)
• Длина волны: \( \lambda = \frac{342.8}{80} \approx 4.29 \, \text{м} \)
• Основной резонанс по длине: \( f_x = \frac{342.8}{2 \times 4.5} \approx 38.09 \, \text{Гц} \)
• Основной резонанс по ширине: \( f_y = \frac{342.8}{2 \times 4} \approx 42.85 \, \text{Гц} \)
• Расположение ловушек: \( d = \frac{4.29}{4} \approx 1.07 \, \text{м} \)

Пусть заданы параметры 3:

• Частота \( f = 200 \, \text{Гц} \)
• Температура воздуха \( T = 22^\circ C \)
• Длина комнаты \( L = 7 \, \text{м} \)
• Ширина комнаты \( W = 5 \, \text{м} \)

Тогда:

• Скорость звука: \( c = 331 + 0.6 \times 22 = 344.2 \, \text{м/с} \)
• Длина волны: \( \lambda = \frac{344.2}{200} = 1.72 \, \text{м} \)
• Основной резонанс по длине: \( f_x = \frac{344.2}{2 \times 7} \approx 24.59 \, \text{Гц} \)
• Основной резонанс по ширине: \( f_y = \frac{344.2}{2 \times 5} = 34.42 \, \text{Гц} \)
• Расположение ловушек: \( d = \frac{1.72}{4} = 0.43 \, \text{м} \)

Справочная таблица параметров акустики

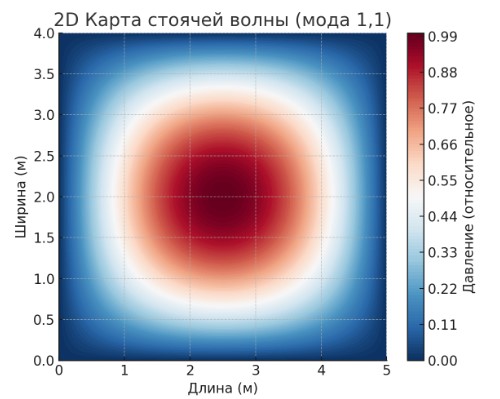

Визуализация акустического давления с помощью тепловых карт и графиков колебаний волн помогает лучше понять распределение звуковой энергии в комнате. Это даёт возможность наглядно видеть проблемные зоны и оптимально планировать размещение элементов. Программа сильно облегчает эти задачи, предоставляя как численные значения, так и визуальный анализ, что упрощает процесс акустического проектирования.
