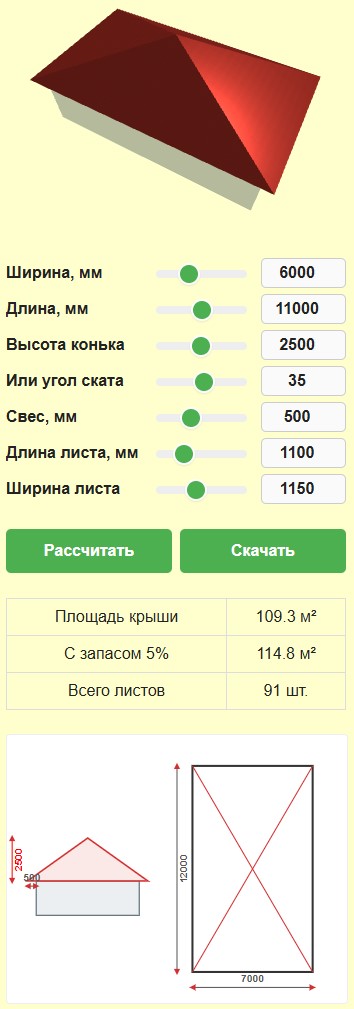

| Площадь крыши | — |
| С запасом 5% | — |
| Всего листов | — |
Строительство крыши — один из самых затратных этапов возведения дома, где любая ошибка в вычислениях моментально трансформируется в финансовые потери. Недостаток материала приводит к остановке работ, дополнительным расходам на логистику и риску получить партию с другим оттенком покрытия. Избыток же, особенно в случае с дорогостоящей металлочерепицей или мягкой кровлей, оседает мертвым грузом в гараже. Представленный на этой странице 3D-калькулятор решает главную инженерную задачу частного застройщика: он переводит абстрактные архитектурные планы в точные цифры, необходимые для закупки.
🏠 Программа позволяет моделировать 4 самых распространенных типа кровельных конструкций: односкатную, двускатную, вальмовую и шатровую. Для расчёта купольных крыш используйте другой инструмент. Визуализация в реальном времени исключает «глупые» ошибки, когда пользователь путает длину и ширину ската или неверно задает высоту конька. Алгоритм не просто считает квадратные метры, но и учитывает технологические нюансы, такие как нахлесты листов и свесы, которые часто забывают новички.
Геометрическая основа вычислений
В основе работы любого кровельного калькулятора лежит школьная тригонометрия и теорема Пифагора. Однако в реальной стройке треугольники редко бывают идеальными. Основная сложность заключается в зависимости трех параметров: ширины пролета дома, высоты подъема конька и угла наклона ската. Изменение одной величины неизбежно влечет трансформацию двух других.
Для понимания логики расчета важно разобрать базовые формулы, которые скрипт выполняет автоматически. Длина стропильной ноги или длина ската Lskat вычисляется как гипотенуза прямоугольного треугольника, где катетами являются половина ширины дома (для равнобедренных крыш) и высота конька.
Формула длины ската через высоту и ширину:
$$ L_{skat} = \sqrt{H^2 + \left(\frac{W}{2}\right)^2} $$
Где H — высота конька, а W — ширина дома. Если же исходным параметром является угол наклона крыши альфа, расчет ведется через тригонометрические функции. Это критически важно, так как производители кровельных материалов всегда указывают минимально допустимый угол монтажа.
Формула высоты конька через угол:
$$ H = \frac{W}{2} \cdot \tan(\alpha) $$
Соответственно, длина ската через косинус угла:
$$ L_{skat} = \frac{W}{2 \cdot \cos(\alpha)} $$
Пользователю не нужно искать инженерный калькулятор или таблицы Брадиса. Программа динамически связывает эти параметры: двигая ползунок угла, вы автоматически получаете необходимую высоту стоек стропильной системы.
Типология крыш и нюансы их расчета
Каждая конфигурация кровли имеет свои особенности расчета площади, которые выходят за рамки простого перемножения длины на ширину. Рассмотрим детально каждый тип, доступный в инструменте.
Односкатная крыша
Самый простой вариант, часто применяемый для гаражей, террас и хозяйственных построек. Геометрически представляет собой прямоугольник. Однако здесь кроется подвох: площадь кровли — это не площадь пятна застройки. Необходимо учитывать уклон. Чем круче крыша, тем больше материала потребуется. Площадь односкатной кровли S рассчитывается умножением длины ската (с учетом свесов) на ширину кровли.
Двускатная крыша
Классика частного домостроения. Состоит из двух прямоугольных скатов. Если скаты симметричны, расчет сводится к вычислению площади одного прямоугольника и умножению на два. Важный нюанс, который учитывает данный калькулятор, — это карнизные и фронтонные свесы. Без их учета закупленного материала не хватит на подшивку, что приведет к намоканию фасада.
Вальмовая крыша
Сложная четырехскатная конструкция, где два ската имеют форму трапеции (по длинным сторонам), а два других — форму треугольников (вальмы). Расчет вручную здесь трудоемок, так как требует вычисления площадей разных геометрических фигур и их суммирования. Именно на вальмовых кровлях образуется наибольшее количество обрезков (отходов) при монтаже листовых материалов, таких как металлочерепица или профнастил. Коэффициент запаса здесь следует брать максимальный.
Шатровая крыша
Разновидность вальмовой крыши, применяемая на домах с квадратным основанием. Все четыре ската представляют собой одинаковые равнобедренные треугольники, сходящиеся в одной точке в центре. Конькового прогона как такового нет, есть только коньковый узел. Расчет площади здесь наиболее чувствителен к точности измерения основания дома.
Влияние угла наклона на выбор материала
📐 Выбор угла наклона ската диктуется не только эстетикой, но и физическими свойствами кровельного покрытия, а также снеговыми и ветровыми нагрузками региона. Слишком пологий скат задерживает воду и снег, создавая риск протечек на стыках. Слишком крутой увеличивает парусность конструкции, требуя усиления стропильной системы.
Ниже приведена справочная таблица допустимых и рекомендуемых уклонов для различных популярных материалов. Эти данные помогут правильно выставить настройки в калькуляторе перед началом проектирования.
Таблица 1. Рекомендуемые углы наклона кровельных покрытий
| Кровельный материал | Мин. уклон | Оптим. уклон | Примечание |
|---|---|---|---|
| Рулонные битумные материалы | 0–3° | 2–5° | Требуют сплошного основания и многослойной укладки. |
| Профнастил (профлист) | 10–12° | 20° и выше | При малых углах обязательна герметизация стыков и увеличенный нахлест. |
| Металлочерепица | 14–15° | 22–45° | На пологих скатах теряется выразительность рисунка волны. |
| Гибкая (битумная) черепица | 11–12° | 20–50° | Обязательно наличие подкладочного ковра на всей площади. |
| Ондулин (еврошифер) | 6° | 15–30° | Требует частой обрешетки при малых углах во избежание провисания. |
| Натуральная керамическая черепица | 22° | 30–60° | Значительный вес требует мощной стропильной системы. |
Учет материалов: листы, нахлесты и отходы
Получить «чистую» площадь кровли — это лишь половина дела. На практике застройщик покупает материал не квадратными метрами, а листами или упаковками. Калькулятор выполняет важную функцию перевода площади в штуки, учитывая габариты конкретного листа металлочерепицы или профнастила.
👉 Важно различать полную и полезную площадь листа. Полная площадь определяется физическими габаритами. Полезная — это та часть, которая реально закрывает крышу, за вычетом боковых и торцевых нахлестов. Стандартный нахлест по ширине обычно составляет одну волну (около 8–10 см), а по длине — 10–15 см.
Формула расчета количества листов N выглядит следующим образом:
$$ N = \frac{S_{roof} \cdot K_{waste}}{S_{sheet}} $$
Где Sroof — площадь кровли, Ssheet — площадь одного листа, а Kwaste — коэффициент запаса на отходы.
Коэффициент запаса на отходы
Многие игнорируют этот параметр, доверяя «чистой» математике, и в итоге сталкиваются с нехваткой материала. Процент отходов напрямую зависит от геометрии крыши:
- Для простой односкатной или двускатной кровли отходы минимальны. Обычно закладывают 5–7% на подрезку у торцов и возможный брак при транспортировке или монтаже.
- Для вальмовой и шатровой крыши ситуация кардинально иная. Из-за наличия диагональных хребтов листы приходится резать под углом. Отрезанный треугольный кусок чаще всего невозможно использовать на другом участке ската из-за направленности профиля и замков. В таких случаях рекомендуемый запас составляет 15–20%.
Практические примеры расчета
Для наглядности разберем два примера, чтобы показать, как параметры здания превращаются в итоговую смету материалов.
Пример 1: Гараж с двускатной крышей
Имеем строение размером 6 на 9 метров. Планируется двускатная крыша с высотой конька 2.5 метра и свесами по 0.5 метра со всех сторон.
- Определяем рабочие размеры. Ширина одного ската в проекции (половина ширины дома + свес): 3 + 0.5 = 3.5 м. Длина ската по карнизу (длина дома + два свеса): 9 + 0.5 + 0.5 = 10 м.
- Считаем длину ската (гипотенузу). Рабочая ширина проекции ската без свеса — 3 метра. Высота — 2.5 метра. Длина стропильной части примерно 3.9 м. Добавляем свес. Внимание: свес удлиняет скат под тем же углом, поэтому просто прибавить 0.5 м нельзя, нужно учитывать пропорцию, но для грубой оценки прибавим длину проекции свеса деленную на косинус угла. Для простоты калькулятор считает полную длину сразу. Допустим, полная длина ската составит около 4.5 метров.
- Вычисляем площадь. 4.5 м (длина ската) х 10 м (длина по коньку) = 45 м² один скат. Итого 90 м² общая площадь.
Пример 2: Дом с вальмовой крышей
Дом 10 на 12 метров, угол наклона 35 градусов. Вальмовая крыша сложнее: она состоит из двух трапеций и двух треугольников. Без калькулятора пришлось бы вычислять высоту треугольных скатов (вальм) и трапецеидальных скатов отдельно, используя сложные тригонометрические зависимости. Главная проблема ручного счета здесь — корректный учет длины диагональных стропил (накосных ног). Калькулятор мгновенно выдает общую площадь, например, 185 м². Если считать листы металлочерепицы, то при площади листа 1.15 х 1.1 м потребуется около 145 листов без учета запаса. С учетом коэффициента 15% для вальмы — порядка 166 листов.
Справочные данные по снеговым нагрузкам
При расчете угла наклона и сечения стропил нельзя забывать про вес снега. Чем меньше угол наклона, тем больше снега скапливается на крыше, создавая колоссальное давление. В России принято разделение на 8 снеговых районов. Ниже приведена таблица нормативных нагрузок, которые нужно учитывать при выборе конструкции.
Таблица 2. Расчетная снеговая нагрузка по регионам РФ
| Снеговой район | Вес снегового покрова | Примеры городов |
|---|---|---|
| I | 80 кг/м² | Астрахань, Ростов-на-Дону, Калининград |
| II | 120 кг/м² | Москва, Санкт-Петербург, Владивосток |
| III | 180 кг/м² | Екатеринбург, Новосибирск, Иркутск |
| IV | 240 кг/м² | Нижний Новгород, Пермь, Архангельск |
| V | 320 кг/м² | Киров, Мурманск, Магадан |
Если вы планируете крышу с малым углом наклона в IV или V снеговом районе, вам придется значительно усилить обрешетку и уменьшить шаг стропил, что увеличит общую смету, несмотря на меньшую площадь самого кровельного покрытия.
Рекомендации по использованию калькулятора
Для получения максимально достоверного результата следуйте простому алгоритму:
- Начните с замеров коробки дома. Измеряйте стены по внешнему периметру. Даже расхождение в 5-10 сантиметров на диагоналях может привести к перекосу каркаса в реальности, хотя программа построит идеальную модель. Уделите внимание свесам. Стандартный свес составляет 400-600 мм. Меньший свес выглядит куцым и плохо защищает стены от косого дождя, больший — требует усиления кобылок (выносов стропил).
- Варьируйте параметры «на лету». Используйте ползунки, чтобы найти баланс между внешним видом (высотой крыши) и бюджетом (площадью). Иногда уменьшение угла наклона всего на 5 градусов позволяет сэкономить несколько десятков тысяч рублей на материалах без ущерба для функциональности.
Список полезной литературы
Для тех, кто хочет углубиться в вопросы проектирования стропильных систем, узлов примыкания и физики кровли, рекомендуем изучить следующую профессиональную литературу. Эти книги написаны практиками и признанными экспертами строительной отрасли.
- А.М. Шепелев «Как построить сельский дом». Легендарная книга, переиздаваемая десятилетиями. Глава про крыши содержит фундаментальные знания о плотницких работах, разметке стропил и типах соединений, актуальные и сегодня.
- В.Е. Савельев «Конструкции крыш. Стропильные системы». Подробный атлас схем и узлов. Автор детально разбирает механику работы стропил (наслонные, висячие), расчет нагрузок и способы предотвращения распора стен.
- Йожеф Косо «Крыши и кровельные работы». Отличное пособие с европейским подходом к эстетике и технологии. Много внимания уделено сложным узлам, мансардным окнам и современной изоляции.
- СП 17.13330.2017 «Кровли». Актуальный Свод Правил (актуализированная редакция СНиП II-26-76). Библия проектировщика, содержащая все нормативы по уклонам, вентиляции, водоотводу и требованиям к материалам в РФ.
- Гроссман, «Руководство по проектированию деревянных конструкций крыш». Для тех, кто хочет понять инженерную суть расчетов на прочность и прогиб.
- А.А. Савельев «Современные кровли. Устройство и монтаж». Практическое руководство, фокусирующееся на современных материалах: металлочерепице, мягкой кровле, мембранах, пароизоляции и правильном кровельном пироге.
