Для успешной работы с электрическими цепями, проектирования проводки или ремонта бытовой техники необходимо четко понимать физический смысл базовых электрических величин. Без знания законов, связывающих напряжение, силу тока, сопротивление и мощность, невозможно правильно подобрать сечение провода, рассчитать номинал предохранителя или определить реальное потребление прибора. Данный справочный материал содержит всю необходимую теорию и практические формулы для выполнения точных расчетов.

👉 Лучший способ понять природу электричества — представить систему водоснабжения. Напряжение в такой аналогии выступает давлением воды в трубах. Сила тока представляет собой объем воды, протекающий через трубу за 1 секунду. Сопротивление является сужением трубы, мешающим потоку. Мощность описывает полезную работу, которую совершает поток воды, например, вращая турбину.

Основные параметры электрической цепи

Электрическое напряжение U

Напряжение характеризует разность потенциалов между двумя точками электрической цепи. Именно эта разность заставляет свободные электроны двигаться по проводнику, создавая электрический ток. Единицей измерения служит вольт, обозначаемый буквой В.

В расчетах и на практике часто применяются кратные и дольные единицы напряжения:

  • 1 кВ = 1000 В
  • 1 МВ = 1000000 В
  • 1 мВ = 0.001 В
  • 1 мкВ = 0.000001 В

Для работы бытовых приборов стандартное напряжение сети составляет 220 В переменного тока, а в промышленном оборудовании чаще применяется 380 В. Электронные компоненты, микроконтроллеры и светодиоды работают от постоянного напряжения 3.3 В, 5 В, 12 В или 24 В.

Сила тока I

Сила тока показывает количество электрического заряда, проходящего через поперечное сечение проводника за единицу времени. Единица измерения — ампер, обозначается буквой А. Один ампер означает, что за 1 секунду через сечение провода проходит заряд в 1 кулон.

  • 1 кА = 1000 А
  • 1 мА = 0.001 А
  • 1 мкА = 0.000001 А

Ток бывает постоянным и переменным. Постоянный ток течет строго в одном направлении от плюса к минусу источника питания. Переменный ток меняет свое направление с определенной частотой. В бытовой сети частота составляет 50 Гц, что означает смену направления 50 раз за 1 секунду.

Электрическое сопротивление R

Сопротивление — это свойство материала препятствовать прохождению электрического тока. При столкновении движущихся электронов с атомами кристаллической решетки проводника происходит выделение тепла. Единицей измерения сопротивления является ом, обозначается буквой Ом.

  • 1 кОм = 1000 Ом
  • 1 МОм = 1000000 Ом
  • 1 мОм = 0.001 Ом

Сопротивление проводника зависит от его длины, площади поперечного сечения и материала, из которого он изготовлен. Чем длиннее провод, тем выше его сопротивление. Чем толще провод, тем сопротивление ниже.

Формула расчета сопротивления проводника:

R = p * L / S

Где p — удельное сопротивление материала, L — длина провода в метрах, S — площадь поперечного сечения в квадратных миллиметрах.

Материал проводника Удельное сопротивление p, Ом*мм2
Серебро 0.016
Медь 0.0175
Золото 0.024
Алюминий 0.028
Вольфрам 0.055
Латунь 0.07
Железо 0.098
Сталь 0.13
Свинец 0.21
Нихром 1.05

Электрическая мощность P

Мощность отражает скорость совершения работы электрическим током или скорость преобразования электрической энергии в другие виды энергии — тепловую, световую, механическую. Единица измерения — ватт, обозначается буквой Вт.

  • 1 кВт = 1000 Вт
  • 1 МВт = 1000000 Вт
  • 1 мВт = 0.001 Вт

Любой электрический прибор имеет номинальную мощность. Чайник потребляет около 2000 Вт, светодиодная лампа — 10 Вт, зарядное устройство смартфона — 15 Вт. Знание мощности позволяет рассчитать нагрузку на сеть и правильно выбрать сечение кабеля.

Сводная таблица электрических параметров

Напряжение U, Вольт Сопротивление R, Ом Сила тока I, Ампер Мощность P, Ватт
1 1 1 1
1.2 0.6 2 2.4
1.5 1.5 1 1.5
1.5 3 0.5 0.75
3 6 0.5 1.5
3.3 3.3 1 3.3
3.3 6.6 0.5 1.65
3.3 11 0.3 0.99
3.7 7.4 0.5 1.85
3.7 3.7 1 3.7
5 5 1 5
5 2.5 2 10
5 1.66 3 15
5 10 0.5 2.5
5 20 0.25 1.25
5 50 0.1 0.5
9 9 1 9
9 18 0.5 4.5
9 45 0.2 1.8
9 90 0.1 0.9
12 12 1 12
12 6 2 24
12 4 3 36
12 3 4 48
12 2.4 5 60
12 1.2 10 120
12 0.8 15 180
12 0.6 20 240
12 0.48 25 300
12 24 0.5 6
12 48 0.25 3
12 120 0.1 1.2
24 24 1 24
24 12 2 48
24 8 3 72
24 4.8 5 120
24 2.4 10 240
36 36 1 36
36 12 3 108
48 48 1 48
48 24 2 96
48 9.6 5 240
220 2200 0.1 22
220 1100 0.2 44
220 440 0.5 110
220 220 1 220
220 110 2 440
220 73.3 3 660
220 55 4 880
220 44 5 1100
220 36.6 6 1320
220 31.4 7 1540
220 27.5 8 1760
220 24.4 9 1980
220 22 10 2200
220 18.3 12 2640
220 14.6 15 3300
220 13.7 16 3520
220 11 20 4400
220 8.8 25 5500
220 6.8 32 7040
220 5.5 40 8800
220 4.4 50 11000
380 380 1 380
380 190 2 760
380 76 5 1900
380 38 10 3800
380 25.3 15 5700
380 19 20 7600
380 15.2 25 9500
380 11.8 32 12160
380 9.5 40 15200
380 7.6 50 19000
380 6 63 23940
380 4.75 80 30400
380 3.8 100 38000

Фундаментальные законы и формулы

Закон Ома для участка цепи

Закон Ома устанавливает прямую зависимость силы тока от напряжения и обратную зависимость от сопротивления проводника. Это главная формула электротехники, позволяющая найти любой из трех параметров при известных двух других.

Классическая формула:

I = U / R

Сила тока равна напряжению, деленному на сопротивление. Если к резистору сопротивлением 10 Ом приложить напряжение 5 В, то протекающий ток составит 5 / 10 = 0.5 А.

Формула нахождения напряжения:

U = I * R

Напряжение равно произведению тока на сопротивление. При токе 2 А и сопротивлении 100 Ом падение напряжения на элементе составит 2 * 100 = 200 В.

Формула нахождения сопротивления:

R = U / I

Сопротивление равно напряжению, деленному на силу тока. Если элемент подключен к сети 12 В и потребляет ток 3 А, его сопротивление составляет 12 / 3 = 4 Ом.

Расчет электрической мощности

Мощность постоянного тока вычисляется как произведение напряжения на силу тока. Совместив базовую формулу мощности с законом Ома, можно получить производные формулы для любых ситуаций.

Базовая формула через напряжение и ток:

P = U * I

Если автомобильная лампа работает от сети 12 В и потребляет 5 А, её мощность составит 12 * 5 = 60 Вт.

Формула мощности через ток и сопротивление:

P = I2 * R

Эта формула полезна для расчета тепловых потерь в проводах. Если по кабелю сопротивлением 2 Ом течет ток 10 А, потери на нагрев составят 10 * 10 * 2 = 200 Вт.

Формула мощности через напряжение и сопротивление:

P = U2 / R

Применяется для расчета мощности нагревательных элементов. ТЭН с сопротивлением 24 Ом в сети 220 В будет выделять мощность 220 * 220 / 24 = 2016 Вт.

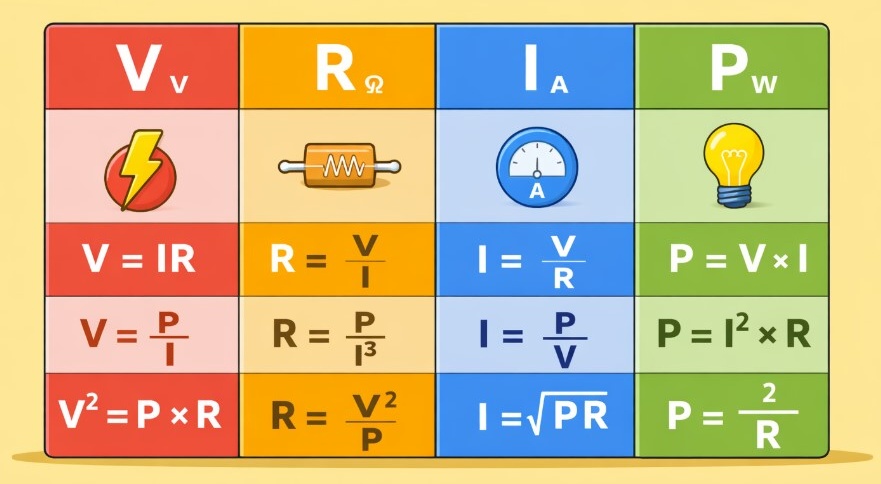

Сводная таблица всех формул цепи постоянного тока

Для ускорения расчетов все производные из закона Ома и формул мощности сведены в единую систему. В таблице представлены 12 формул, позволяющих найти искомый параметр U, I, R или P при наличии любых двух известных величин.

Искомая величина Знаем P и I Знаем P и U Знаем P и R Знаем U и I Знаем U и R Знаем I и R
Напряжение U P / I √(P * R) I * R
Сила тока I P / U √(P / R) U / R
Сопротивление R P / I2 U2 / P U / I
Мощность P U * I U2 / R I2 * R

Практическое применение расчетов

Выбор сечения проводов по току и мощности

Одна из главных задач при проектировании электрических цепей — правильный выбор толщины провода. Если сечение будет недостаточным, провод начнет греться из-за высокого сопротивления, что приведет к плавлению изоляции, короткому замыканию и пожару.

Таблицы сечения проводов

Для бытовых сетей напряжением 220 В расчет ведется исходя из максимальной мощности подключаемых приборов. Суммарная мощность делится на 220, получается максимальный ток. По силе тока выбирается медный кабель соответствующего сечения.

Сечение медного провода, мм2 Макс. ток, А Макс. мощность при 220 В, Вт Рек. автомат защиты, А Применение
0.5 11 2420 6 Маломощная автоматика, LED ленты
0.75 15 3300 10 Светильники, шнуры бытовой техники
1.0 17 3740 10 Линии освещения
1.5 23 5060 10 или 16 Освещение, розетки для слабых приборов
2.5 30 6600 16 или 20 Основные розеточные группы сети
4.0 41 9020 25 или 32 Стиральные машины, бойлеры
6.0 50 11000 40 Электрические плиты, варочные панели
10.0 80 17600 50 или 63 Вводной кабель в квартиру

Приведенные в таблице значения являются предельными для открытой проводки. При скрытой прокладке кабеля в штробе или гофре условия охлаждения ухудшаются, поэтому допустимые токи необходимо снижать на 15-20%.

Примерная мощность бытовых приборов

Для расчета общих нагрузок на электрическую сеть полезно знать стандартное потребление популярных электроприборов. Точные значения всегда указываются на шильдике устройства.

Наименование прибора Примерная мощность
Светодиодная лампа 5 — 20 Вт
Ноутбук в режиме зарядки 40 — 120 Вт
Телевизор LED 50 — 150 Вт
Холодильник компрессорный 150 — 300 Вт
Компьютер системный блок 300 — 800 Вт
Микроволновая печь 800 — 1200 Вт
Утюг, фен 1500 — 2200 Вт
Электрический чайник 1800 — 2200 Вт
Бойлер накопительный 1500 — 2500 Вт
Стиральная машина при нагреве 2000 — 2500 Вт
Кондиционер сплит-система 1000 — 3000 Вт
Электрическая духовка 2500 — 3500 Вт
Варочная панель индукционная 6000 — 8000 Вт

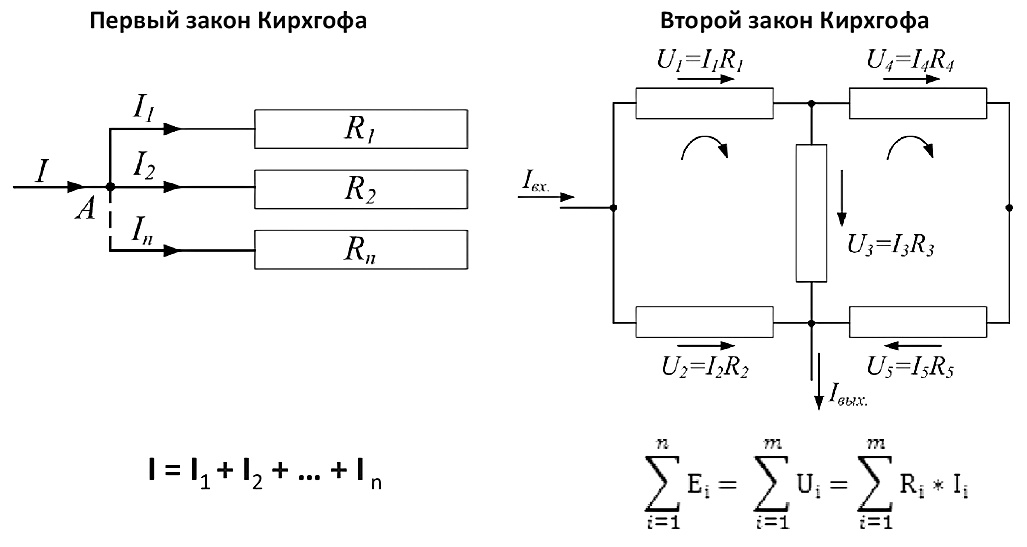

Законы Кирхгофа: последовательное и параллельное соединение

В реальных схемах элементы подключаются друг к другу различными способами. Поведение тока и напряжения кардинально меняется в зависимости от типа соединения.

Пройти тест по Кирхгофу

При последовательном соединении конец первого элемента соединяется с началом второго. Главное правило — сила тока во всех элементах цепи абсолютно одинакова. Напряжение источника питания распределяется между элементами пропорционально их сопротивлению. Общее сопротивление цепи равно сумме всех сопротивлений.

  • I_общ = I_1 = I_2 = I_3
  • U_общ = U_1 + U_2 + U_3
  • R_общ = R_1 + R_2 + R_3

Пример: Три резистора по 10 Ом соединены последовательно. Их общее сопротивление составит 10 + 10 + 10 = 30 Ом. Если цепь подключить к 60 В, ток везде будет 60 / 30 = 2 А. На каждом резисторе упадет напряжение 2 * 10 = 20 В.

При параллельном соединении начала всех элементов объединяются в одну точку, а концы — в другую. Главное правило — напряжение на всех элементах одинаково. Общий ток цепи разделяется на токи ветвей, причем больший ток течет по ветви с меньшим сопротивлением. Общее сопротивление цепи всегда меньше наименьшего сопротивления ветви.

  • U_общ = U_1 = U_2 = U_3
  • I_общ = I_1 + I_2 + I_3
  • 1 / R_общ = 1 / R_1 + 1 / R_2 + 1 / R_3

Пример: Два резистора на 10 Ом и 10 Ом соединены параллельно. Общее сопротивление рассчитывается как 1 / 10 + 1 / 10 = 2 / 10. Переворачиваем дробь: 10 / 2 = 5 Ом. Если подать на них 10 В, ток через каждый резистор составит 10 / 10 = 1 А. Общий ток источника будет 1 + 1 = 2 А.

Расчет гасящего резистора для светодиода

Классическая задача радиолюбителя — подключить светодиод к истонику напряжения, превышающему рабочее напряжение диода. Без ограничительного резистора светодиод моментально сгорит из-за чрезмерного тока.

Пройти тест по светодиодам

Для расчета применяется закон Ома. Необходимо знать напряжение питания U_пит, прямое падение напряжения на светодиоде U_led и рабочий ток светодиода I_led.

R = (U_пит — U_led) / I_led

Допустим, имеется красный светодиод, которому нужно 2 В и ток 0.02 А. Питание осуществляется от аккумулятора 12 В.

  • Напряжение, которое нужно погасить: 12 — 2 = 10 В
  • Требуемое сопротивление: 10 / 0.02 = 500 Ом
  • Мощность резистора: 10 * 0.02 = 0.2 Вт

Выбирается стандартный резистор номиналом 510 Ом и мощностью не менее 0.25 Вт.

Расчет шунта для амперметра

Стрелочные и цифровые измерительные головки имеют предел измеряемого тока. Чтобы измерять большие токи, параллельно прибору устанавливается шунт — резистор с очень низким, но точно известным сопротивлением. Ток разделяется. Малая часть идет через измеритель, а основная масса — через шунт. Зная сопротивление шунта и падение напряжения на нем, прибор высчитывает общий ток.

Расчёт токового шунта

Формула сопротивления шунта:

R_ш = (I_пр * R_пр) / (I — I_пр)

Где I — максимальный измеряемый ток, I_пр — ток полного отклонения стрелки прибора, R_пр — внутреннее сопротивление прибора.

Литература

Для более глубокого изучения принципов работы электрических схем, проектирования устройств и ремонта электроники рекомендуется ознакомиться со следующими профильными изданиями, тем более данные книги признаны классикой в инженерном сообществе.

  • Хоровиц П., Хилл У. — Искусство схемотехники. Глубокое и понятное руководство по разработке электронных устройств, от основ до микропроцессоров.
  • Шерц П., Монк С. — Практическая электроника для изобретателей. Отличное современное издание с огромным количеством примеров расчетов, графиков и принципиальных схем.
  • Сворень Р.А. — Электроника шаг за шагом. Легендарная книга, объясняющая сложные физические процессы максимально доступным языком. Идеально для уверенного старта.
  • Ревич Ю.В. — Занимательная электроника. Подробный разбор работы радиодеталей, законов постоянного и переменного тока с практическими экспериментами.
  • Бессонов Л.А. — Теоретические основы электротехники. Фундаментальный вузовский учебник для тех, кому требуется глубокая академическая база и знание высшей математики в расчетах.
  • Титце У., Шенк К. — Полупроводниковая схемотехника. Справочник для продвинутых разработчиков, содержащий готовые расчетные модели узлов аппаратуры.
  • Платт Ч. — Электроника для начинающих. Практический курс, построенный по принципу обучения через создание реальных рабочих схем.
