FNIRSI DST-210 относится к классу комбинированных измерительных приборов, в которых в одном корпусе совмещены мультиметр, простой осциллограф и встроенный генератор сигналов. Такой формат удобен там, где требуется быстро проверить напряжение, форму сигнала, частоту или ток без отдельного набора крупного лабораторного оборудования. Прибор рассчитан на портативное применение и хорошо подходит для домашней электроники, сервисных работ и первичной диагностики аудиотрактов, источников питания и низкочастотных схем.

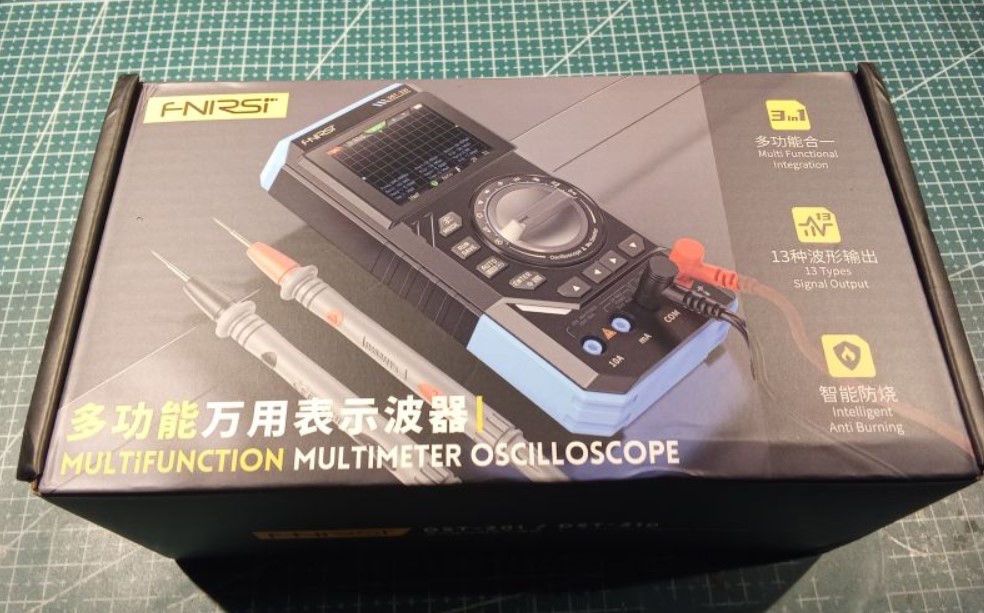

Главная ценность подобных устройств заключается не в замене полноценного осциллографа, а в возможности иметь под рукой компактный инструмент для повседневных проверок. В этой роли DST-210 выглядит значительно интереснее обычного мультиметра, особенно если требуется периодически смотреть на форму сигнала и не носить с собой отдельный настольный прибор. Поставляется в красивой картонной коробке, достаточно надёжной, типа как от Юни-Пак.
Технические характеристики DST-210
| Параметр | Значение |
|---|---|
| Тип устройства | Мультиметр + осциллограф + генератор |
| Дисплей | 2.8″ TFT цветной |
| Разрядность мультиметра | 4.5 цифры (≈19999 отсчётов) |
| Питание | Аккумулятор 3000 мА·ч |
| Зарядка | USB Type-C (5 В / 1 А) |
| Габариты | ~177 × 87 × 34 мм |
| Вес | ~300 г |
| Осциллограф | |
| Полоса пропускания | 10 МГц |
| Частота дискретизации | 48 MSa/s |
| Входное сопротивление | 1 МОм |
| Макс. входное напряжение | до ±400 В (с делителем x10) |
| Чувствительность | 10 мВ/дел – 10 В/дел |
| Временная база | 50 нс – 20 с |
| Триггер | фронт (вверх/вниз), авто/норма/один |
| Измерения | RMS, Vpp, частота, период |
| Мультиметр | |
| DC напряжение | до 1000 В |
| AC напряжение | до 750 В |
| DC ток | до 10 А |
| AC ток | до 10 А |
| Сопротивление | до 20 МОм |
| Ёмкость | до 100 мФ |
| Частота | есть |
| Температура | есть |
| True RMS | есть |
| Генератор сигналов | |
| Типы сигналов | ~13 форм |
| Частота | до 50 кГц |
| Амплитуда | 0.1 – 3 В |
| Скважность | регулируемая |
| Выход | BNC |
| Дополнительно | |
| HOLD | есть |
| AUTO | есть |
| Запись кривых | есть |
| Автоотключение | настраивается |
| Защита входов | есть |
Конструкция и эргономика
Корпус прибора выполнен в характерном для FNIRSI стиле: чёрная основа, синие силиконовые элементы, компактная форма и настольная ориентация. Внешне устройство выглядит аккуратно и современно, при этом не создаёт ощущения хрупкого карманного гаджета. Силиконовые накладки улучшают внешний вид и немного повышают устойчивость на столе, хотя полноценной защиты при падении они не обеспечивают.
С точки зрения эксплуатации конструкция удобна. Органы управления расположены логично: поворотный переключатель отвечает за выбор режима мультиметра, кнопка MODE используется для перехода в меню и переключения функций, кнопка AUTO помогает быстро получить устойчивую картинку на экране осциллографа. Такое решение делает прибор понятным даже для пользователя, привыкшего к обычному мультиметру. Экран работает в двух вариантах оформления, включая тёмную тему, которая хорошо читается при обычном настольном освещении. Для портативного устройства это полезно: изображение не выглядит перегруженным, а основные измеряемые параметры отображаются достаточно крупно.
Щупы, кабели и комплект поставки

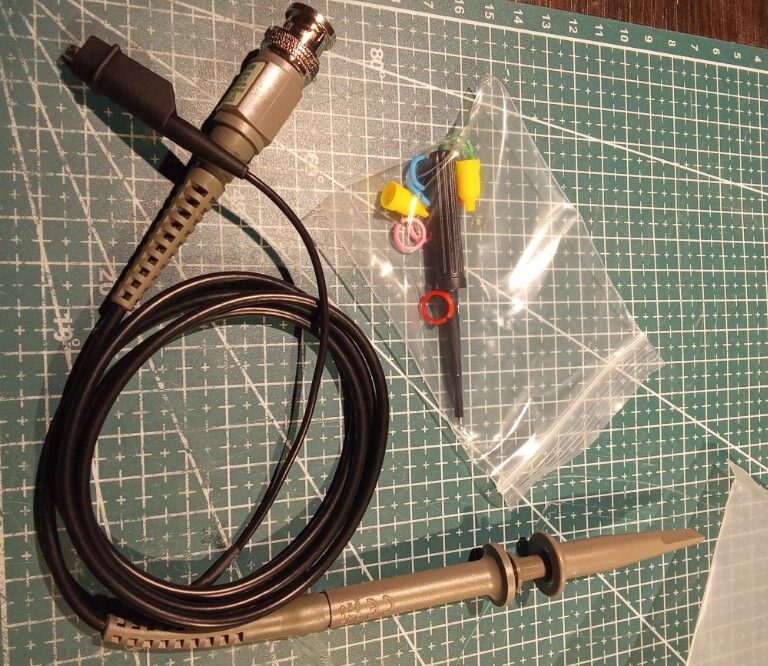

В комплект входят измерительные провода мультиметра, щуп осциллографа, кабель для зарядки и документация. Щупы выполнены добротно, с острыми наконечниками и прочными разъёмами, что удобно при измерении на плотном монтажe и в мелких узлах печатных плат. Для повседневной диагностики это практичнее мягких дешёвых щупов, которые быстро теряют форму и ухудшают контакт.
| Элемент комплекта | Назначение |
|---|---|
| Щупы мультиметра | Измерение напряжения, сопротивления, тока |
| Осциллографический щуп | Наблюдение формы сигнала |
| USB-кабель | Зарядка встроенного аккумулятора |
| Инструкция | Настройка, калибровка и справочные режимы |
Функции мультиметра
В режиме мультиметра DST-210 показывает уверенные результаты при измерении постоянного и переменного напряжения, частоты, сопротивления и тока. Для задач бытовой и сервисной электроники этого более чем достаточно. Прибор хорошо подходит для проверки блоков питания, цепей управления, датчиков, низковольтных источников и других типовых узлов.
На практике особенно полезна высокая стабильность индикации и хорошая читаемость показаний. В сравнении с простыми бюджетными мультиметрами здесь удобнее пользоваться устройством как настольным измерительным инструментом, а не как временным «карманным» решением.
Осциллографический режим
Осциллограф в этом приборе имеет прикладной, а не лабораторный характер. Он не заменяет полноразмерный цифровой осциллограф, но позволяет быстро увидеть наличие сигнала, оценить его форму, проверить генерацию, заметить грубые искажения и убедиться в работе узла. Для диагностики аудиоцепей, простых импульсных схем и генераторов это особенно полезно.
Удобной функцией является автоматическая подстройка параметров, которая облегчает получение устойчивой картинки на экране.
Для более опытного пользователя есть возможность ручной настройки чувствительности и временной базы, что позволяет быстрее подогнать режим под конкретный сигнал.
📊 Генератор сигналов в таком приборе следует рассматривать как вспомогательную функцию. Он полезен для проверки прохождения тракта, быстрой подачи тестового сигнала, а также для калибровки щупов. Качество формы сигнала здесь ниже, чем у отдельного лабораторного генератора, поэтому для серьёзной настройки аналоговой техники лучше использовать специализированный источник. Тем не менее встроенный генератор заметно расширяет возможности прибора. В ситуациях, когда внешнего источника под рукой нет, он позволяет быстро получить тестовый сигнал и не останавливать работу.
Питание и автономность
Встроенный литиевый аккумулятор обеспечивает долгую автономную работу, что особенно удобно при выездных проверках, где не хочется постоянно зависеть от кабеля питания. Зарядка выполняется через USB Type-C, а сервисный сброс реализован через отдельное отверстие на корпусе.
Приятной особенностью является возможность отключить автоматическое выключение через меню. Для измерительного прибора это важнее, чем может показаться на первый взгляд, потому что внезапное отключение в процессе измерений обычно только мешает.
Разборка и внутренняя схема

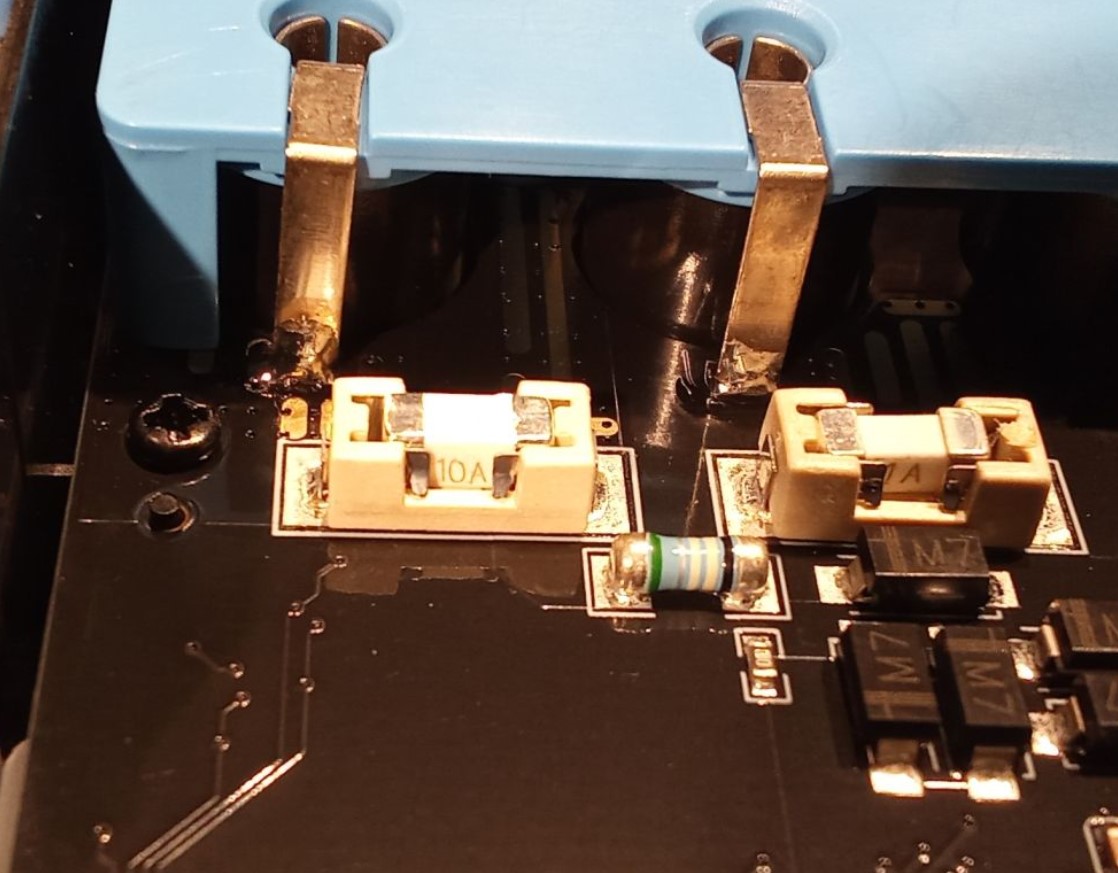

Обычный предохранитель в диапазоне 10 А для защиты такого измерительного прибора конечно выглядит сомнительно, но ОК.
Что понравилось в работе
| Сильная сторона | Практическая польза |
|---|---|
| Комбинированный формат | Один прибор заменяет сразу несколько устройств |
| Понятное управление | Быстрое переключение режимов без долгого обучения |
| Длительная работа от аккумулятора | Удобно для выездных и повседневных измерений |
| Хорошие щупы | Удобный контакт с мелкими элементами на плате |
| Автонастройка осциллографа | Быстрое получение стабильной формы сигнала |
Ограничения и спорные моменты
Основное замечание связано не с мультиметром как таковым, а с защитой входа по току. Внутри применены компактные предохранители необычного формата, которые не выглядят самым удачным решением для серьёзной полевой защиты. Для режима измерения тока это вызывает вопросы, особенно если рассматривать прибор как инструмент длительной и универсальной эксплуатации.
📈 Ещё один момент — встроенный осциллограф не предназначен для замены полноценного лабораторного прибора. Его возможности хороши для быстрого просмотра формы сигнала, но не для глубокой отладки высокочастотных и точных аналоговых схем.
| Ограничение | Комментарий |
|---|---|
| Предохранители тока | Компактное решение, но не самое удобное для ремонта и замены |
| Осциллограф | Хорош для диагностики, но не для полноценной лабораторной работы |
| Генератор | Полезен как вспомогательная функция, но не как эталонный источник |
Итого
FNIRSI DST-210 можно рассматривать как удачный универсальный прибор для тех, кому нужен компактный мультиметр с дополнительными функциями осциллографа и генератора сигналов. Его сильные стороны — удобство, автономность, понятное управление и вполне достойная точность базовых измерений. Основные ограничения связаны с характером встроенного осциллографа и с неоднозначной реализацией токоизмерительной защиты. В целом это практичный инструмент для домашней лаборатории, обслуживания электроники и повседневной диагностики, особенно когда важны компактность и универсальность.
