Эта схема отключает нагрузку при возникновении пониженного напряжения. Модуль блокирует выход, когда напряжение на входе падает ниже определенного порога. Пороговое напряжение можно отрегулировать с помощью встроенного потенциометра PR1. Кнопочный переключатель SW1 предназначен для сброса, когда входное измеренное напряжение возвращается к норме.

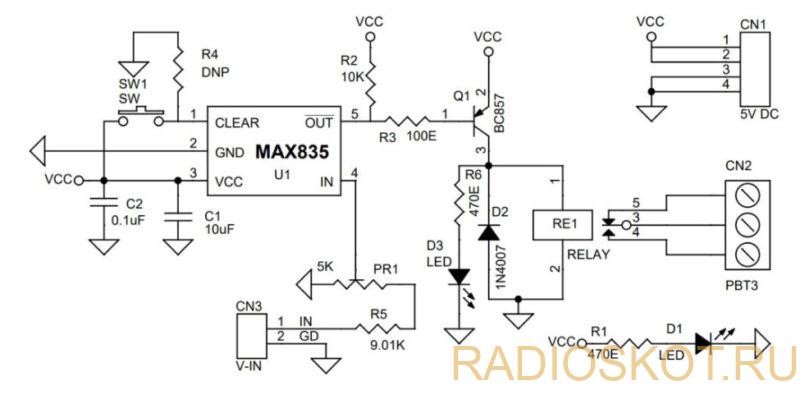

Схема блокиратора питания на MAX835
Схема состоит из микросхемы MAX835, реле 5 В, транзистора BC857 для управления реле, светодиода подачи питания, светодиода состояния выхода и переключателя. Специальная микросхема MAX835 чувствительна к уровню напряжения, что устраняет необходимость добавления гистерезиса для предотвращения колебаний в устройствах с отключением нагрузки.
Микромощный монитор напряжения MAX835 имеет прецизионный источник опорной ширины запрещенной зоны 1,204 В, компаратор и выход с блокировкой. Выпускается в 5-ти контактном корпусе SOT23. Использование выхода с фиксацией предотвращает глубокую разрядку батарей и отключает нагрузку от источника питания при обнаружении пониженного напряжения на входном измерителе. MAX835 имеет двухтактный выходной драйвер. Два внешних резистора устанавливают пороговое напряжение срабатывания.
При настройке подключите регулируемый источник питания к CN3 и подайте входное измерительное напряжение в диапазоне от 3,4 В до 8 В, поворачивайте подстроечный потенциометр PR1 до тех пор, пока не загорится светодиод D3. Затем плату настройте на обнаружение пониженного напряжения. Например, подайте 4,9 В на CN3 и поверните PR1 так, чтобы светодиод D3 загорелся — схема настроена на порог обнаружения пониженного напряжения 4,9 В. Теперь увеличьте входное считывающее напряжение до 5 В и сбросьте с помощью SW1.
Контакты данного реле могут выдерживать ток нагрузки до 7 А, значит используйте реле с более высоким током для сильноточной нагрузки. Например реле до 16 А доступны с теми же размерами.

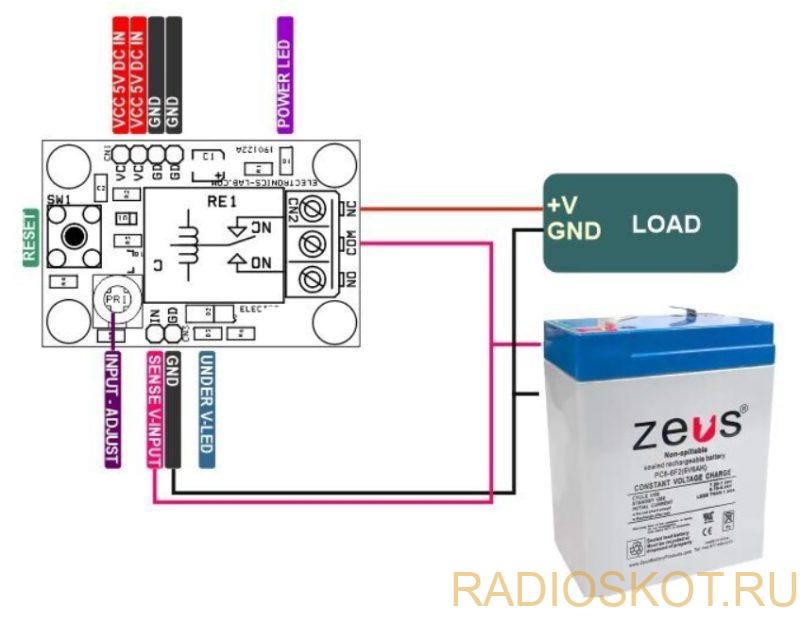

Модуль можно использовать для предотвращения глубокого разряда аккумуляторов, он отключает нагрузку когда напряжение АКБ падает ниже заданного значения, прочитайте техническое описание MAX835, чтобы правильно настроить диапазон входного напряжения аккумулятора с помощью подстроечного потенциометра PR1 и резистора R5.
Диапазон входного напряжения составляет от 3,4 до 8 В и может регулироваться с помощью потенциометра PR1. Схема может быть настроена для обнаружения более высокого напряжения. Для этого выберите правильное значение для PR1 и R5.

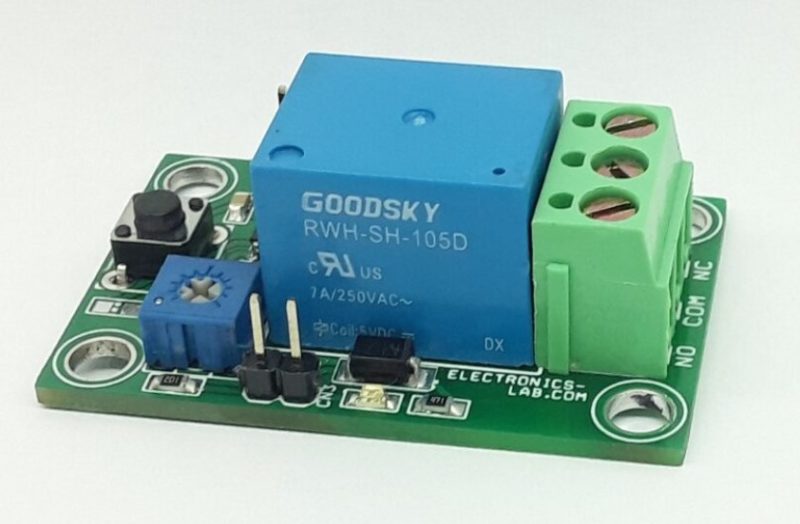

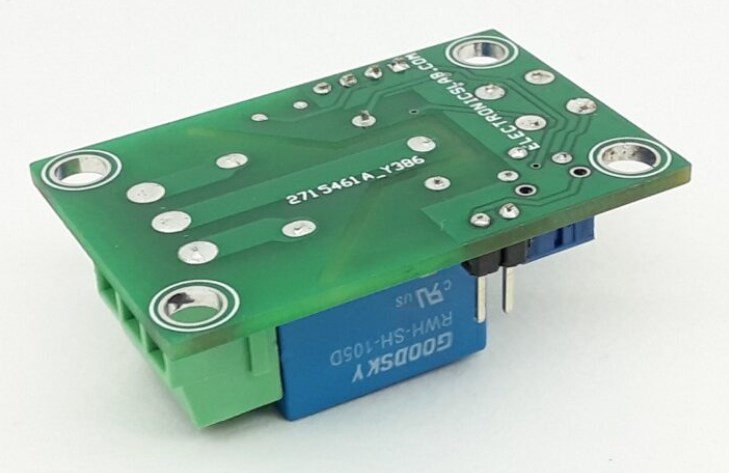

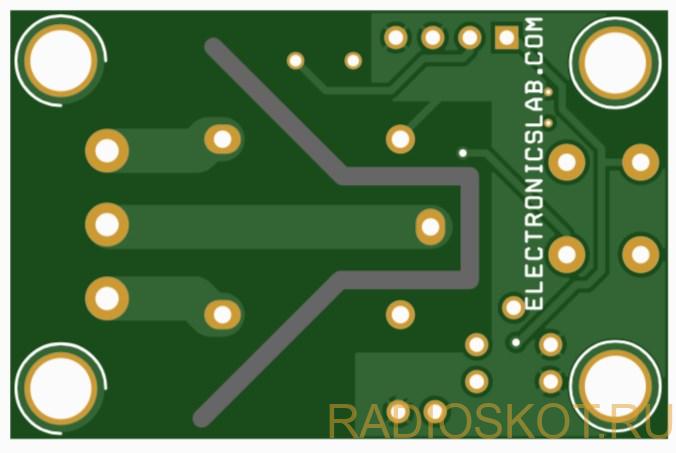

Размеры печатной платы 45 х 30 мм.

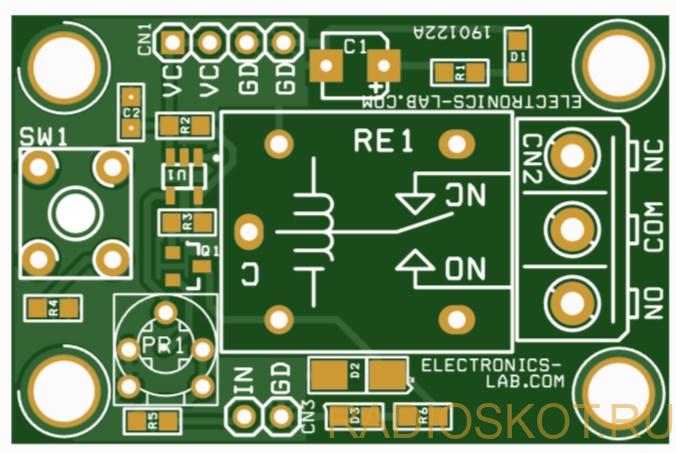

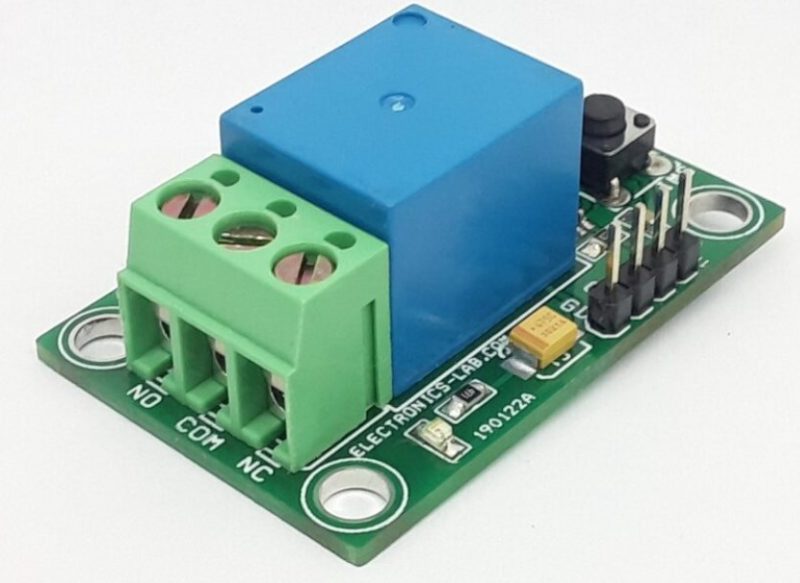

Подключение платы
- CN1 = контакт 1 VCC, контакт 2 VCC, контакт 3 GND, контакт 4 GND
- CN2 = контакт 1, вход напряжения датчика, контакт 2, заземление
- SW1 = Переключатель сброса
- D1 = индикатор питания
- D3 = функциональный светодиод — релейный выход
- PR1 = Регулировка входного напряжения потенциометра триммера
- CN2 = подключение нагрузки, контакт 1 нормально закрытый, контакт 2 общий, контакт 3 нормально открытый
Функции и параметры модуля
- Подача 5 В постоянного тока при 50 мА, когда реле включено
- Нагрузка до 7 А, которую можно увеличить
- Диапазон входного напряжения от 3,4 до 8 В
- Встроенный тактовый переключатель для сброса SW1
- Выход с фиксацией (при низком уровне остается низким до сброса)
- Точность +/-1,25% порогового значения напряжения
- Светодиод D3 индикатор состояний — горит, когда выход заблокирован
- Светодиод D1 подача питания
