Купил себе авто Fiat Tipo 1990 г.в., и немножко поездив стал замечать, что машина ест слишком много бензина. Покопав в интернете чем можно продиагностировать нашел, что эту машину читает только унискан и никакой другой прибор.
Так как там стоит моноджетроник — очень старая система еще на контроллере серии AT89, на каком точно уже не помню, и решил собрать адаптер, но чтоб скучно не было, просмотрев кучу схем к-лайн адаптеров понял, что Uniscan представляет собой 2 раздельных к-лайн адаптера и как бы ключ для защиты софта на Tiny-2313 и 24c02.

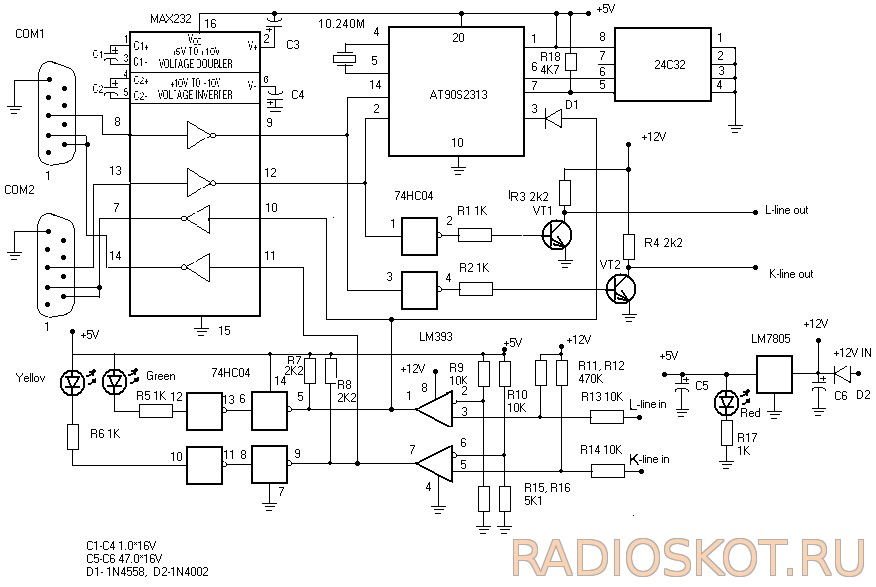

Схема адаптера — вариант 1
Сначала собрал адаптер по схеме приведенной выше схеме на компараторе и транзисторах, мою машину-то она читала без проблем, но машину брата уже никак, еще несколько машин — то читал, то всякую ерунду показывал, потом еще покопав в просторах интернета пришел к выводу, что нужно использовать специализированную микросхему для стандарта ISO9141, так как уровни лог.1 и 0 в разных блоках разные, и схема на компараторе нормально не хочет работать, конечно ее можно заставить нормально работать подбором резисторов делителя компаратора, но это очень долго и невыгодно, проще использовать микросхемы которые хорошо справляются с этой задачей. Я использую L9637 — дешево и сердито, можно также использовать mc33199, mc33290 и другие. Но L9637 можно выдрать из ненужного иммобилизатора от ВАЗ, АПС–4. Так и начал заниматься автомобильной диагностикой, на данное время собрал не один адаптер. Советую собрать адаптер по схеме тот же унискан и с переключением L линии с второго ком-порта на первый, так же изменением напряжения подтяжки для разных блоков.
Схема адаптера — вариант 2
Адаптер представляет собой два к-лайн адаптера один работает на K линию (COM1) второй на L линию (COM2), здесь MAX232 для преобразование уровней RS232-TTL, а L9637 для преобразования TTL сигналов по двум линиям Rx и Tx в сигнал стандарта ISO9141, где лог 1 и 0 имеют свои соответствующие значения.
Микросхемы Tiny2313 и 24c02 предназначены для защиты софта, в эпромку записан ключ который при пуске софта Uniscan сверяется с программой, сначала идет посыл сигналов с первого и второго порта потом идет отправка ключа на второй COM порт.
После сборки адаптера (схема, печатка и прошивки прилагаются) нужно проверить сначала, правильно ли вы собрали и работают ли у вас K и L линии, как это сделать можно посмотреть на видео (проверка с помощью софта VAG COM, можно также в терминалке проверить).
Запускаем программу, (надеюсь вы уже подключили адаптер к компьютеру и подали питание) во вкладке «Опции» затем выбираете COM1 и жмем Тест, и смотрим на зеленой светодиод он должен мигать и в программе должно выдать сообщение «ком порт — ОК» (адаптер обнаружен — готов, и так далее), аналогично COM2 и L линия (жёлтый светодиод), если все так то всё собрали правильно и можно проверять в софте унискан, если нет — ищем косяки монтажа или неисправные элементы.
Видео работы автоадаптера
Переходим к проверке адаптера в софте Uniscan (смотрите видео). Запускаем Uniscan из под DOS (как запустить Uniscan прилагается инструкция).

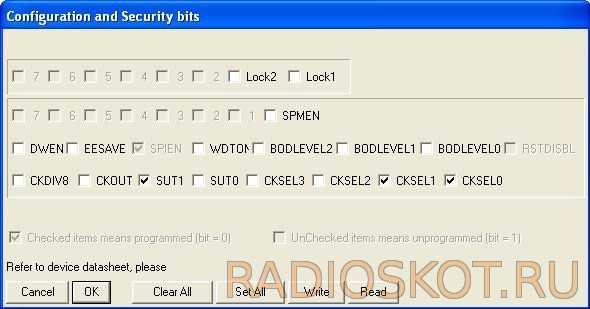

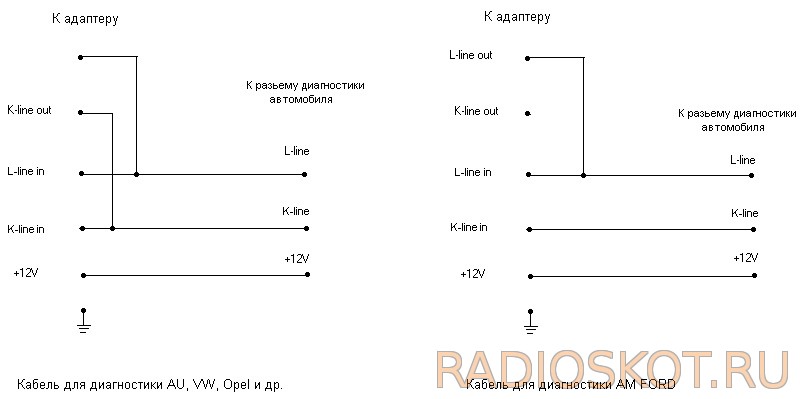

Выбираем марку и блок который нужно диагностировать подтверждаем выбор если после этого появилось «синее меню» где пишет F1 ошибки, параметры и так далее — то у вас все получилось, при этом должны сначала мигать желтый светодиод потом раз мигнуть зеленый. Если нет и появилась красная рамка где пишет «проблема соединения…», то смотрим первым делом не попутали ли COM1 и 2 местами, при правильно подключении будет мигать желтый светодиод, при неправильном зеленый. Если все правильно смотрим правильно ли прошились Attiny и 24c02 если все в порядке смотрим генерирует ли кварц на 10.245 МГц (на крайний случай можно использовать 10.24 МГц с другим не заведется) на 4 и 5 ноге тиньки должны быть осциллограммы, если на одной из них нету — уже не помню на какой-то кварц под замену. Если у вас светодиоды мигают как описано выше и мигает сама красная рамка, тогда смотрите саму епромку и правильно ли она зашилась. Вроде все проблемы описал. Вот тут скачайте список разъёмов.
Адаптер работает с софтом Uniscan виза 1.83, и как к-лайн адаптер с большинством программ таких как VagCom, VagTool, Мотортестер, Daewoo Research, Chewrolet Explorer и много других. А также есть неплохой набор программ под данный адаптер — EUROSCAN.

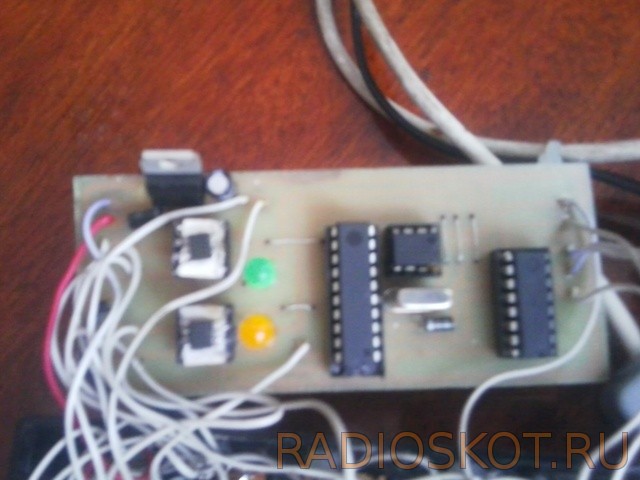

Фото готового автомобильного адаптера:

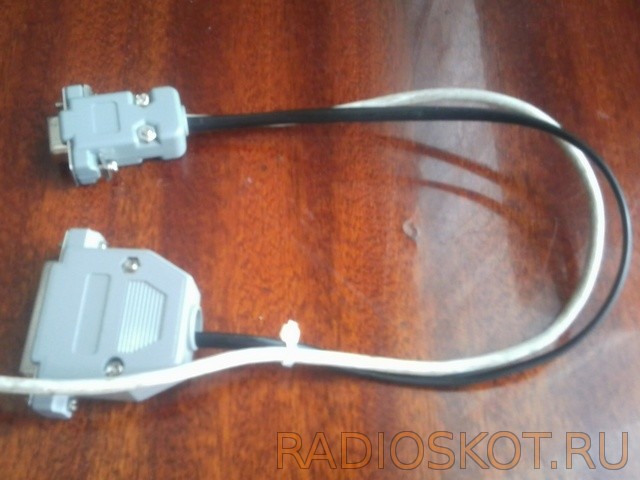

COM2 сделал под два разъёма на 9 пин и на 25 под старые и более новые компьютеры. L9637 существует только в смд, поэтому сделал такие себе переходнички припаяв проводочки к микросхеме и к панельке. Еще немаловажным есть использование «железных» COM портов, никакие USB-COM переходники и PCE карты работать не будут, кроме некоторых карт, которые работают под DOS и есть драйвера под ДОС, такие как Agrosy и Silicom.
И сама программа работает только под чистым ДОС-ом или WIN98 в режиме DOS, никакие эмуляторы ДОС-а не подойдут! Системные требования не критичны — от первого Pentium и до 4 работает без проблем, проверял лично. Список автомобилей прилагается. Дополнительно изучите эту инструкцию.
