Представляю свой сабвуфер, который у друга в машине уже пол года играет без проблем. Конструкция его очень проста и собрать данную схему сможет почти любой радиолюбитель. Основа — советская головка 50гдн, только для надёжности заменил поролон на резину от велосипедной камеры.

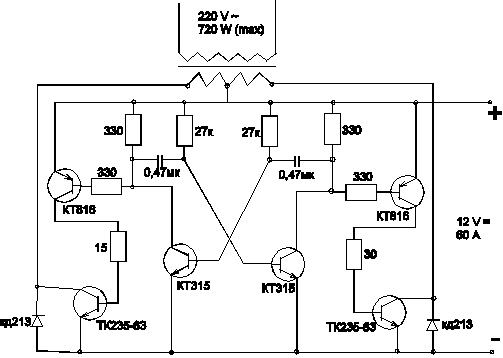

Самое трудное в сборке и настройке сабвуфера — это преобразователь. Он нам нужен для получения от 12-ти вольтового автомобильного аккумулятора рабочее напряжение +/-24 вольта. Для него был создан мощный и простой преобразователь, не применяя микросхем. Схема преобразователя по принципу мультивибратора:

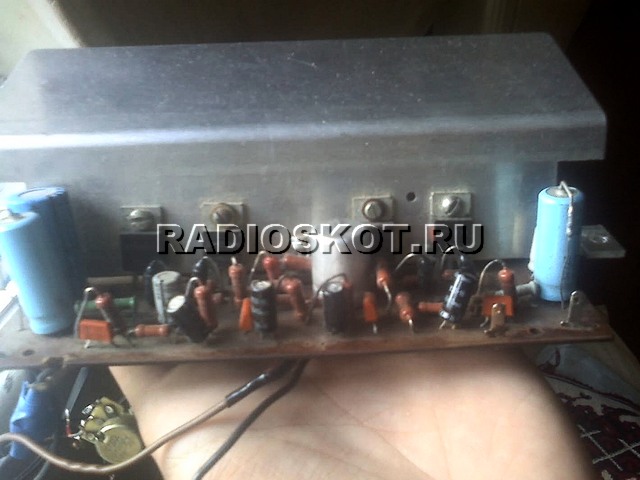

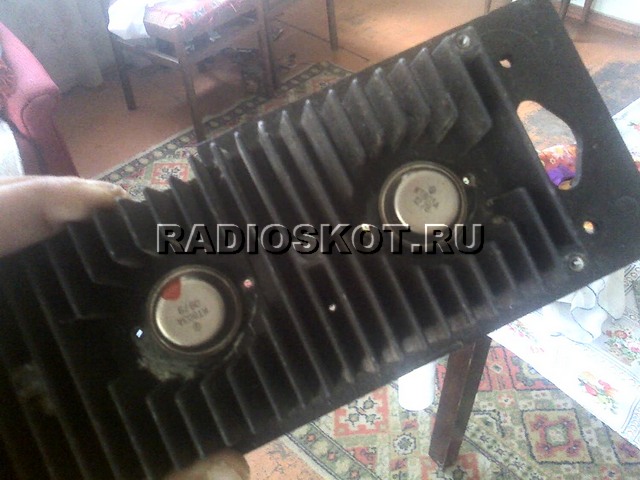

А вот сам преобразователь напряжения. Составные транзисторы типа ТК, заменил на кт803. Конденсаторы 0,47мкф заменил на 1000пик, а резисторы 27 килоом заменены на 10 килоом.
В нём задаёт генерацию мультивибратор на кт315, а затем окончательный каскад, который выполнен на кт803. Мощность самого преобразователя 130 ватт, но нам нужно для унч всего 40 -50.

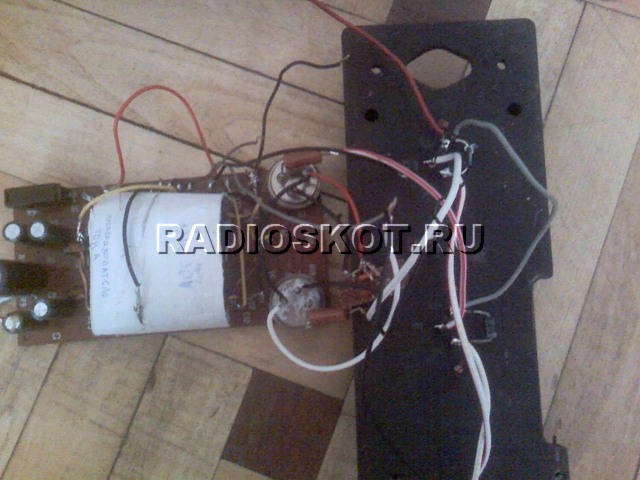

Немного о трансформаторе и его намотке. Сам сердечник — феррит от ТВС-а советского телевизора. Первичка мотается двумя жилами 1.5мм проводом, и она имеет 10 витков с отводом от середины. Вторичка имеет 30 витков с отводом от середины, намотана проводом 1.5мм, но одной жилой. Диодный мост выпрямителя использовался от компьютерного блока питания ATX.
Конденсаторы фильтра — по 50 вольт 2000 микрофарад на плечо. Усилитель мощности выполнен на TDA2050.
И хотя некоторые скажут, что мощь не та — всего 32 ватта, но в реале если подать сигнал от автомагнитолы, то усилитель развивает мощность в 40 -45 ватт. И в отличие от TDA7294, TDA2050 на мой слух имеет не менее высокое качество.
НЧ фильтр без предусилителя, поскольку автомагнитола и есть усилитель. Добавочный стерео усилитель собрал на КТ837 и КТ805, но потом всё-таки переделал на TDA1557.

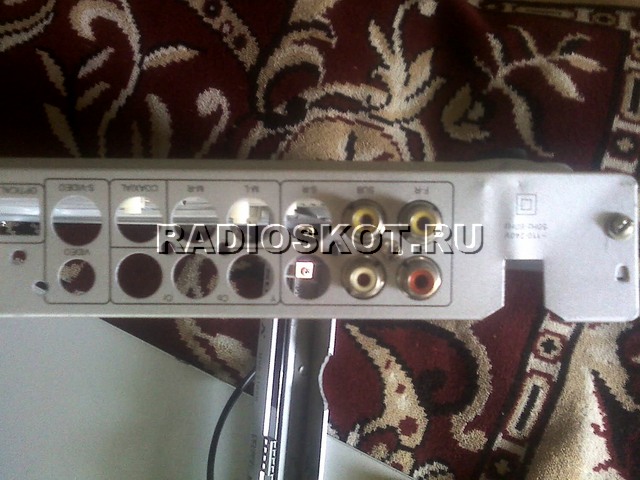

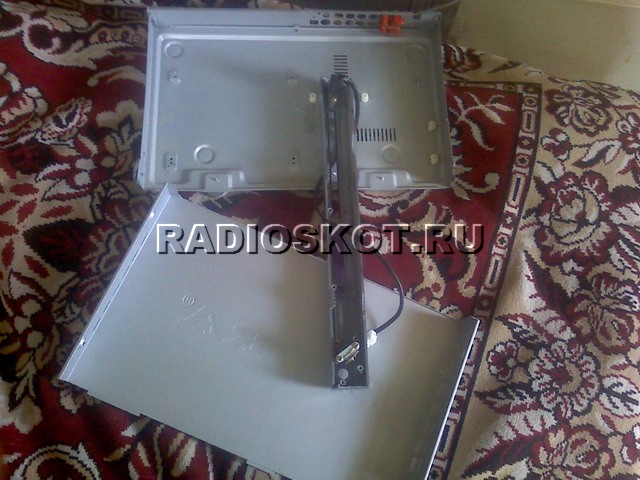

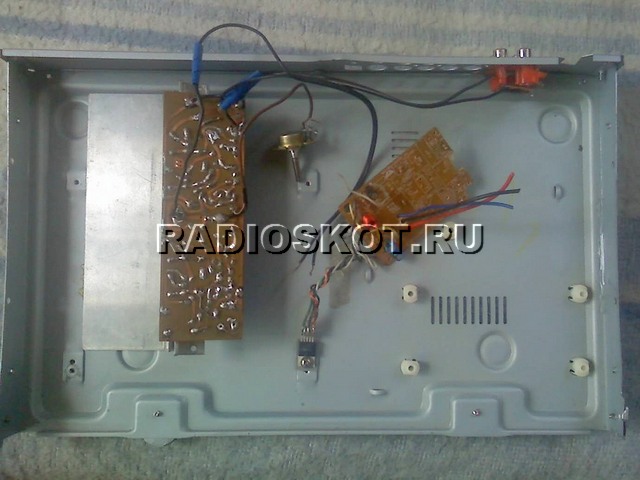

Так как мощность 22 ватта на канал и само звучание мне очень даже понравились. Корпус УМЗЧ сабвуфера сделал из старого двд. Получилось красиво, а главное он и радиатором служит.

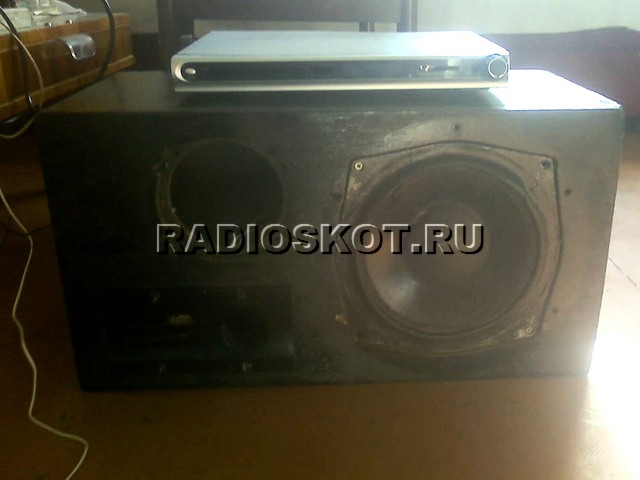

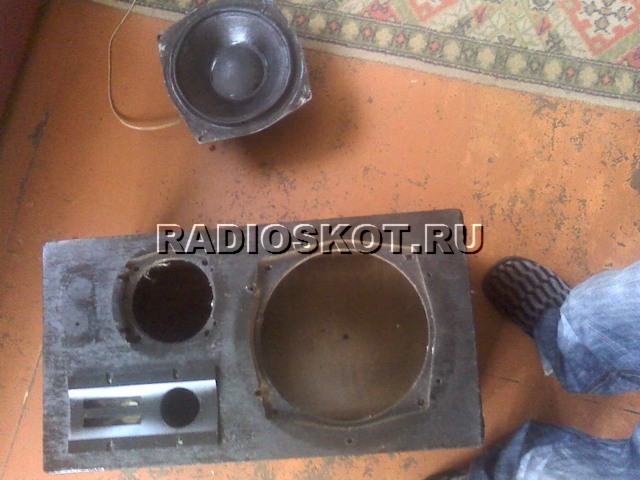

Ящик саба почти не переделывал — только закрыл фазоинвератор и снял динамик 25гдн из ящика.
Дырка от него и служит как фазоинвератор — басс стал покруче! Конечно с профессиональной аппаратурой предложенному сабвуферу трудно тягаться, но для начинающих электронщиков эта схема будет полезна. Схему и фото прислал — AKA.
