«Готовь сани летом, а телегу зимой» — так звучит замечательная русская пословица. Для нас, велосипедистов – это главное правило хорошего начала сезона, только вместо телеги и саней – байк. Но важно не только подготовить механику к весне, но и подумать о безопасности на дорогах, особенно в тёмное время суток. Езда ночью увлекательна, но довольно опасна. Штатные катафоты не являются панацеей, ведь их наличие никак не предупредит водителя задолго до того, как вы поравняетесь, что не скажешь о специальном проблесковом маячке. Такие в большом разнообразии продают всевозможные лавки и китайские магазины.
Правда у подобных «поделий» есть жирные минусы, а именно: питание от одноразовых батарей, тусклые светодиоды, отсутствие отражающей поверхности (в дополнение к светодиодам). Стоимость, несмотря на качество, чаще всего внушительная.

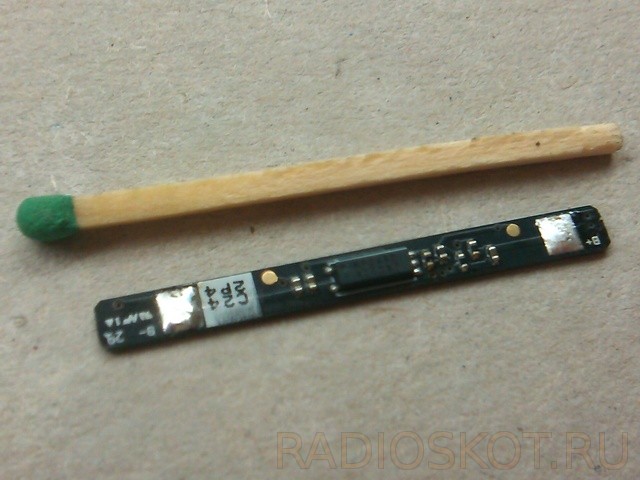

А если сделать маячок своими руками? Легко! Таким образом, мы сэкономим бюджет и получим желаемые характеристики. Всё что потребуется: миниатюрный литий — ионный аккумулятор, штатный красный отражатель, маленькая коробочка, несколько красных светодиодов, резистор, фольга. Самое важное – аккумулятор! Сейчас их используют повсюду и это очень удобно, можно заряжать много раз и не покупать батарейки. Источником или «донором» лития в моём случае стал плеер из Китая за 50 рублей. Можно применять любые «пакетики» различной ёмкости, вплоть до банок 18650. Обычно аккумуляторы идут со встроенным контроллером, но плеер был очень дешевым, и пришлось использовать сторонние средства. На фото платка защиты (перезаряд/КЗ) от АКБ Samsung:

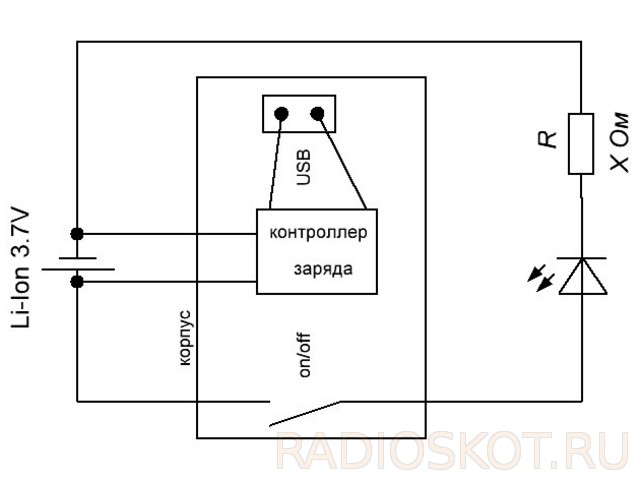

Принципиальная схема
Схема маячка проста, сборка доступна даже новичку:
Контроллером заряда, помимо платки защиты «самсунг» будет являться сам плеер, предварительно очищенный от лишних компонентов. Удалены кнопки, разъём наушников, разъём карты памяти.

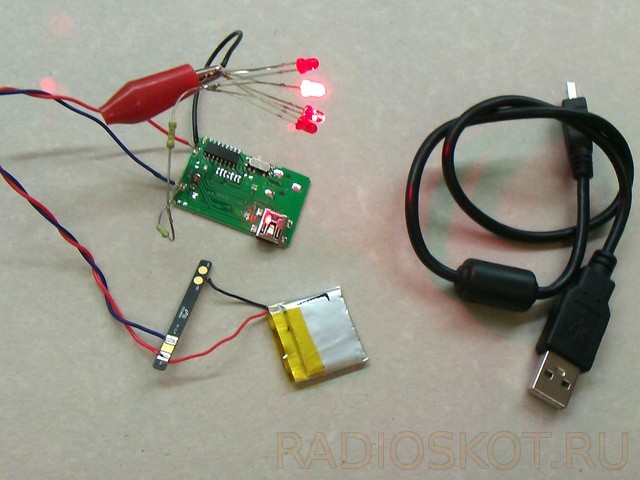

Светодиоды выбирал самые яркие на стенде в магазине. Предварительная сборка маячка навесным монтажом для отладки и подбора резистора по замерам напряжения:

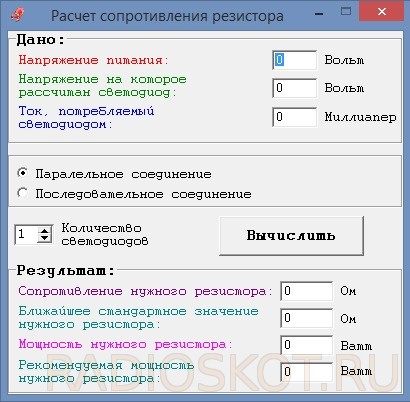

Сопротивление рассчитывается по закону Ома. Если не умеете, то пользуйтесь такой программой:
Диодики попались интересные, с разным алгоритмом работы. Ну, это даже лучше! Маячок будет переливаться, а не просто мигать. Здесь я установил диоды внутрь отражателя и вывел проводки МГТФ наружу:

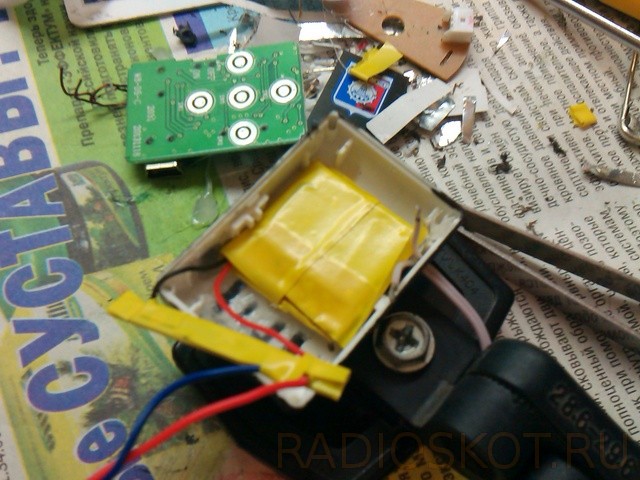

Корпус для платки и аккумулятора взял от того же плеера, предварительно выкрасив в чёрный цвет. Отверстия кнопок громкости заклеил кусочком пластика.
Всё получилось довольно компактно и практически неотличимо от обычного отражателя, то есть хулиганы не будут пытаться открутить «мигалку» у припаркованного велосипеда. Разъём для зарядки располагается снизу – очень удобно!

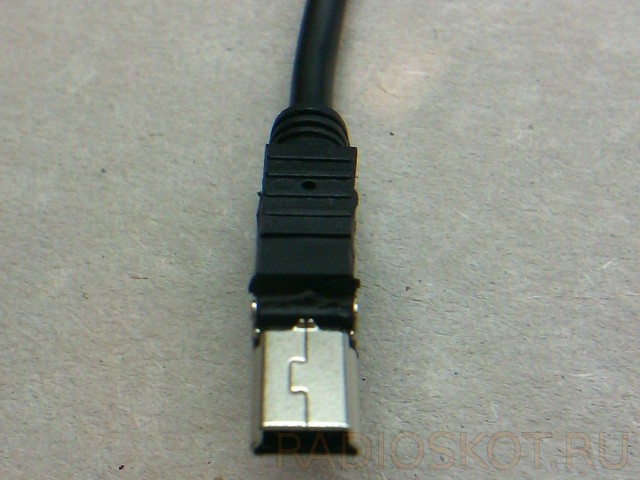

Капли дождя не попадут внутрь. Ещё чуть–чуть пришлось доработать сам miniUSB штекер зарядки, так как он не входил в разъём из-за маленького расстояния до крепежа.

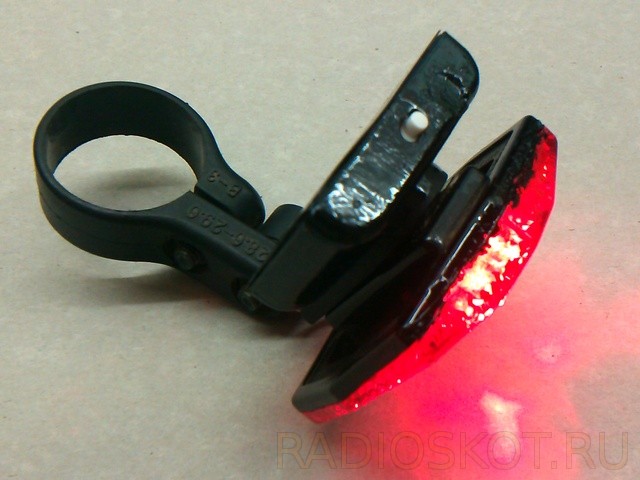

Так выглядит готовый маячок:
Продолжительность работы устройства напрямую зависит от типа выбранных светодиодов и ёмкости аккумулятора, в моём случае около четырёх часов. Этого вполне достаточно, учитывая низкую себестоимость компонентов и минимальные трудозатраты. Так же мы бережём окружающую среду, отказываясь от использования одноразовых элементов питания. Хочу пожелать всем ровной дороги и творческого вдохновения в 2016 году. Передаю привет велосипедистам! Статью писал Alex1.
