Мы продолжаем цикл материалов, посвящённых самостоятельной модернизации практически любого скутера. В предыдущих статьях мы сделали светодиодный моддинг и установили воздухозаборник. Теперь попробуем оснастить скутер обычным автомобильным прикуривателем. Нужен ли вообще на скутере прикуриватель, будем называть его дополнительной розеткой, я думаю, что эта вещь не заменимая, поэтому говорю, Да, нужен. Устройство очень полезное в дороге и при небольших остановках на отдых. С помощью него можно заряжать телефоны, ноутбуки, подключить GPS навигатор, различные модуляторы, а иногда просто, если путешествуешь, вскипятить чай в специальной кружке на 12 Вольт, либо согреть кипяток для запаривания лапши быстрого приготовления.
Мне он понадобился, чтобы использовать навигатор и кружку, а иногда подзаряжать телефон в пути. Для начала приобретаем в авто-магазине любой прикуриватель на наше усмотрение, себе купил вот такой, с подсветкой.
Яркость свечения подсветки меня не устроила — слишком тускло, поэтому решил заменить штатный светодиод на ультраяркий, выбрав из кучи светодиодов понравившийся.

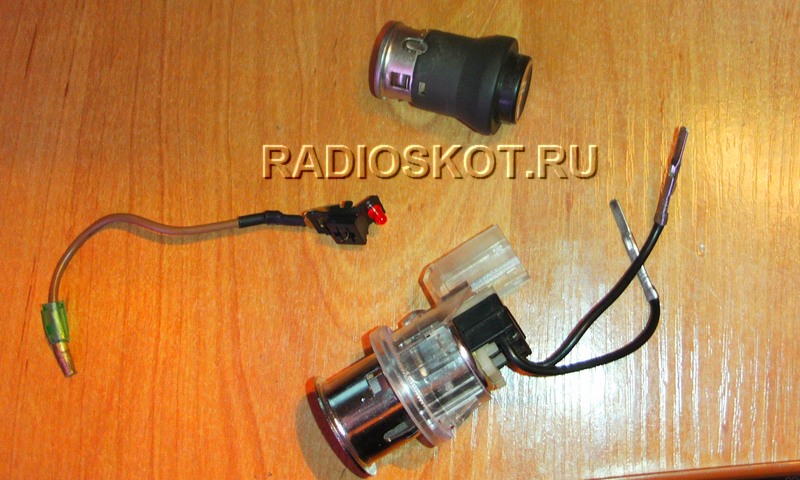

Разбираем прикуриватель добываем платку со светодиодом, выпаиваем родной и припаиваем ультраяркий, теперь нам нужно рассчитать ограничивающий резистор для нового светодиода, так как он должен иметь свой резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно…
Резистор R определяется по формуле:
R = (V S — V L) / I, где
V S = напряжение питания.
V L = прямое напряжение, расчётное для каждого типа диодов (как правило от 2 до 4 вольт).
I = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для нашего диода.
Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала. На самом деле вы вряд-ли заметите разницу, яркость свечения уменьшится совсем незначительно.
Например: Если напряжение питания V S = 9 В, и есть красный светодиод (V L
= 2V), требующие I = 20мA = 0.020A, R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше).
С помощью таких расчетов мне понадобился резистор сопротивление 250 Ом, подпаиваем его к светодиоду, проверяем работу и яркость свечения, собираем прикуриватель в обратной последовательности.
Далее выбираем место, где мы его будем монтировать, штангельциркулем замеряем диаметр юбки прикуривателя, и сверлим отверстие, сняв перед этим переднюю часть облицовки у скутера.
Вставляем наш прикуриватель в готовое отверстие и переходим к пайке проводов. Провод используем наибольшего в наличии сечения (всё-таки токи могут идти до десятка ампер), припаянные провода укладываем в гофрированную изоляцию.
Плюсовой провод от светодиода подпаиваем к плюсовому проводу замка зажигания таким образом, чтобы при включении зажигания, у нас загорался светодиод в прикуривателе.
Определить провод с замка, можно прозвонкой, с помощью мультиметра (вкл. зажигание — есть питание, выкл. зажигания — нет питания), остальные два провода (+ и — ) пробрасываем до аккумулятора (подключать прикуриватель надо напрямую к аккумулятору), также нам понадобится дополнительный предохранитель (15А) с держателем, такой же как установлен возле аккумулятора.
Схема подключения прикуривателя к скутеру
Плюсовой провод подпаиваем напрямую с предохранителем к плюсовой клемной части провода энергосистемы скутера, тоже самое проделываем с минусовым проводом. Укладываем все спаянные провода в нишу для аккумулятора и закрываем крышку отсека. Включаем зажигание и проверяем правильность сборки. После, с помощью различных переходников тестируем наши имеющиеся устройства.
Провалы по питанию не замечал, так как на аккумуляторе висит силовой конденсатор на 1 Фарад, уменьшающий просадку напряжения, тем самым избегаем потери питающего напряжения и сглаживаются нежелательные импульсы, возникающие в сильноточных цепях питания, напряжение бортсети всегда 13,8-14,2 вольта независимо от нагрузки.
Также на скутере используется аудио система и при воспроизведении музыки, при большей громкости, на низких частотах отсутствует просадка, но об этом в следующей статье. С уважением, thehunteronghosts.
