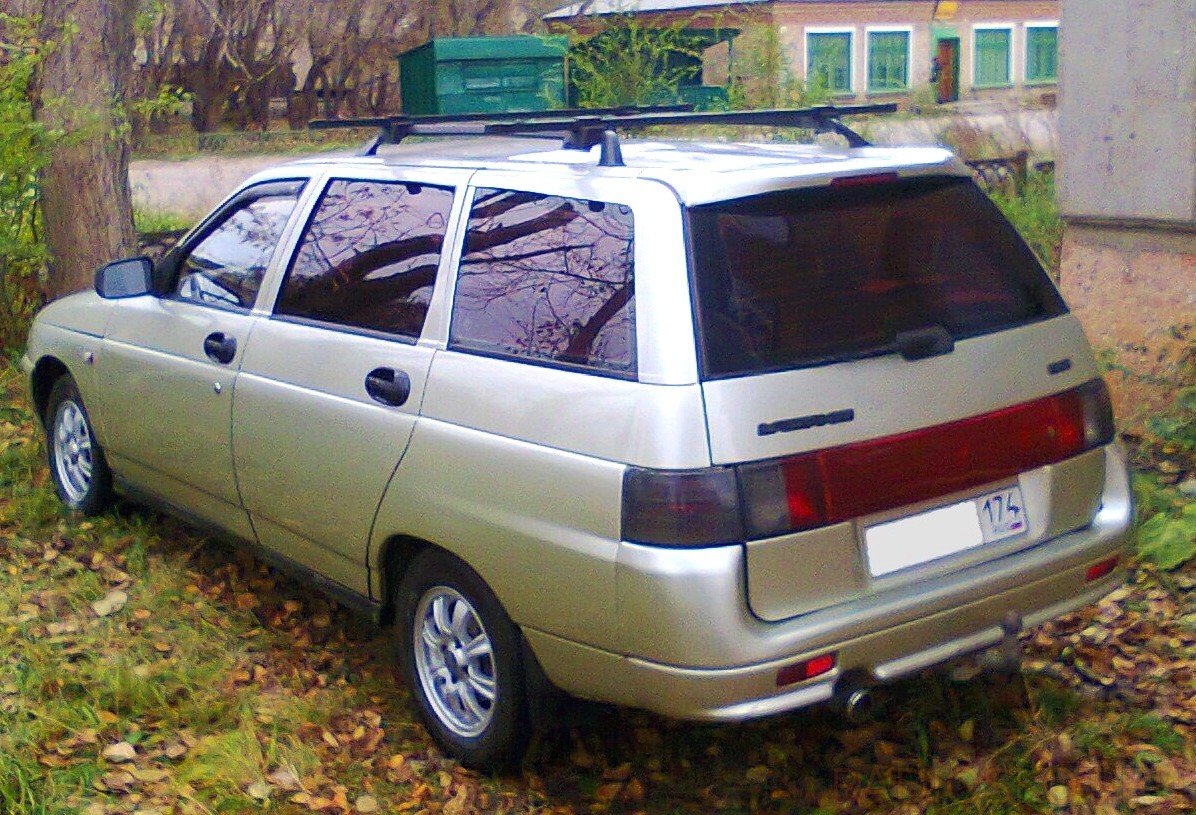

Здравствуйте, дорогие читатели нашего сайта Радиосхемы! Сегодня хочу вам рассказать о не большой переделке своего авто. Уже два года езжу на ВАЗ-2111. И меня всё это время достаёт проблема с не горящими и живущими своей жизнью габаритными огнями. То контакт пропадает, то лампочка сгорит. А так как сейчас правилами установлено ездить с включенным светом в любое время суток, то лампочек хватает ненадолго, что особенно заметно при больших годовых пробегах.
Как-то раз, надумал решить проблему кардинально – переделать всю систему на светодиоды! Ведь у светодиодов намного больше срок службы и, что не маловажно меньшее потребление энергии, при большей светоотдаче.
Светодиоды для подсветки
Заказал вот такие светодиоды из Китая:

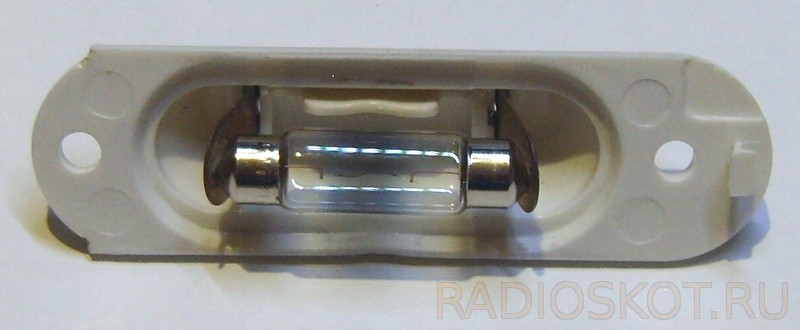

белого, красного и жёлтого цвета (SMD 5730). Ещё плюс к этому DC-DC преобразователи, кучу резисторов и т.п. Сейчас светодиоды уже пришли, а всё остальное пока в пути. Поэтому решил пока начать с малого – с подсветки номерного знака. Снял фонари, в них стоят обычные пяти ватные лампы накаливания:

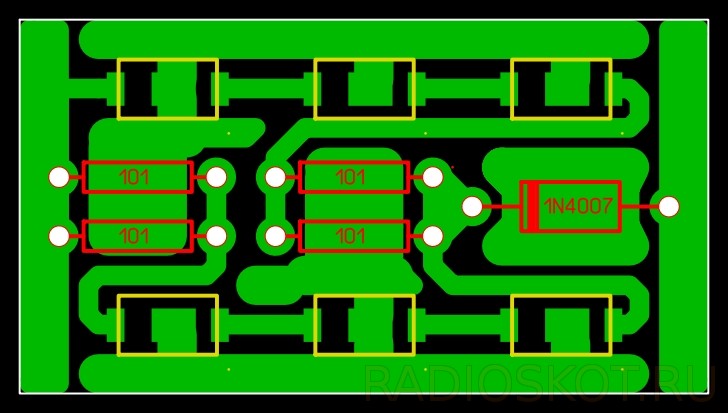

Сделал замеры свободного пространства внутри и нарисовал печатку:

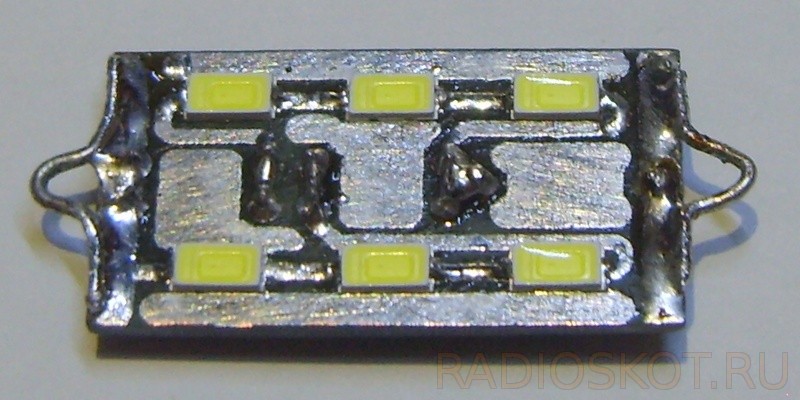

Предварительно провёл тест на монтажной плате, замерил ток, подобрал резисторы. Номинал оказался нужным в 50 Ом 0,5 Ватт, так как таких не было в наличии, использовал два по 100 Ом 0,125 Вт. В итоге получилось, что одна цепочка светодиодов потребляет около 70 мА при напряжении 14,6 вольт, что в два раза ниже номинального тока – будут дольше жить! Нагрев при таком токе минимальный и с ним спокойно справляется обратная сторона платы (покрытая медью) и полигоны на лицевой стороне. Получилась вот такая платка:

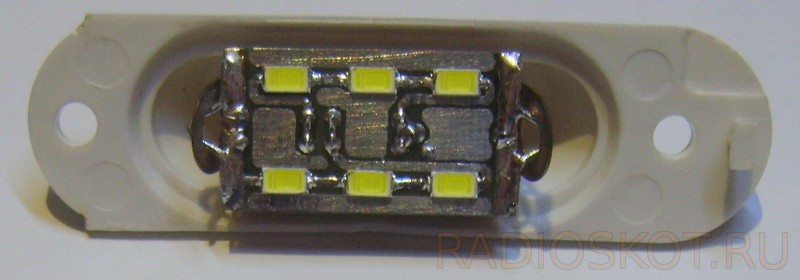

Диод необходим для защиты от обратных выбросов напряжения, коих на автомобиле предостаточно. Таким образом плата устанавливается в корпус фонаря:
Испытания новой лампы

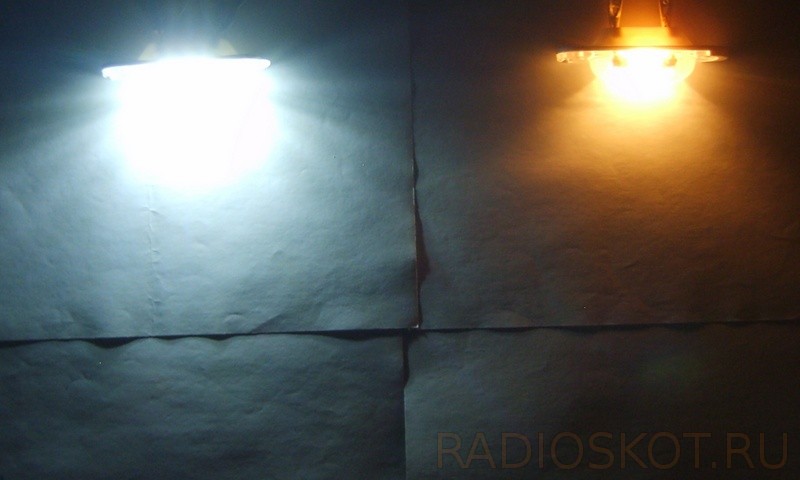

После всего этого провёл сравнительный тест – до и после переделки. Потребление фонаря с лампой накаливания при напряжении 14,6 вольт – 350 мА, а со светодиодной лампой – 140 мА! Силу света можно оценить по фотографии, оба фонаря подключены к одному источнику тока, слева светодиодная лампа, справа лампа накаливания:
На очереди задние габаритные огни со стоп-сигналами и поворотники, но к ним нужны драйверы, поэтому как приедут, будем продолжать. С вами был Тёмыч, до новых встреч на страницах сайта Радиосхемы! Автор — Тёмыч (Артём Богатырь).
