Добрый день всем читателям и почитателям сайта Радиосхемы! Сегодня хочу вам рассказать об очередной доработке своего авто. Речь пойдёт об улучшении освещения салона автомобиля ВАЗ-2111. Данный автомобиль имеет плафон освещения в центре потолка, и хорошо освещает задние сиденья (и то после переделки, до этого вообще толком ничего не освещало, но о нём в другой раз…), передним же, света достаётся меньше.
Итак, начнём сборку

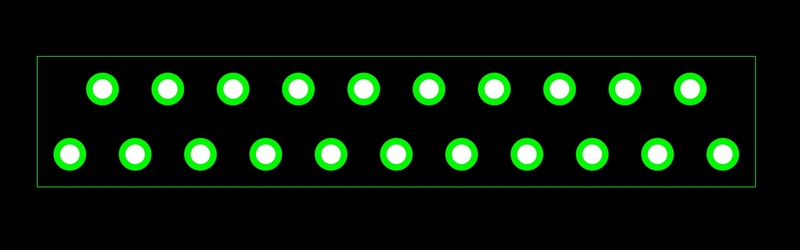

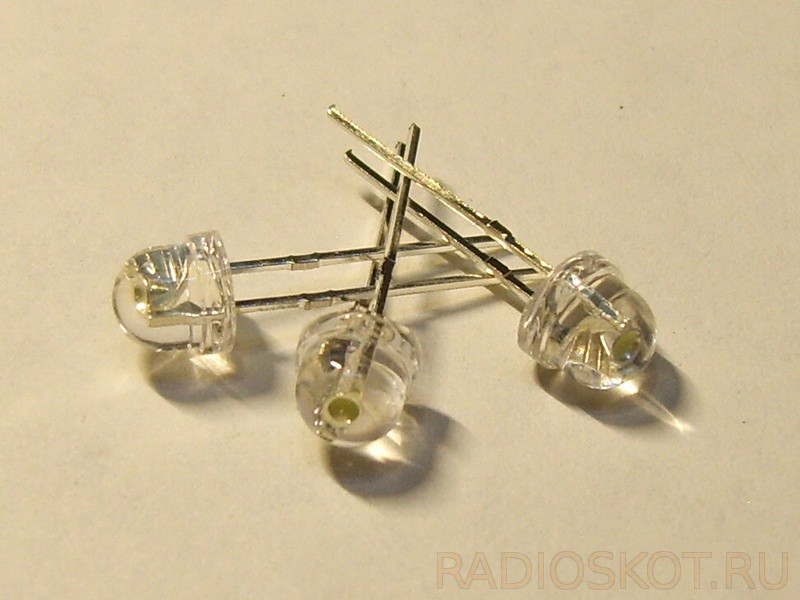

Как-то раз, сидя в машине, пришла мысль, что пластиковая закрывашка, которая прикрывает крепление салонного зеркала, вполне смогла бы сойти за плафон дополнительного фонаря, после некоторой доработки, и освещала бы как раз передние сиденья. Сняв закрывашку, обнаружил под ней свободное пространство, в которое можно было бы установить какой-нибудь светильник. Позже решил сделать всё просто и компактно, установив туда широкоугольные светодиоды. Для этого прикинул размещение светодиодов и сделал в программе Sprint-layout шаблон для разметки отверстий под них.

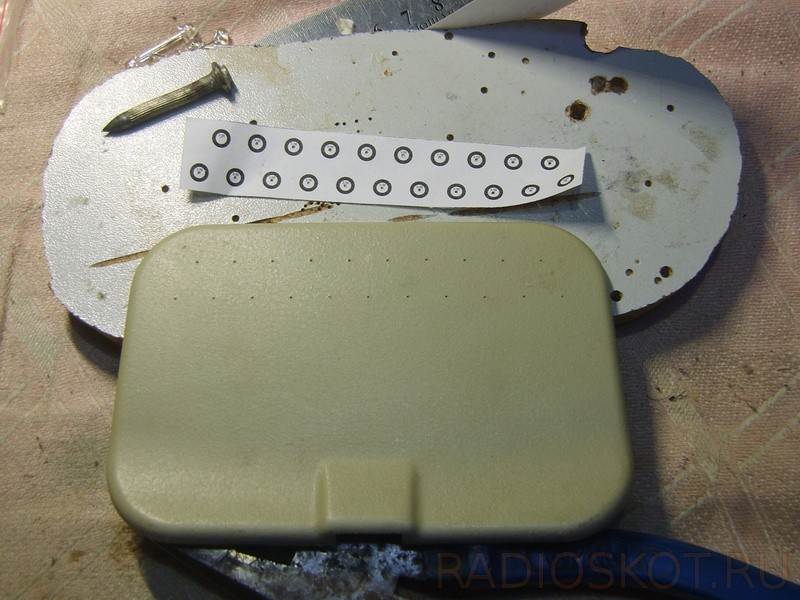

Далее всё очень просто: вырезаем шаблон, приклеиваем его на пластиковую деталь клеем «карандаш», предварительно выровняв его по месту. Намечаем центра отверстий чем ни будь острым (я использовал строительный дюбель). Снимаем шаблон и аккуратно сверлим отверстия, сначала маленьким сверлом (2 – 2,5 мм), затем нужного размера (4,7 – 5 мм).
Потом с обратной стороны сверлом на 6 мм делаем потай под юбочку светодиода. Эту операцию необходимо проводить очень осторожно, так как пластик тонкий (около 3 мм) и легко можно просверлить насквозь, чего нам категорически не нужно. Для этого использовал метчикодержатель и вращал сверло вручную.

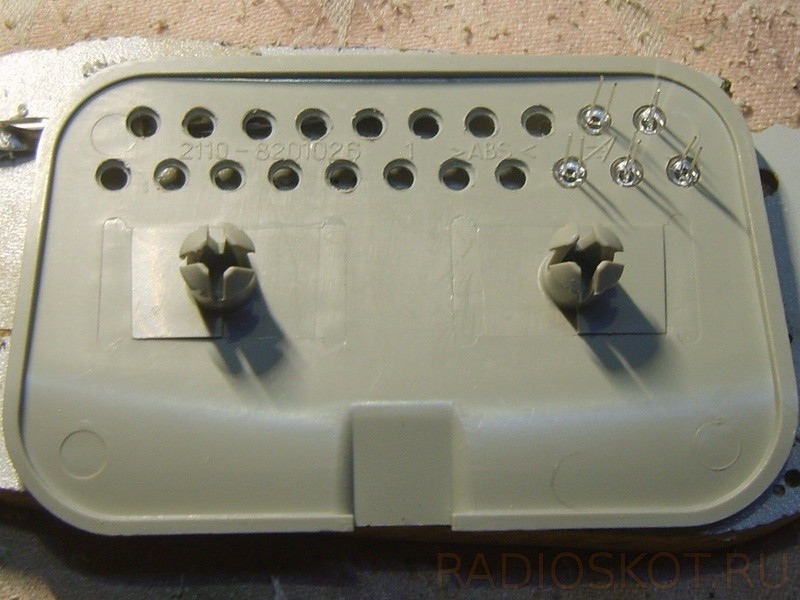

Затем устанавливаем светодиоды в посадочные места, сориентировав их ноги так, что бы удобно было спаивать последовательно по три штуки, и заливаем всё это термоклеем.

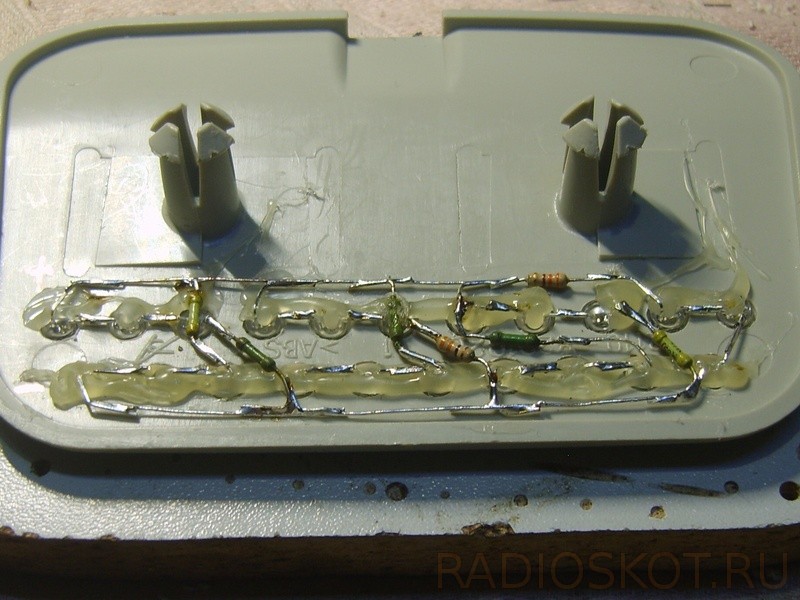

Спаиваем в цепочки по три светодиода плюс резистор на 300 – 360 Ом. У меня получилось 7 цепочек по 3, итого: 21 светодиод.

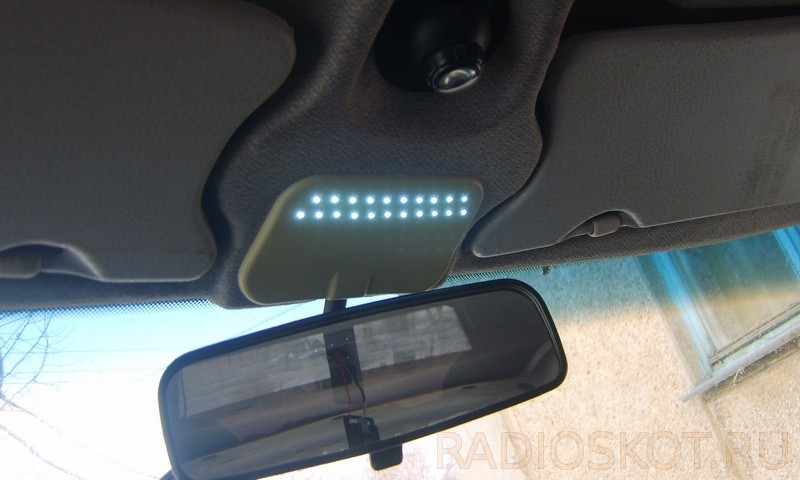

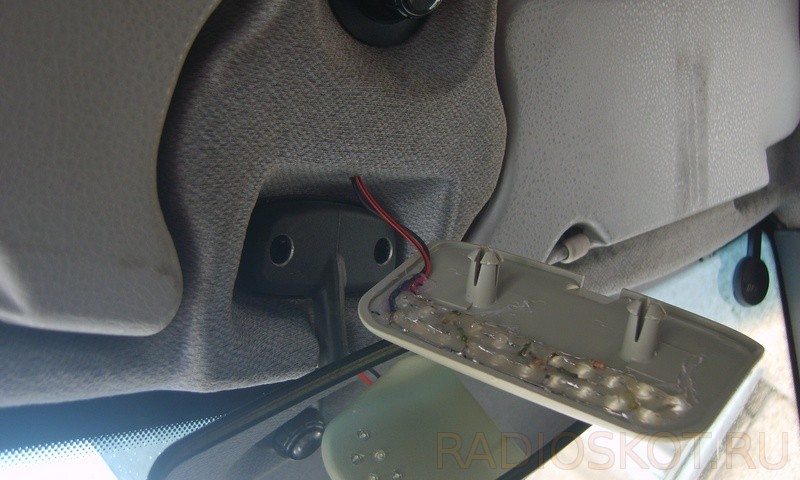

Припаиваем провода около метра длинной. Сверлим отверстие в обивке потолка под закрывашкой. И с помощью медной проволки диаметром 1,5 – 2 мм протягиваем провода под обивкой к штатному плафону (его предварительно нужно снять, открутив четыре винта). Осталось припаять провода к выводам лампочки в плафоне. Устанавливаем на место плафон и закрывашку зеркала, имеющую теперь новую функцию.
До новых встреч на страницах сайта Радиосхемы! Модернизацию салонного освещения провёл Тёмыч (Артём Богатырь).
