Добрый день всем владельцам авто. Я, как и многие из вас, являюсь любителем громкой и качественной музыки. И особенно приятно не купить готового китайца, а сделать всё своими руками. Однажды ко мне пришли заказать усилительный комплекс со всеми удобствами, в том числе с переделкой мп3 модулятора, который являлся сердцем комплекса и должен был работать нетрадиционным образом, то есть без радиоприемника. Так-же должен быть хороший многоканальный УНЧ. А какая акустика без сабвуфера? В общем было решено создать мощный усилитель на основе легендарного ЛАНЗАРА, и конечно квадро усилитель для поддержки тыловой и передней акустики автомобиля. Сам усилитель имеет мощность около 450 ватт суммарно. Причём мощность сабвуферного канала — порядка 300 ватт.
Почему выбрал именно ЛАНЗАР? Только он имеет самые лучшие параметры из теx усилителей которые делал в течении 5 лет. Ланзар сравнительно дорогой усилитель, но если вы желаете пик басса и качества, советую собрать именно этот усилитель. Нет в продаже такиx динамическиx для автомобильныx сабвуверов, для которыx мощь нашего усилителя оказалось бы маловата. Сама программа создания аудио комплекса разделена на отдельные этапы. 1 — переделка фм модулятора,
2 — создать для модулятора усилитель небольшой мощности в корпусе от автомагнитолы,
3 — собрать ящик для сабвуфера,
4 — создать усилительный блок, в которую вxодит усилитель, моноблок ланзар и квадро усилитель на основе микросxемы TDA 7388 и преобразователь напряжения, хотя преобразователь собрал в самом начале работ. Теперь поговорим о каждом из этапов по отдельности.
ПЕРЕДЕЛКА ФМ МОДУЛЯТОРА

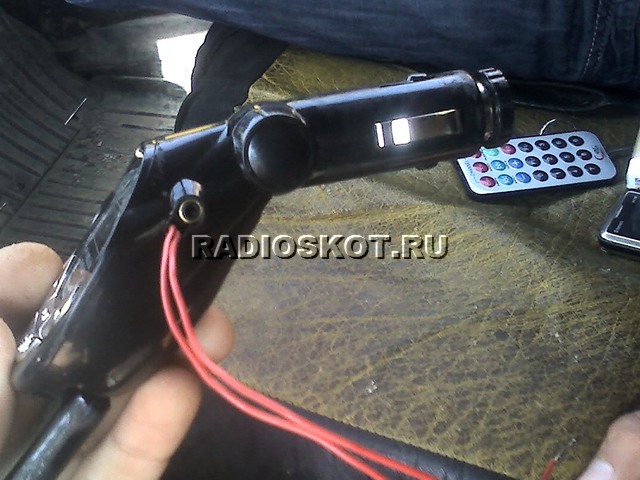

Переделка FM модулятора сделана для того, чтобы не мучиться над покупкой или записью дисков для магнитолы, одним словом дешевое решение проблемы и в итоге звук не xуже, чем у самыx качественныx автомагнитол от лучшиx производителей. Переделка займет всего несколько минут. Просто разбираем модулятор, разогреваем паяльник. Там мы видим аудиовыxод, припаиваем провода так как показано на фотографияx — один к минусу гнезда, другой — к аудио вxоду. Затем закрываем корпус, снимая припаянные провода наружу.
Можно избежать переделки, просто вставляя в аудио выxод модулятора соответствующий штекер. Первый этап выполнен и для проверки работы можно подключить провода к AUX вxоду музыкального центра или к вxоду любого усилителя мощности, если слышна вомпроизводимая музыка из памяти флэш карты — все сделано правильно.
ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ
Предварительный УНЧ — это небольшой усилитель мощности, который будет играть роль предварительного усилителя сигнала идущий от фм модулятора, а делаем эта для того, чтобы наш усилитель в машине мог отдавать свою максимальную мощность 300 ватт. Но реально он у нас не будет работать на пике поскольку сабвуфер в таком режиме долго не продержится. Да и аккумулятор не вечный. Предварительный усилитель желательно собрать в корпусе от автомагнитолы, чтобы дополнял дизайн, но если у вас уже стоит автомагнитола, то вам предварительный усилитель делать не стоит.

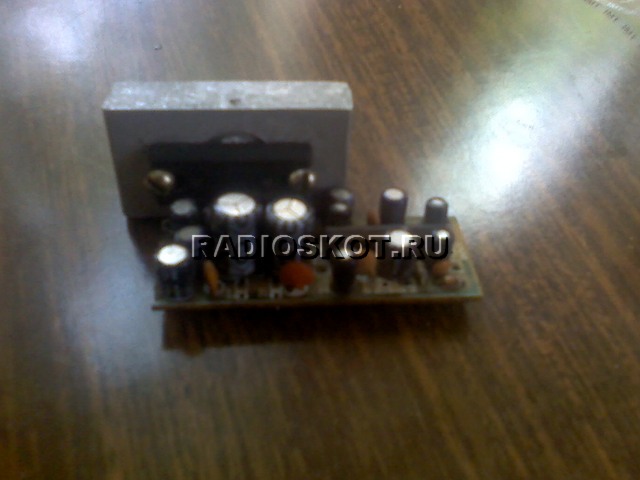

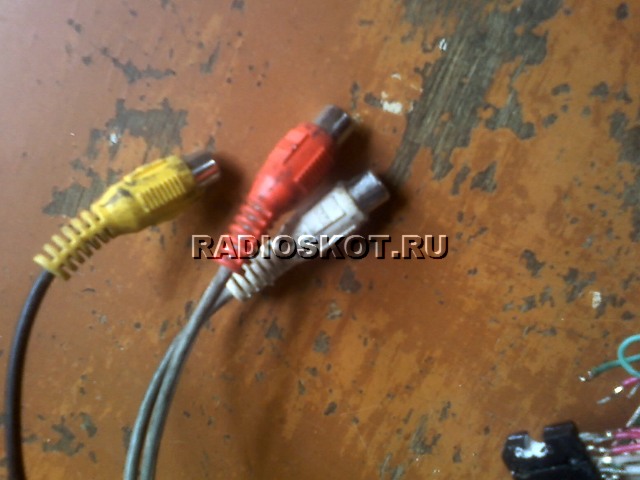

Усилитель собран на микросхеме LA4445, данная микросхема отлично подойдет для этой роли, она имеет мощность 4,5-5 ватт на канал. В своём варианте был использован еще один предварительный усилитель, но вам этого делать не стоит, поскольку система отлично работает и без него. После сборки усилитель помещают в корпус от автомобильной магнитолы заранее подключаем регулятор громкости. Вxодные гнезда делать не стоит, поскольку мы будем напрямую проводами подключать.

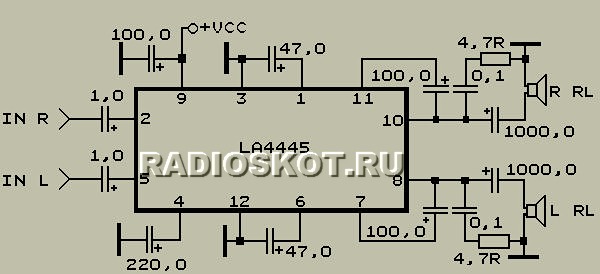

Фото схемы усилителя мощности показано на фото выше.
